Aplicación de la tecnología de alimentación y apriete de tornillos en el montaje de cajas de cambios de vehículos de nueva energía

{{{sourceTextContent.subTitle}}}

Solución de alimentación y apriete de tornillos en el montaje de cajas de cambios de vehículos de nueva energía, solución automática de alimentación y apriete de tornillos, Danikor

{{{sourceTextContent.description}}}

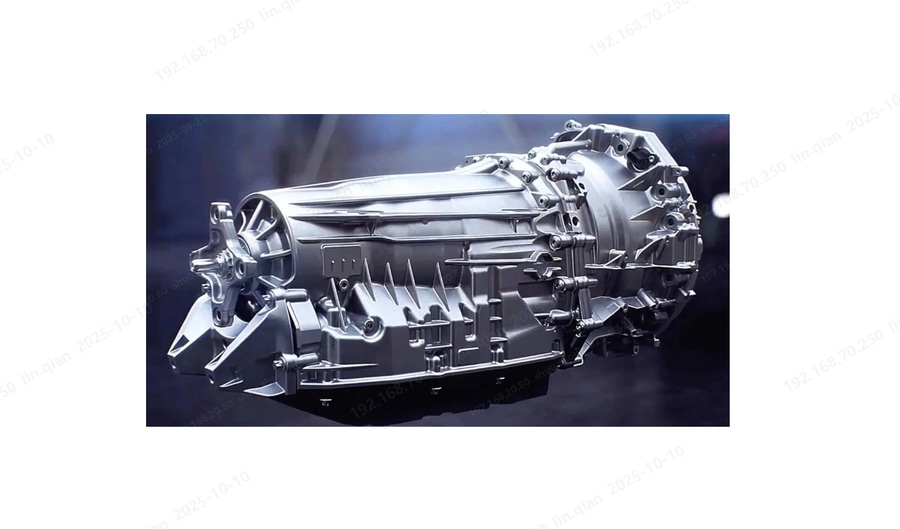

En el ensamblaje de los componentes principales de los vehículos de nueva energía (VNE), la caja de cambios actúa como unidad clave de transferencia de potencia.
Como ahora está muy integrada con los sistemas de motor y batería, la geometría de la carcasa se ha vuelto mucho más compleja, lo que plantea muchos retos en la fase de atornillado.
Una solución innovadora de atornillado y apriete, optimizada en varios frentes técnicos, se ha convertido en la palanca principal para romper estos cuellos de botella y garantizar la calidad de la caja de cambios.
1. El "dilema de la diversidad" de posiciones de los tornillos
El embalaje del motor/batería obliga a la carcasa de la caja de cambios a llevar orificios que difieren mucho en posición horizontal y espaciado.
Hay que apretar varios tornillos al mismo tiempo.
Un enfoque tradicional de un solo husillo no puede cubrir este patrón irregular; el apriete asíncrono también deforma la carcasa, lo que provoca fugas en las juntas o zumbidos en los engranajes.
Al mismo tiempo, los plazos de entrega aumentan y una secuencia de atornillado lenta ya no puede soportar la producción en serie.

2. Apriete síncrono multihusillo de paso variable + módulo de soplado y vacío
Sistema multihusillo de paso variable

El paso entre husillos se ajusta automáticamente al patrón de perforación real

Todos los tornillos se accionan simultáneamente, manteniendo uniforme la carga de la carcasa

Salto de precisión y rendimiento en un solo paso

Módulo de soplado y vacío

El chorro de aire suministra el tornillo; el vacío lo sujeta firmemente

El módulo puede extraer y colocar tornillos incluso cuando las piezas fundidas del motor o la batería crean espacios estrechos

Se mantiene la fiabilidad de la alimentación y se acorta el ciclo

Juntos forman una célula de atornillado de alta velocidad y precisión que hace frente a los diseños de carcasa más abarrotados.

3. Tecnología de casquillo flotante: para hacer frente a las desviaciones de posición
La alta integración también aumenta las tolerancias de mecanizado; los orificios pueden desviarse ligeramente de sus coordenadas nominales.
En estas condiciones, un casquillo fijo rígido se desviará o se saldrá.
Un casquillo flotante, montado sobre muelles alrededor del husillo, puede desplazarse lateralmente y autoalinearse con el eje real del orificio.
Este diseño flexible compensa el error de posición, aumenta la tasa de éxito y elimina las repeticiones causadas por roscas desprendidas.

4. Perspectivas
Soluciones específicas como éstas no sólo garantizan la calidad y durabilidad de la caja de cambios, sino que también reducen el coste por vehículo y aumentan la capacidad de la línea.
Con una mayor integración de sensores inteligentes e intercambio de datos, el sistema de alimentación y apriete puede hablar con la red de la planta en tiempo real y adaptar sus propios parámetros, lo que proporciona al montaje de cajas de cambios NEV un futuro aún más inteligente y eficiente.
