Causas y contramedidas de control de la inestabilidad del par en herramientas dinamométricas para el montaje industrial

{{{sourceTextContent.subTitle}}}

Herramientas dinamométricas para montaje industrial

{{{sourceTextContent.description}}}

En los procesos de montaje industrial, la inestabilidad del par en las herramientas dinamométricas es un problema común con el que se encuentran muchas empresas de fabricación. Las fluctuaciones de par no sólo afectan a la consistencia del producto, sino que también pueden provocar tornillos sueltos, roscas peladas o incluso fallos estructurales y, en casos graves, aumentar los riesgos de reprocesamiento y posventa. Entonces, ¿qué causa exactamente la inestabilidad del par en las herramientas dinamométricas?

1. La precisión insuficiente de las herramientas dinamométricas es una de las causas más comunes
Las herramientas dinamométricas de tipo embrague tienen intrínsecamente una dispersión relativamente grande.

Las herramientas de par de tipo embrague tradicionales se basan en resortes mecánicos y mecanismos de embrague para controlar la salida de par, que intrínsecamente tienen cierta dispersión de par, lo que normalmente dificulta el cumplimiento de los requisitos de montaje de alta consistencia.

- La fatiga afecta considerablemente a los muelles

- Muy influenciados por la temperatura, el desgaste y el tiempo de uso

- Precisión de repetición relativamente baja

A medida que aumenta el tiempo de uso, el decaimiento elástico de los muelles amplifica aún más las fluctuaciones de par, haciendo que el par de salida real se desvíe del valor establecido, lo que se manifiesta como inestabilidad de par.

Recomendación aplicable:

Las herramientas dinamométricas de tipo embrague son más adecuadas para escenarios con requisitos de consistencia de par bajos, como el montaje general de componentes estructurales.

2. La inestabilidad del par en las servoherramientas de par está relacionada principalmente con los ajustes de estrategia
En comparación con las herramientas tradicionales, las servoherramientas de par de alta precisión poseen inherentemente una mayor capacidad de control del par. Si se produce inestabilidad de par, a menudo no se trata de un problema de hardware, sino más bien de ajustes inadecuados de la estrategia de apriete.

Cuando la velocidad de rotación es demasiado alta en condiciones de trabajo de juntas duras, es probable que se produzca un exceso de par

En situaciones de uniones duras (como metal con metal, estructuras rígidas), si la velocidad de rotación se ajusta demasiado alta durante la etapa final de apriete:

- la inercia del motor no puede liberarse a tiempo

- El par aumenta demasiado rápido

- Es probable que se produzca un rebasamiento del par

El resultado final es:

El par de apriete real es superior al valor ajustado, provocando inestabilidad del par de apriete
Recomendaciones de optimización:

- Reducir la velocidad de rotación durante la etapa final de apriete

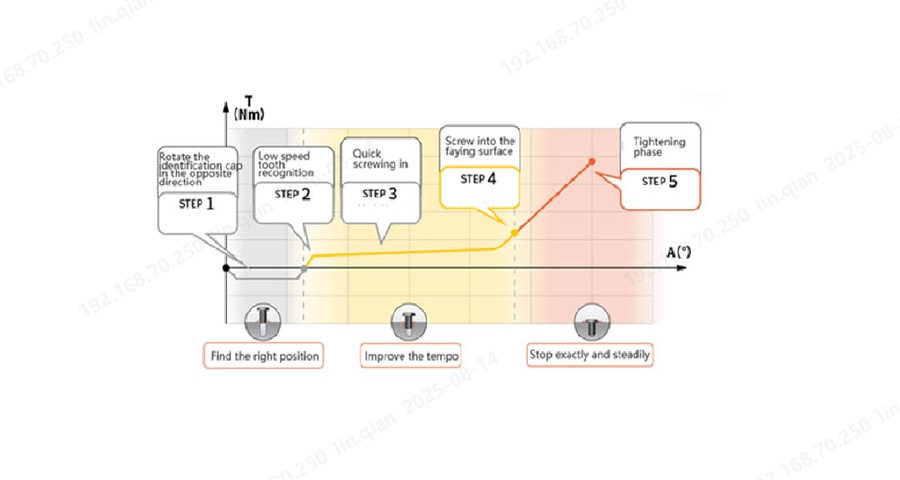

- Adoptar una estrategia de apriete multietapa (inserción rápida del tornillo + apriete final a baja velocidad)

- Activar la estrategia de control de par + ángulo

3. Desgaste de los componentes mecánicos causado por el uso prolongado a alta frecuencia
Incluso las herramientas dinamométricas de gama alta experimentan inevitablemente problemas de desgaste interno tras un uso prolongado a alta frecuencia:

- Aumento de la holgura del engranaje

- Cambios en la eficiencia de la transmisión debido al desgaste de los rodamientos

- Desviación del punto cero del sensor

Estos afectan directamente a la salida estable del par, manifestándose como:

- Aumento de las fluctuaciones de par bajo el mismo ajuste

- Disminución de la precisión de repetición

- Resultados de montaje inconsistentes en diferentes lotes

4. La falta de calibración regular es la razón clave de la desviación de par amplificada
Muchas empresas descuidan la importancia de la calibración periódica cuando utilizan herramientas dinamométricas. Incluso las herramientas de par servo de alta precisión requieren calibración para compensar los errores causados por el desgaste y el envejecimiento.

El papel de la calibración regular incluye:

- Corregir la desviación del sensor

- Compensar los errores de desgaste mecánico

- Garantizar que los datos de par sean auténticos y fiables

Ciclo recomendado: Las normas de calidad ISO 9001 no especifican los ciclos y la frecuencia de calibración; dependen de varios factores, como el uso de la herramienta y el entorno. Las aplicaciones de alta frecuencia pueden requerir calibración una vez al día, mientras que las aplicaciones de baja frecuencia pueden requerir calibración sólo una vez al año.

Cuatro consejos para determinar la frecuencia de calibrado:

- Compruebe las recomendaciones de calibración del fabricante de la herramienta dinamométrica (¿debe realizarse la calibración tras alcanzar un número específico de ciclos?)

- ¿Cuál ha sido la estabilidad de la herramienta dinamométrica en el pasado?

- ¿Hasta qué punto son críticas las mediciones relacionadas?

- ¿Qué riesgos y consecuencias se derivarían de superar las tolerancias?

Durante su uso, las herramientas necesitan una verificación periódica del par de apriete y una calibración del sistema para compensar las desviaciones. El ciclo de calibración real debe determinarse en función de las condiciones de uso in situ, el uso del instrumento de medición, la frecuencia de uso y los requisitos de seguridad de los productos ensamblados. Recomendamos calibrar el sistema de medición en función de las condiciones de la obra cada 250.000 ciclos/1 mes o 500.000 ciclos/2 meses. El método general de calibración es: probar 25 conjuntos de lecturas de la pantalla de la herramienta (x) y lecturas del comprobador de par dinámico (y), realizar un ajuste lineal y=kx+b, e introducir la desviación porcentual media del par objetivo (k) y el valor de desviación (b) en las casillas correspondientes de la interfaz del controlador. El ajuste del porcentaje K es un ajuste grueso, y el ajuste de la desviación B es un ajuste fino.

5. ¿Cómo resolver sistemáticamente el problema de la inestabilidad del par en las herramientas de par?
En términos generales, la solución de problemas de inestabilidad de par debe partir de los siguientes aspectos:

Selección razonable del modelo: Dar prioridad a las herramientas de par servo para un montaje de alta consistencia

Optimización de la estrategia: Establezca la velocidad de rotación y los métodos de control adecuados en función de las juntas duras o blandas

Supervisión del proceso: Introducir la supervisión de los datos de par y ángulo para mejorar la trazabilidad

Mantenimiento y calibración periódicos: Reducir los errores sistemáticos causados por el desgaste

La inestabilidad del par en las herramientas dinamométricas no está causada por un único factor, sino que es el resultado de los efectos combinados de la precisión de la herramienta, la estrategia de apriete, las condiciones de trabajo y la gestión del mantenimiento. Sólo mediante el análisis sistemático y la optimización podemos mejorar realmente la calidad del montaje y la consistencia del producto.
