¿Para qué situaciones son adecuadas las tres principales herramientas de apriete de tornillos?

{{{sourceTextContent.subTitle}}}

Fábrica de herramientas de apriete de tornillos, destornillador eléctrico con par de apriete ajustable, destornillador limitador de par de apriete

{{{sourceTextContent.description}}}

Un tornillo puede parecer diminuto, pero su calidad de apriete está directamente relacionada con la seguridad de grandes máquinas, instalaciones energéticas e incluso naves espaciales. Para garantizar que estas conexiones sean infalibles, las herramientas de apriete han evolucionado de la fuerza bruta bruta al control preciso, y después a la integración inteligente. Actualmente, las principales herramientas de apriete del sector se dividen en tres categorías: llaves dinamométricas manuales, llaves hidráulicas y pistolas dinamométricas eléctricas. Cada una tiene sus propios puntos fuertes y desempeña un papel insustituible en diferentes frentes industriales. En este artículo se analizan en profundidad los detalles técnicos y los escenarios de aplicación de estos tres tipos de herramientas de apriete.

I. Llave dinamométrica: El "bisturí" diestro

La llave dinamométrica es una de las herramientas de apriete más clásicas y utilizadas. Sus valores fundamentales residen en la "portabilidad", la "controlabilidad" y la "alta precisión"

1. Características técnicas y clasificación

Las llaves dinamométricas suelen basarse en mecanismos de resorte internos o sensores electrónicos para medir el par.

Tipo indicador/marcador: Muestra directamente el valor de par actual, adecuado para calibración en laboratorio o escenarios con altos requisitos de monitorización del proceso de apriete.

Tipo Preajuste (Llave Click): Emite un sonido nítido cuando se alcanza el par de apriete establecido; es la herramienta de apriete manual más común en las líneas de producción.

Tipo pantalla digital: Proporciona información en tiempo real a través de sensores de alta precisión; no sólo es muy precisa, sino que también es capaz de registrar datos: la "fuerza de vanguardia" entre las herramientas de apriete manual.

2. Escenarios principales de aplicación

La portabilidad de las llaves dinamométricas las hace insustituibles en los siguientes escenarios:

Mantenimiento de equipos y servicio de campo: En espacios reducidos o entornos exteriores sin suministro eléctrico o de aire, las herramientas de apriete manual son el último recurso del ingeniero.

Calibración de par y verificación secundaria: Se utiliza para comprobar si el resultado de otras herramientas de apriete automatizadas cumple las normas, sirviendo como punto de verificación final para el control de calidad.

Tareas de apriete dispersas y de baja frecuencia: Por ejemplo, montaje en laboratorio, pequeños ajustes de máquinas herramienta, etc.: sin necesidad de cableado complejo, listo para usar nada más sacarlo de la caja.

Inconveniente: Las herramientas de apriete manual dependen de la intervención humana. Si el operario aplica una fuerza excesiva o adopta una postura inadecuada, incluso la herramienta más precisa puede dar lugar a desviaciones en la precarga final del tornillo.
II. Llave hidráulica: El "Hércules" de la industria

Cuando nos enfrentamos a pernos sobredimensionados que requieren decenas de miles de Newton-metros, la fuerza humana y los pequeños motores eléctricos resultan insuficientes. Es entonces cuando se necesitan herramientas de apriete accionadas hidráulicamente: las llaves hidráulicas.

1. Principio de funcionamiento y ventajas

Las herramientas de apriete hidráulicas utilizan la presión generada por una estación de bombeo hidráulica para accionar el cilindro, que a su vez hace girar el mecanismo de trinquete.

Alto rendimiento: El par de salida oscila entre varios cientos de Nm y más de cien mil Nm, lo que permite manejar fácilmente pernos de gran diámetro (como M36 y superiores).

Estructura compacta: Dado que la fuente de energía se encuentra en la estación de bombeo externa, el cabezal de la llave en sí puede ser relativamente pequeño, encajando en espacios estrechos de muchos equipos pesados.

2. Escenarios aplicables y limitaciones

Estas herramientas de apriete para cargas pesadas están activas todo el año en los sectores de infraestructuras y energía pesada:

Generación de energía eólica: Apriete de pernos de conexión de torres y pernos de palas.

Industria petroquímica: Sellado y fijación de placas de brida, que a menudo requiere el uso simultáneo de varias herramientas de apriete hidráulico para garantizar una distribución uniforme de la fuerza.

Construcción naval y minería: Montaje de grandes componentes estructurales.

Inconveniente: Las herramientas hidráulicas de apriete deben estar atadas a voluminosas estaciones de bombeo y mangueras. Tienen velocidades de apriete lentas y presentan riesgos de contaminación por fugas de aceite, lo que las hace inadecuadas para entornos de líneas de montaje de ritmo rápido.

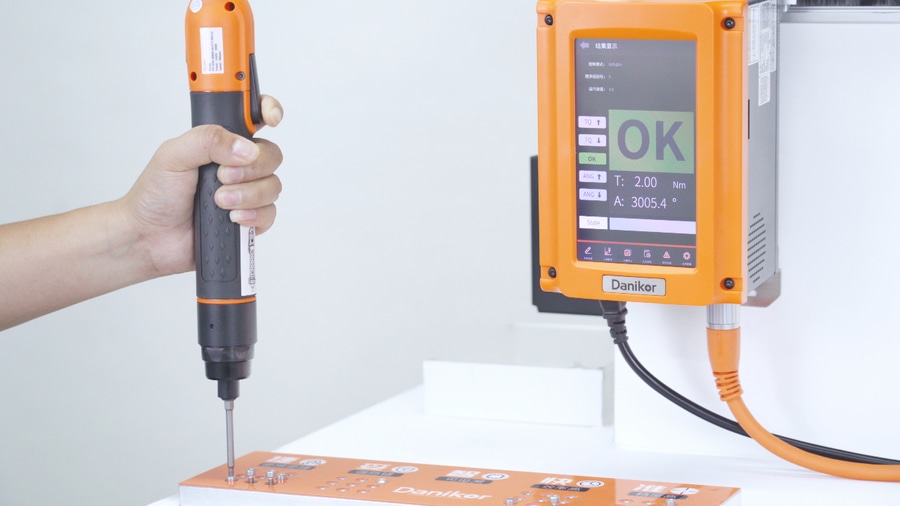

III. Destornillador eléctrico dinamométrico: El "cerebro digital" de la fabricación inteligente

Con el avance de la "Industria 4.0", las pistolas dinamométricas eléctricas (atornilladores eléctricos) se han convertido en las principales herramientas de apriete en sectores como la fabricación de automóviles y el montaje de componentes electrónicos. No solo son una fuente de energía, sino también un terminal de datos.

1. Principio de funcionamiento y ventajas

Las pistolas dinamométricas eléctricas combinan motores sin escobillas, reductores planetarios y sensores de par de alta precisión, ofreciendo las siguientes ventajas funcionales:

Alta eficacia: Las velocidades de apriete son varias veces superiores a las de las herramientas manuales, y pueden completar automáticamente el proceso de "reducción-cierre rápido de la velocidad de rotación".

Control multietapa: Puede establecer estrategias de apriete complejas para garantizar que los pernos se encuentren en el rango óptimo de deformación plástica.

Prevención y detección de errores: Las herramientas inteligentes de apriete eléctrico pueden identificar fallos como roscas dañadas, roscas cruzadas o apriete incompleto, y activar alarmas inmediatas.

2. Escenarios de aplicación: De la automatización completa a la trazabilidad total

En las líneas de producción a gran escala, el papel de las herramientas eléctricas de apriete se amplía enormemente:

Robots de apriete totalmente automatizados: Las pistolas eléctricas se integran en el extremo de los brazos robóticos, cooperando con los sistemas automáticos de alimentación para conseguir operaciones de apriete totalmente automatizadas.

Integración del sistema MES: Los datos de par, curvas y marcas de tiempo de cada tornillo se cargan en el sistema de la fábrica. Si surgen problemas de calidad años más tarde, los datos de fijación pueden rastrearse a través del número de serie.

En ámbitos críticos para la seguridad, como el aeroespacial, los dispositivos médicos y los sistemas de frenado de automóviles, las normas nacionales o industriales suelen exigir una trazabilidad de los datos del 100%. En este contexto, las herramientas de apriete con capacidades digitales se convierten en un umbral de entrada en lugar de una configuración opcional.
