Solución de alimentación flexible con muelles

{{{sourceTextContent.subTitle}}}

Solución de alimentación flexible Spring, alimentador flexible, sistema de alimentación flexible robotizado

{{{sourceTextContent.description}}}

En las líneas de producción automatizadas de electrónica 3C, componentes de automoción y dispositivos médicos, los muelles son elementos elásticos fundamentales. La eficacia y precisión de sus procesos de montaje e inspección determinan directamente el rendimiento y la capacidad de toda la línea de producción. Sin embargo, debido a su estructura helicoidal, sus complejos dobleces en los extremos y su tendencia a enredarse y deformarse, los muelles se han convertido en un "quebradero de cabeza crónico" para la alimentación automatizada. Los cuencos vibratorios rígidos tradicionales suelen provocar enredos y atascos de los muelles, así como deformaciones por flexión. Además, las mínimas diferencias de características entre los muelles izquierdos y derechos y sus caras delantera y trasera dificultan la distinción precisa para los sistemas de visión tradicionales, lo que provoca frecuentes problemas de mezcla y falsa detección.

I. Principales puntos débiles de la alimentación tradicional de muelles

La alimentación tradicional de muelles emplea principalmente cubetas vibratorias en espiral, que dependen de pistas rígidas y de una lógica de clasificación forzada. Cuando se manipulan componentes irregulares y frágiles como muelles, se ponen de manifiesto cuatro defectos críticos:

Frecuentes enredos y atascos: La estructura helicoidal de los muelles los hace propensos a enredarse mutuamente. Después de apilarlos, forman "aglomeraciones de material" La vibración rígida no sólo no consigue dispersarlos eficazmente, sino que agrava los enredos, provocando atascos y tiempos de inactividad. Las tasas de éxito de la alimentación son sólo del 80%-85%.

Daños por flexión y deformación: Las colisiones y la fricción entre los muelles y la cuba rígida y las pistas provocan fácilmente que los muelles delgados y los micromuelles (diámetro del alambre <1 mm) se doblen, retuerzan y deformen, con tasas de desecho superiores al 5%.

Reconocimiento visual inestable: Las complejas formas de los dobleces de los extremos de los muelles y las mínimas diferencias de características entre los muelles izquierdos/derechos y sus caras delantera/trasera hacen que los sistemas de visión tradicionales, que se basan en puntos de características establecidos manualmente, alcancen una precisión de reconocimiento inferior al 95%. Esto da lugar a que se mezclen las caras delantera y trasera y a que se pasen por alto inspecciones.

Eficacia de cambio extremadamente baja: Los muelles con diferentes diámetros de alambre, número de bobinas y direcciones de bobinado requieren pistas específicas personalizadas. El cambio tarda entre 2 y 4 horas, por lo que no puede adaptarse a las necesidades de producción flexible de lotes pequeños y múltiples variedades.
II. Solución básica para la alimentación flexible de muelles

El sistema de alimentación flexible de muelles de Danikor adopta "dispersión flexible + IA de visión + recogida de precisión" como su lógica central. Mediante la coordinación de algoritmos de hardware y software personalizados, consigue una alimentación de muelles sin daños, eficiente y precisa.

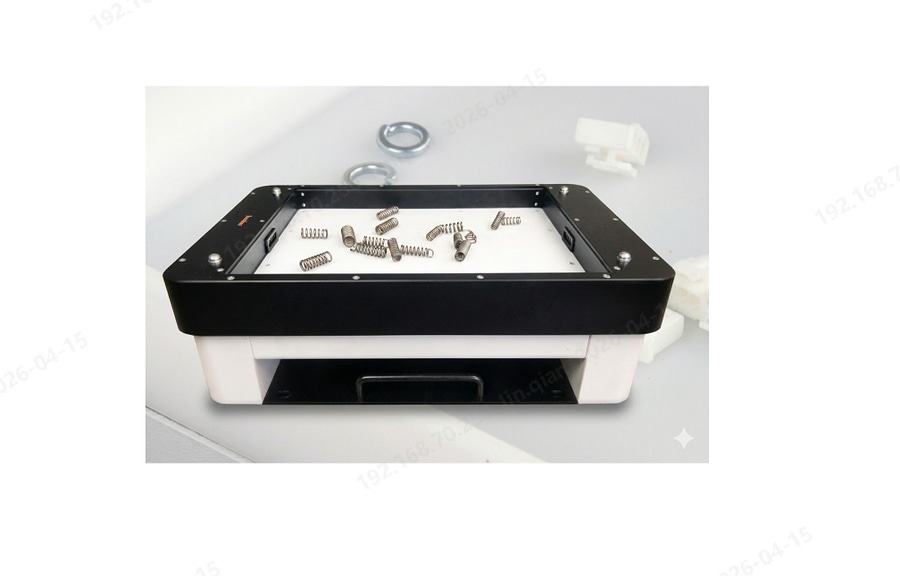

Vibración flexible: A diferencia de los recipientes vibratorios tradicionales, que se basan en el accionamiento electromagnético para lograr una vibración de una sola vía y tienen dificultades para adaptarse a las necesidades de transporte de materiales diminutos, irregulares y frágiles, la alimentación flexible utiliza cuatro motores de bobina móvil de alto rendimiento controlados por diferencia de fase para lograr efectos de dispersión y volteo dentro del recipiente. Incluso los muelles enredados pueden separarse fácilmente. La superficie antivuelco permite que los muelles se asienten rápidamente y mantengan su postura, lo que facilita el reconocimiento visual y el posicionamiento preciso para la recogida.

Algoritmo inteligente AI Vision: Distingue con precisión delante/detrás y supera los retos de reconocimiento de la mano izquierda/derecha. Los muelles (especialmente los de mano izquierda y mano derecha) presentan diferencias mínimas entre sus caras delantera y trasera y sus direcciones de enrollado, lo que dificulta el reconocimiento estable por parte de los sistemas de visión tradicionales. Los algoritmos de autoaprendizaje de visión artificial se convierten en el avance clave:

Autoaprendizaje de características multiángulo: El sistema recopila automáticamente imágenes de muestra de las caras delantera y trasera de los muelles y de las diferentes direcciones de enrollado para su modelado. Mediante algoritmos de aprendizaje profundo, extrae automáticamente sutiles diferencias en los patrones en espiral, los contornos de las curvas y las características de las caras finales para establecer modelos de reconocimiento de alta precisión.

Mejora de la tecnología de captura en vuelo: Después de recoger los muelles de la cubeta vibratoria, su posición en la pinza suele presentar ligeras desviaciones. Por lo tanto, se añade una cámara de captura volante de vista inferior entre la cubeta vibratoria y el punto de colocación. Cuando el robot pasa por el centro del campo de visión de la cámara con la pieza, se dispara una instantánea a nivel de milisegundos. A continuación, el sistema calcula la desviación de la pieza con respecto al centro de la pinza en tiempo real y la corrige automáticamente antes de pasar al punto de colocación. Esto mejora la precisión de la colocación al tiempo que mantiene el tiempo de ciclo.

Resumen

La tecnología de alimentación flexible, a través de vibración flexible para evitar enredos, cuencos de material ranurados y perforados para evitar deformaciones, visión AI para distinguir con precisión la parte delantera de la trasera y tecnología de captura volante para la detección de defectos a alta velocidad, constituye una completa solución de alimentación automatizada para muelles de precisión que resuelve a fondo los principales puntos conflictivos de la alimentación tradicional.

En la era actual de transformación inteligente y flexible de la fabricación, esta solución se ha aplicado ampliamente en muelles para asientos de automóviles, micromuelles médicos, muelles electrónicos de precisión y otros campos, convirtiéndose en tecnología clave para mejorar la eficiencia, el rendimiento y la competitividad de las líneas de producción de ensamblaje de muelles. A la hora de seleccionar los equipos, las empresas deben personalizar los cuencos de material y los algoritmos de visión en función del diámetro, el tamaño, la dirección de enrollado y los requisitos de superficie del alambre del muelle para conseguir un rendimiento óptimo de la alimentación.
