Sistema automático de atornillado para cámaras de automóviles

{{{sourceTextContent.subTitle}}}

Sistema automático de atornillado para cámaras de automoción, atornillador eléctrico para línea automatizada, atornillador industrial dinamométrico

{{{sourceTextContent.description}}}

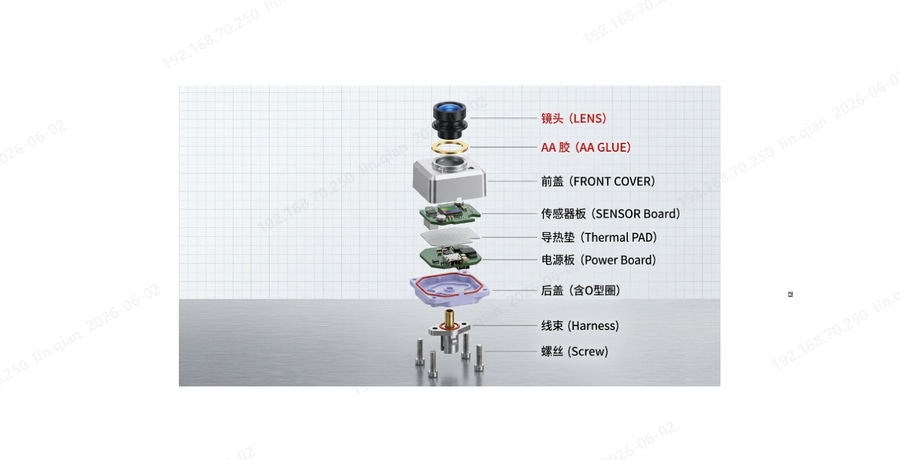

A medida que la inteligencia automovilística se adentra en aguas más profundas, las cámaras a bordo de los vehículos, que son los componentes centrales de detección de los sistemas de conducción autónoma, suelen denominarse los "ojos" del coche. Un solo vehículo inteligente L2+ suele llevar entre 8 y 12 cámaras. La calidad de su montaje determina directamente la precisión de la percepción del entorno, la fiabilidad de la toma de decisiones y la seguridad de conducción del sistema de conducción autónoma. En el proceso de montaje de los módulos de cámara, el apriete de los microtornillos es el paso más crítico y propenso a errores. El apriete manual de tornillos tradicional ya no puede cumplir los estrictos requisitos de precisión, consistencia y trazabilidad de la industria automovilística. La máquina automática de apriete de tornillos se ha convertido en el equipo básico para garantizar la calidad del cierre. Este artículo analizará en profundidad cómo un sistema profesional de atornillado automático consigue controlar la calidad en todo el proceso: desde la alimentación, la recogida de tornillos y el apriete.

I. Tres puntos críticos en el atornillado de cámaras de automóviles

Desafío de estabilidad en la alimentación de microtornillos: Las cámaras de los vehículos suelen utilizar tornillos de precisión en miniatura de M1,2-M2,0. Algunos módulos ultrafinos utilizan incluso microtornillos M0,8, con un diámetro de la cabeza del tornillo inferior a 2 mm. Algunos módulos ultrafinos utilizan incluso microtornillos de M0,8, con un diámetro de cabeza inferior a 2 mm. Los alimentadores vibratorios tradicionales son propensos a atascos, solapamientos o tornillos voladores durante el funcionamiento a alta velocidad. Esto no sólo afecta gravemente a la eficiencia de la línea de producción, sino que la deformación de los tornillos causada por el atasco conduce directamente a una fijación deficiente.

Requisitos extremos de precisión de cierre: El error de coaxialidad entre el objetivo y el sensor del módulo de la cámara debe controlarse dentro de 0,02 mm. El error de par de apriete de los tornillos debe ser inferior a ±5%. Un par de apriete excesivo puede provocar la rotura de la carcasa del módulo o el desplazamiento de la lente. Un par de apriete insuficiente hace que el tornillo se afloje, lo que, en el entorno de vibración del vehículo, provoca sacudidas de la cámara que dan lugar a imágenes borrosas, mediciones de distancia imprecisas y otros problemas críticos. Los errores de par de apriete manual suelen superar el ±15%, y no se puede garantizar la uniformidad en todos los tornillos.

Requisitos obligatorios para la trazabilidad de todo el proceso: La industria del automóvil aplica el sistema de gestión de calidad IATF 16949, que exige que los datos de todos los procesos clave se conserven durante más de 15 años. En caso de un problema de calidad, debe ser posible rastrear el tiempo de apriete, el valor del par, el valor del ángulo y el operario para cada tornillo individual. Los métodos de cierre tradicionales no pueden lograr la adquisición y carga automática de datos, lo que dificulta el cumplimiento de los requisitos de conformidad.
II. Solución de control de calidad de todo el proceso de una atornilladora automática profesional

Un sistema de atornillado automático maduro para cámaras de automoción debe abordar tres eslabones fundamentales: alimentación, recogida de tornillos y apriete. Mediante una combinación de innovación de hardware y algoritmos de software, consigue resultados de atornillado con cero defectos y totalmente trazables.

(I) Alimentador de disco: La base para un atasco cero
El sistema de alimentación es un requisito previo para el funcionamiento estable de una máquina automática de fijación de tornillos. Teniendo en cuenta las características de los microtornillos (M0,5-M2), el alimentador de disco desarrollado por Dankor resuelve por completo el problema de atascos habitual en los bolos vibratorios tradicionales. Utiliza un mecanismo de elevación patentado de tipo noria que suministra continuamente tornillos a la parte superior del plato giratorio. Debajo del plato giratorio, la presión negativa generada por un generador de vacío absorbe los tornillos para su alimentación. Esto elimina la posibilidad física de que los tornillos se atasquen, reduciendo la tasa de atascos a 0.

(II) Captación por vacío para la extracción de tornillos: Clave para evitar tornillos inclinados o caídos
El método de recogida del tornillo afecta directamente a la perpendicularidad del bloqueo. En el caso de los microtornillos, incluso una inclinación de 1° puede provocar roscas cruzadas o falsos asientos. El método de recogida por vacío, que utiliza la estructura dual de "guía de boquilla + adsorción de presión negativa", combinado con la precisión de repetición de posicionamiento del alimentador de disco de hasta ±0,05 mm de Danikor, garantiza la perpendicularidad del tornillo. Además, incorpora una función de control de la presión negativa. Si un tornillo no se recoge correctamente, se recoge inclinado o se cae, el sistema alerta inmediatamente y detiene el proceso de bloqueo, evitando que los productos defectuosos pasen al siguiente proceso.

(III) Destornillador eléctrico inteligente para apriete: Conseguir un control de precisión y trazabilidad de los datos
La herramienta de apriete determina directamente la calidad del cierre. El destornillador eléctrico inteligente de Danikor utiliza un control dual de bucle cerrado para el par y el ángulo. Los sensores de par y los codificadores de ángulo de alta precisión incorporados capturan los datos de par y ángulo en tiempo real durante el proceso de apriete, logrando una precisión de hasta 6σ ±5%. Puede identificar con precisión varias condiciones de apriete defectuosas:

Si el par de apriete alcanza el valor establecido pero el ángulo no cumple los requisitos, se considera roscado cruzado.

Si el ángulo alcanza el valor establecido pero el par no cumple el requisito, se considera un falso asiento.
Cuando se produce un defecto, el sistema alerta automáticamente y marca el producto defectuoso, cargando simultáneamente los datos en el sistema MES. Los datos de apriete de cada tornillo están vinculados a un número de serie único del producto, lo que permite una trazabilidad completa del ciclo de vida, desde la materia prima hasta el vehículo acabado, cumpliendo plenamente los requisitos de la norma IATF 16949.

La calidad de cierre de las cámaras de los automóviles está directamente relacionada con la seguridad de conducción de cada propietario de vehículo. Una atornilladora automática profesional es el equipo básico que garantiza esta calidad de cierre. Al adoptar la solución combinada de un alimentador de discos, un recogedor de tornillos por vacío y un atornillador eléctrico inteligente para el apriete, se consigue un control de calidad en todo el proceso de alimentación, recogida de tornillos y apriete. Esto resuelve eficazmente los problemas clave de la fijación con microtornillos, como atascos, tornillos inclinados, precisión insuficiente y dificultades de trazabilidad.
