Tolerancia del diámetro interior de un tubo pulido: H8 frente a H9 y cómo influye en la elección de la junta

{{{sourceTextContent.subTitle}}}

Cómo influyen los grados de tolerancia del diámetro interior de los tubos rectificados H8 y H9 en la compresión de las juntas de los pistones, y cómo adaptar la tolerancia del diámetro interior al tipo de junta y a la presión.

{{{sourceTextContent.description}}}

La variable oculta que convierte un sellado perfecto en una fuga intermitente

Un fabricante de cilindros nos llamó una vez con un problema exasperante: exactamente el mismo sellado, del mismo fabricante, presentaba fugas en un lote de cilindros, mientras que en otro funcionaba a la perfección. El montaje era idéntico. Los componentes eran idénticos. Sin embargo, un lote falló en condiciones reales de uso.

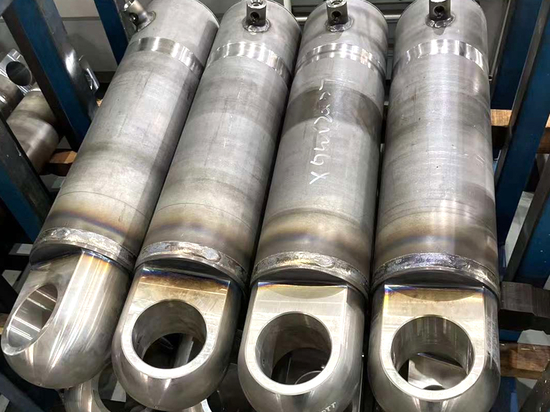

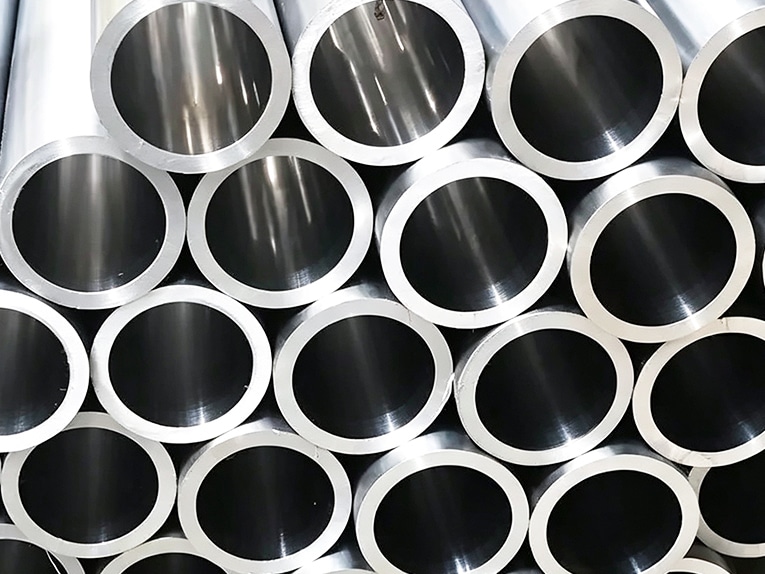

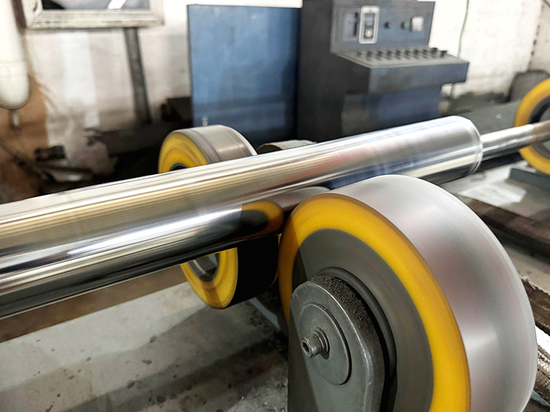

Cuando medimos los diámetros interiores, el culpable no era en absoluto la junta. Un lote de tubos bruñidos se situaba en el extremo más ajustado de su tolerancia; el otro, en el extremo más holgado. Esa diferencia microscópica bastó para que la junta pasara de un estado de compresión perfectamente diseñado a uno peligrosamente insuficiente.

El grado de tolerancia del diámetro interior que especificaste —probablemente tratado como una cláusula estándar en tu orden de compra— había decidido silenciosamente si tu cilindro tenía fugas.

En el diseño de cilindros hidráulicos y neumáticos, los ingenieros y los responsables de compras suelen dar por sentado que las tolerancias de los tubos rectificados H8 y H9 son intercambiables. No lo son. El grado ISO que elijas controla directamente la «presión» sobre la junta de tu pistón. Si el diámetro interior se desvía hacia el extremo más holgado de una banda H9, la holgura radial aumenta, la presión de contacto disminuye y comienzan las fugas a baja presión. Si se desvía hacia el extremo más ajustado, la fricción y el desgaste se disparan, acortando la vida útil de la junta.

Además, las diferentes juntas tienen «necesidades» de tolerancia drásticamente distintas. Una junta de poliuretano de gran flexibilidad podría soportar un diámetro interior H9 holgado, pero especificar una junta de PTFE de baja fricción para ese mismo tubo H9 es una receta segura para un sellado deficiente y reclamaciones de garantía.

Existe una regla de diseño crítica para el peor de los casos que la mayoría de los equipos de compras pasan por alto al redactar las especificaciones de los tubos, una regla que garantiza que el cilindro funcione de forma fiable en todo el rango de producción, no solo en condiciones nominales.
