Aisladores cerámicos roscados M3 para repelentes de iones y sistemas de vacío de alta tensión

{{{sourceTextContent.subTitle}}}

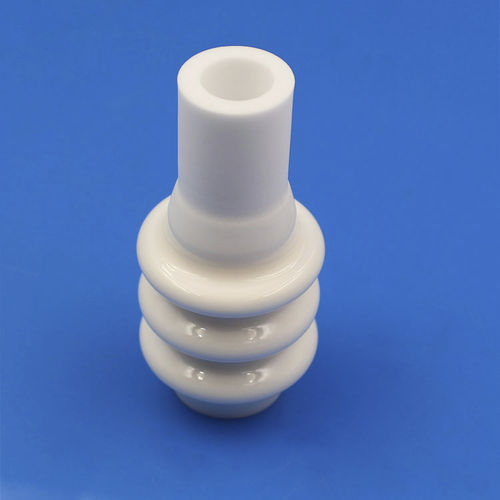

tubo aislante de la fuente de iones

{{{sourceTextContent.description}}}

Los conjuntos de cañones de electrones y fuentes de iones trabajan en condiciones difíciles: alta tensión, altas temperaturas y vacío ultraalto. Esto es especialmente cierto en el caso de los aisladores del repelente de iones, un componente de interfaz clave en el que el aislamiento eléctrico fiable y el sellado hermético al vacío son imprescindibles.

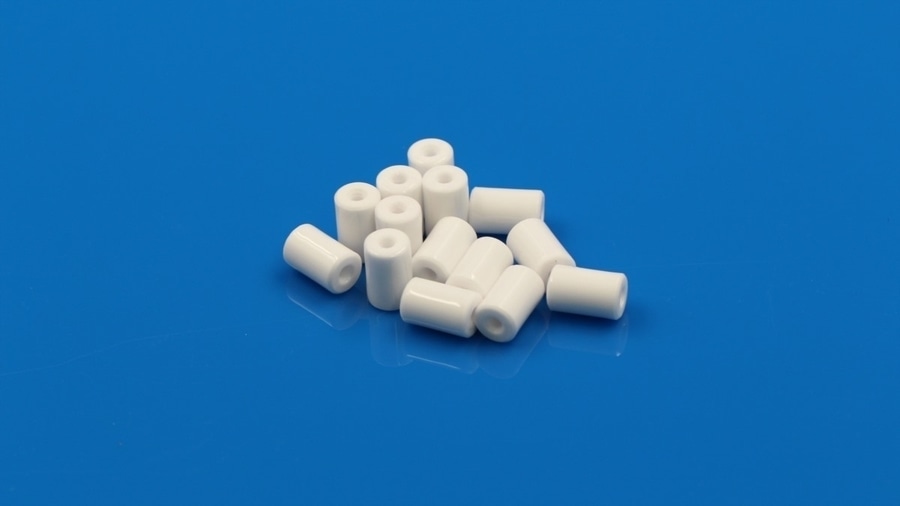

Nuestros tubos cerámicos de alúmina esmaltada con rosca interna de precisión -diseñados como tubos cerámicos repelentes de iones- se fabrican específicamente para estas duras aplicaciones. Como parte aislante central de los conjuntos de aisladores repelentes, combinan perfectamente con los pernos de alúmina, ofreciendo un rendimiento constante al tiempo que garantizan una fijación mecánica firme y un aislamiento eléctrico fiable.

Diseño de alto vacío: Un reto de ingeniería fundamental
Mantener la integridad del vacío a largo plazo en montajes de alta tensión es un clásico obstáculo de ingeniería. Los aislantes tienen que realizar tres tareas a la vez: actuar como soporte mecánico, bloquear la corriente eléctrica y sellar el vacío, todo ello sin dejar de mantenerse estables ante las tensiones térmicas y eléctricas.

Todas las alternativas habituales entrañan riesgos. Los insertos metálicos pueden debilitar el aislamiento; las superficies cerámicas sin procesar tienen pequeños poros microscópicos que provocan una lenta desgasificación y pérdida de vacío. Incluso las roscas mal mecanizadas pueden crear vías de fuga que provoquen caídas graduales del rendimiento: mayor presión interna, corrientes de haz inestables y rendimiento inconsistente del repelente de iones.

Cómo solucionan estos problemas nuestros tubos cerámicos roscados M3
Hemos creado este componente desde cero para solucionar estos problemas, combinando una selección de materiales a medida con un mecanizado preciso para las necesidades de alto vacío y alto voltaje.

sustrato de alúmina al 95
Nuestra alúmina de gran pureza es una opción de eficacia probada que reúne todas las propiedades clave que exigen estas aplicaciones:
- Rigidez dieléctrica superior a 15 kV/mm
- Rendimiento estable incluso a altas temperaturas
- Desgasificación ultrabaja, fundamental para mantener intacta la pureza del vacío

Rosca interna M3 de precisión
Todas las roscas internas M3 están mecanizadas con una tolerancia de 6H, lo que garantiza un ajuste firme y uniforme con los pernos y electrodos de alúmina M3 estándar. Esta precisión reduce la desalineación, distribuye uniformemente la fuerza de sujeción por toda la superficie y reduce la posibilidad de que la cerámica se agriete durante la instalación y el uso.

Recubrimiento de esmalte vítreo patentado
Fundimos un esmalte vítreo en la superficie cerámica, que elimina por completo todos los poros microscópicos. Esto aumenta drásticamente la retención de vacío y la resistencia a la tracción, además de crear una superficie químicamente inerte y fácil de limpiar que resiste la contaminación y se mantiene a lo largo del tiempo.
