Cómo elegir un alimentador de vacío cerámico: Guía completa de selección

{{{sourceTextContent.subTitle}}}

Alimentador de vacío cerámico

{{{sourceTextContent.description}}}

¿Qué es el canal de vacío cerámico?

El pasamuros de vacío cerámico es un componente de sellado de cerámica a metal, es un conector hermético "pasamuros" que permite el paso seguro de energía eléctrica, señales, movimiento o fluidos a través de la pared de una cámara de vacío. Utiliza cerámica de alúmina al 95% como aislante para lograr el sellado al vacío, y es un componente crítico en muchos dispositivos de vacío.

Se utiliza ampliamente en:

Equipos semiconductores
Cámaras de vacío
Sistemas de alta tensión
Aplicaciones de plasma y haces de iones
Guía de selección paso a paso

1. Definir los requisitos de tensión (kV)

Hasta 10kV → aplicaciones estándar
Hasta 12kV+ → sistemas de alta tensión

Ejemplo:

Si está buscando una brida CF de paso de vacío de alta tensión de 12kV→ considere los modelos de 8 clavijas de 12kV

2. Determine la corriente (amperios)

Múltiples pines → menor corriente por pin
Menos pines → mayor capacidad de corriente

Ejemplo:

Necesita 30A de corriente alta → elija 4 Pin feedthrough
Necesidad de múltiples señales → elija 8 Pin feedthrough
3. Número de pines (señal frente a potencia)

Recomendación de caso de uso
Enrutamiento de señal complejo 8 pines
Transmisión de alta potencia 4 patillas
4. Tipo de brida (compatibilidad)

La mayoría de los sistemas utilizan bridas CF (CF2.75 , CF35)

Si los usuarios buscan
"Conector de paso de vacío CF2.75"
→ asegúrese de que la brida coincide exactamente

5. Selección del material del conductor

Material Cuándo utilizar
Cobre Alta conductividad / sistemas de potencia
Molibdeno Alta temperatura / entornos difíciles
6. Nivel de vacío (HV / UHV)

HV → sellado estándar
UHV → requiere soldadura entre cerámica y metal
Errores comunes al seleccionar los pasamuros

Ignorar la corriente nominal (riesgo de sobrecalentamiento)
Elegir un tamaño de brida incorrecto
No tener en cuenta los límites de temperatura
Utilización de pasamuros de señal para aplicaciones de potencia
Productos recomendados

Para aplicaciones de alta tensión y multipolo

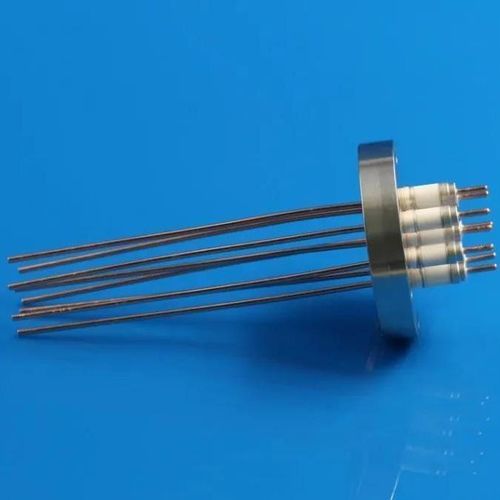

pasamuros cerámico de 8 clavijas y 12 kV

Ideal para semiconductores y sistemas UHV
Soporta 12kV / 28A
Para sistemas de alimentación de alta corriente

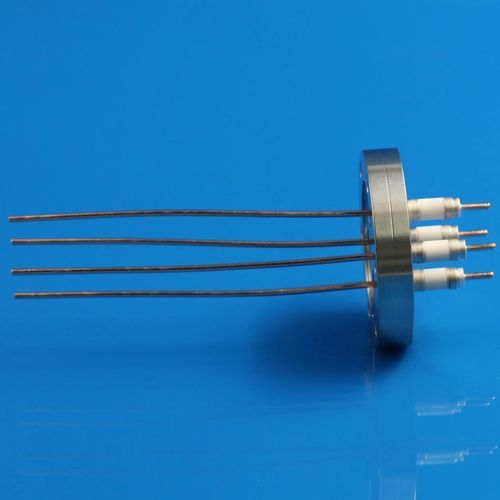

alimentador de alta corriente de 4 pines 10kV 30A

Optimizado para la entrega de potencia
Hasta 30A por conductor
Para aplicaciones de alta corriente y multipolo

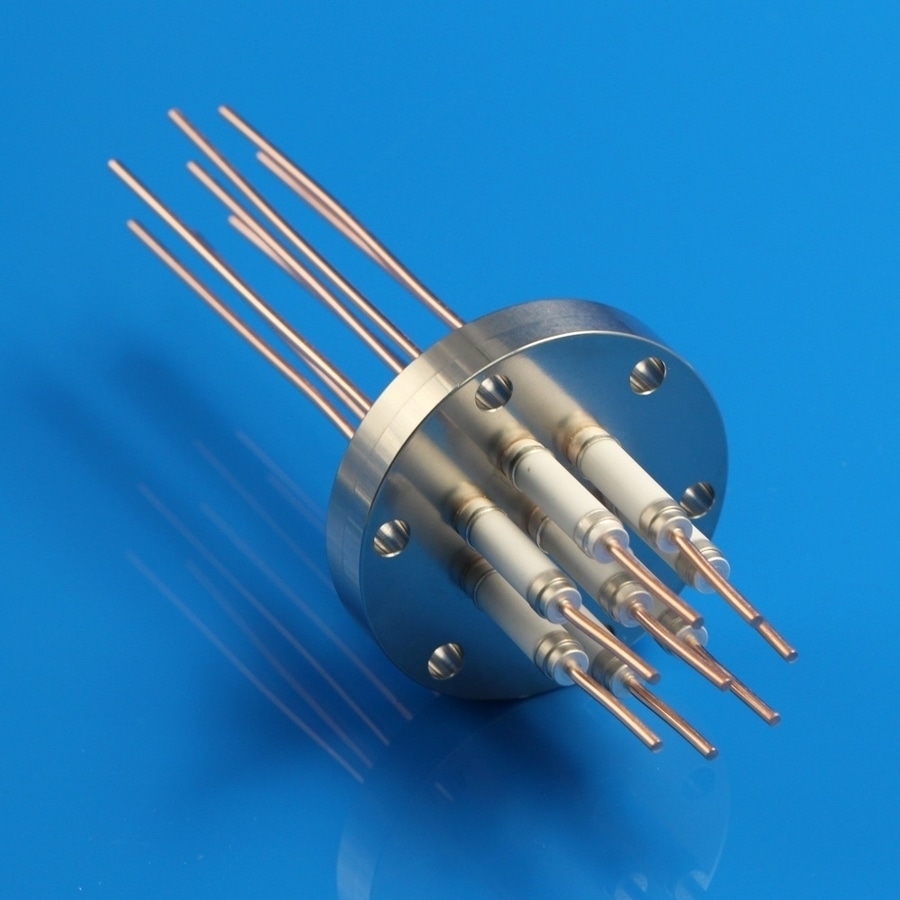

alimentador cerámico de 8 pines 30A 10kV

Ideal para sistemas UHV
Hasta 30 A por conductor
