Componentes aislantes cerámicos de alúmina de gran tamaño: ¿cómo se soldan de forma fiable el Kovar, el acero inoxidable y la cerámica?

{{{sourceTextContent.subTitle}}}

Soldadura fuerte de cerámica a metal

{{{sourceTextContent.description}}}

En los sistemas eléctricos de alta tensión, los equipos de vacío, los dispositivos semiconductores y los instrumentos científicos, las estructuras aislantes de gran tamaño suelen utilizar cerámica para proporcionar un aislamiento eléctrico fiable, mientras que las piezas metálicas se encargan de la conexión mecánica, el montaje con bridas y el sellado en determinadas condiciones de funcionamiento. La unión de cerámicas de alúmina con metales, como el Kovar y el acero inoxidable, constituye una solución técnica fundamental para realizar estos ensamblajes compuestos.

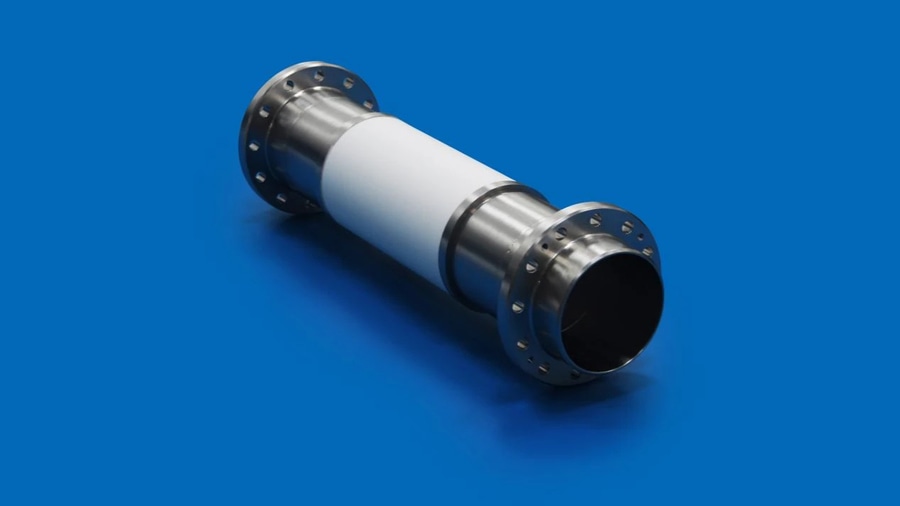

A diferencia de los pequeños aislantes cerámicos y pasamuros de vacío estándar, los grandes ensamblajes cilíndricos de cerámica y metal soldados con soldadura fuerte presentan unas dimensiones totales mayores, cuerpos más largos y superficies de unión entre la cerámica y el metal considerablemente más amplias. Algunas piezas de gran tamaño pueden alcanzar una longitud total de varios cientos de milímetros, lo que impone requisitos más estrictos en cuanto a la compatibilidad de los materiales, la tolerancia de mecanizado, la concentricidad del ensamblaje y los procesos de soldadura fuerte.

Por este motivo, la soldadura fuerte a gran escala entre cerámica y metal no puede considerarse una simple ampliación dimensional de los pequeños sellos herméticos. Exige una optimización integral que abarque la selección del tipo de material, el diseño estructural, la mitigación de las tensiones térmicas, el mecanizado de precisión y los parámetros del proceso de soldadura fuerte.

I. ¿Por qué los componentes aislantes de gran tamaño requieren una combinación de cerámica y metales?

A menudo, los materiales individuales tienen dificultades para cumplir simultáneamente los requisitos de aislamiento eléctrico, conexión mecánica e integración estructural en equipos grandes de alta tensión o de vacío. La cerámica de alúmina ofrece un excelente aislamiento eléctrico, resistencia a altas temperaturas, estabilidad química y compatibilidad con entornos de vacío, lo que hace que se utilice ampliamente en estructuras aislantes para sistemas de alta tensión y de vacío. Sin embargo, la cerámica es intrínsecamente frágil, lo que limita su aplicación en uniones con bridas, fijaciones mecánicas y el ensamblaje con los cuerpos principales de los equipos.

Por su parte, los metales como el acero inoxidable y el Kovar ofrecen una resistencia mecánica y una facilidad de mecanizado superiores, lo que permite mecanizarlos para crear bridas, manguitos, anillos de conexión y otras estructuras de montaje. Mediante el uso de la tecnología de sellado cerámica-metal, las propiedades de aislamiento eléctrico de la cerámica pueden combinarse con las capacidades de unión mecánica de los metales, lo que permite que los componentes alcancen tanto el aislamiento eléctrico como la rigidez estructural, junto con el sellado hermético requerido para aplicaciones específicas.

En aplicaciones de vacío y alta tensión, esta combinación de cerámica y metal resulta especialmente crucial. La clave del éxito no radica únicamente en la selección de los materiales individuales, sino en garantizar una unión fiable entre los distintos materiales durante la soldadura fuerte y el funcionamiento a largo plazo.
