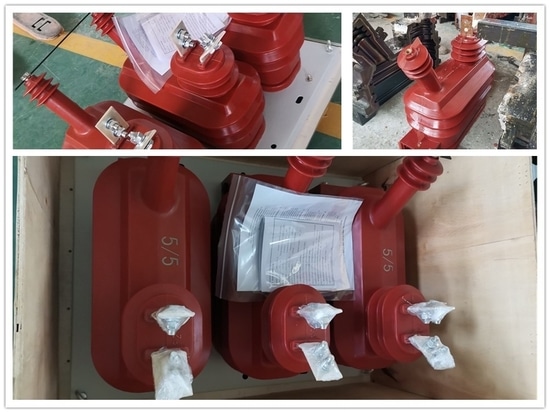

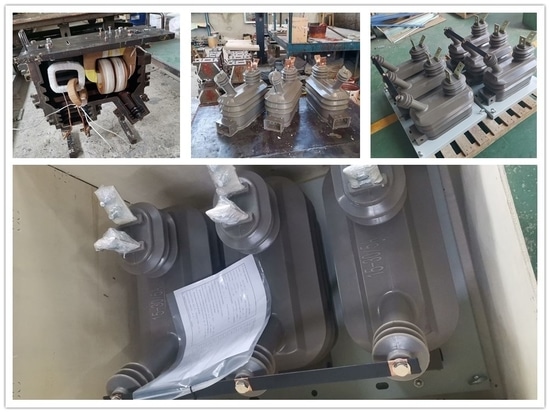

TRANSFORMADOR COMBINADO HV
{{{sourceTextContent.subTitle}}}
Transformador combinado tipo split para exterior
{{{sourceTextContent.description}}}
Este producto consiste en una combinación de múltiples transformadores monofásicos. Cada transformador monofásico también es un pequeño transformador combinado todo en uno.
Ⅰ. Estructura:

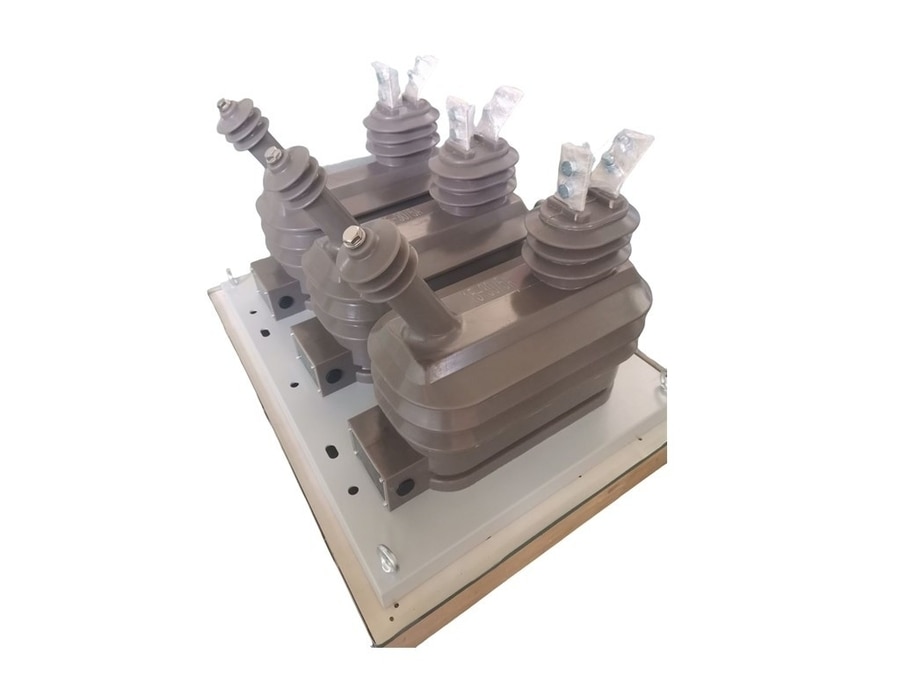

El transformador combinado está hecho de fundición al vacío de resina epoxi especial para exteriores. Es pequeño y ensamblado por 3pcs (tres) transformador combinado monofásico CT/PT.
Ⅱ. Característica:
2.1. Tiene las características de alta estabilidad térmica dinámica, alta precisión, baja densidad magnética, resistencia a la sobretensión, peso ligero e instalación conveniente.
2.2. El devanado secundario del transformador de corriente tiene derivaciones para obtener diferentes relaciones de corriente.
Ⅲ. Condiciones de servicio:
3.1 Lugar de instalación: Uso dual exterior e interior.
3.2 Temperatura ambiente: -15℃~+55℃, la temperatura media diaria no supera los 35℃.
3.3 Altitud: ≤1000m
3.4 Humedad relativa del aire: La humedad relativa media mensual no es superior al 90%;
La humedad relativa media diaria no es superior al 95%.
3.5 Velocidad del viento: ≤ 35m/s.
3.6 Condiciones atmosféricas: El lugar donde no haya explosiones, ni vibraciones violentas, ni polvo o vapor que puedan corroer los metales y dañar el aislamiento.
Ⅳ. Datos técnicos de referencia:
4.1 Tensión nominal: 13,2kV. Factor de potencia cos 0,8, 1,2 veces continus.
4.2 Clase de precisión: 0.2, 0.2S
4.3 Relación de tensión nominal: 13200/√3/120/120/√3V.
Corriente nominal primaria: 5~30 A.
Corriente nominal secundaria: 5A.
4.4 Capacidad nominal:
Parte de tensión: Clase 0,2, 15VA.
Parte de corriente: Clase 0,2S, 5VA.
4.5 Corriente térmica nominal de cortocircuito (Ith) múltiple: 80In.
Corriente dinámica nominal (Idyn) múltiple: 2,5Ith.
