Refrigerantes no conductores: Por qué los caudalímetros ultrasónicos son la elección inevitable

{{{sourceTextContent.subTitle}}}

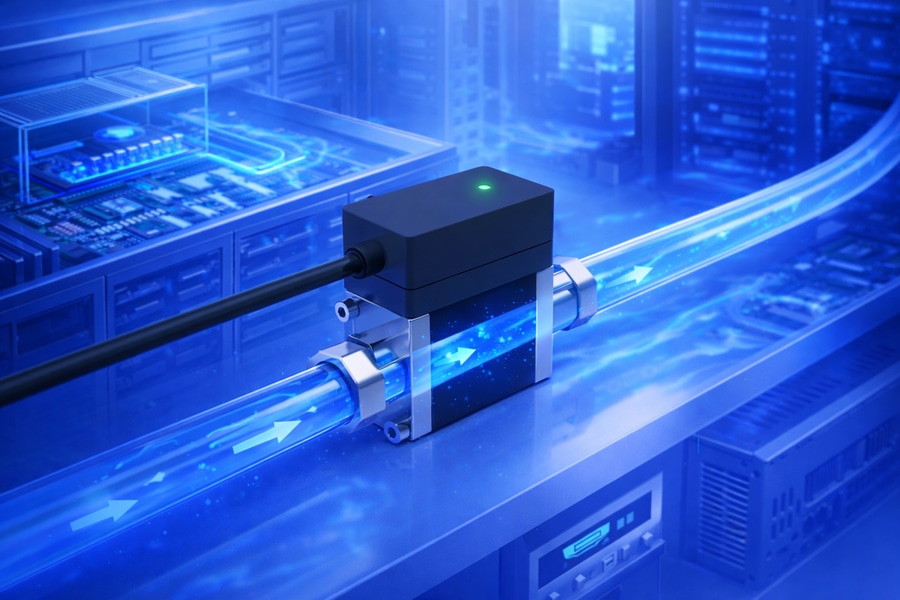

Sensor de caudal para refrigeración líquida

{{{sourceTextContent.description}}}

1. Introducción: Una bifurcación crítica en la evolución de la refrigeración líquida

Cuando el consumo de energía de un solo chip de entrenamiento de IA supera los 1.000 W y la densidad térmica de un bastidor de servidores de GPU supera los 100 kW, la refrigeración tradicional por aire -con un coeficiente de transferencia de calor de sólo 1/25 el del líquido- deja de ser una opción para convertirse en un cuello de botella. La refrigeración líquida ha pasado rápidamente de ser una "solución opcional" a una "solución obligatoria"

Sin embargo, la refrigeración líquida no es una tecnología aislada. En la base de toda arquitectura de refrigeración líquida hay una elección fundamental: ¿Debe ser conductor el refrigerante? La respuesta determina la arquitectura del sistema, los límites de seguridad y la lógica de mantenimiento y, en última instancia, decide qué tecnología de medición de caudal debe utilizarse.

Este informe analiza el tema desde tres perspectivas:

1.Por qué se adoptan los refrigerantes no conductores: impulsores técnicos e insustituibilidad

2.Qué escenarios de refrigeración líquida requieren refrigerantes no conductores: desde centros de datos hasta gestión térmica de baterías de energía

3.Por qué los caudalímetros ultrasónicos tienen una ventaja fundamental en estos escenarios - necesidad a nivel de principio de medición

2. ¿Por qué utilizar refrigerantes no conductores?

2.1 Conflicto central: Eficacia de la transferencia de calor frente a seguridad eléctrica

La ventaja fundamental de la refrigeración líquida reside en la elevada capacidad calorífica específica y conductividad térmica de los líquidos. Sin embargo, los objetos que se enfrían son componentes electrónicos vivos. Si el refrigerante es conductor

1.Cualquier fuga sobre una placa de circuito impreso puede provocar cortocircuitos inmediatos y quemar chips o placas base.

2.Las microfugas en el interior de las placas frías pueden provocar fugas en las placas de circuito impreso y provocar fallos catastróficos.

3.Deben mantenerse múltiples capas de aislamiento físico entre el bucle de fluido y los componentes electrónicos, lo que aumenta la resistencia térmica.

La adopción de refrigerantes no conductores (fluidos dieléctricos) eleva fundamentalmente la "tolerancia a las fugas" de "tolerancia cero" a "riesgo aceptable" No se trata de una mejora incremental, sino de un cambio de paradigma arquitectónico: permite el contacto directo del líquido con los componentes electrónicos.

3. Por qué los caudalímetros ultrasónicos tienen una ventaja estructural en las aplicaciones de refrigerantes no conductores

3.1 La necesidad crítica de medir el caudal

En los sistemas de refrigeración por líquido, el caudal no es sólo un dato de referencia, sino una variable de control. La supervisión precisa del caudal permite la regulación dinámica, la detección temprana de fugas u obstrucciones y la distribución equilibrada del caudal en múltiples ramales.

3.2 Limitaciones de las principales tecnologías de medición de caudal con fluidos no conductores

Caudalímetros electromagnéticos: Fallos técnicos
Los caudalímetros electromagnéticos requieren una conductividad mínima del fluido de 5-20 μS/cm. Los refrigerantes no conductores (normalmente <0,01 μS/cm) están muy por debajo de este umbral, lo que hace que los caudalímetros electromagnéticos sean físicamente incompatibles.

Caudalímetros Coriolis: Utilizables pero caros
Los caudalímetros Coriolis pueden medir fluidos no conductores, pero introducen una caída de presión significativa, son sensibles a las vibraciones y son de 3 a 5 veces más caros que las soluciones ultrasónicas.

Caudalímetros de turbina / rotámetro: Riesgos de desgaste y fiabilidad
Contienen piezas móviles propensas al desgaste y al bloqueo, especialmente en entornos de centros de datos 7×24 horas.

3.3 Caudalímetros ultrasónicos: La elección a prueba de futuro

Los caudalímetros ultrasónicos XY-TEK funcionan según el principio del tiempo de tránsito ultrasónico, que es totalmente independiente de la conductividad del fluido. Esta es la raíz de su ventaja técnica.

Cinco ventajas fundamentales:

Compatibilidad nativa con fluidos dieléctricos (hidrocarburos sintéticos, líquidos fluorados, aceites minerales).
Medición no intrusiva (tipo Clamp-on) - cero riesgo de fugas y sin corte de tuberías.
Pérdida de presión cero - sin impacto en la eficiencia de bombeo del sistema.
Sin piezas móviles: prácticamente sin mantenimiento en funcionamiento continuo.
Amplia cobertura de tamaños de tubería - de DN6 a DN50, satisfaciendo rangos de caudal de 1-2 L/min (GPU simple) a 100-300 L/min (racks de alta densidad).

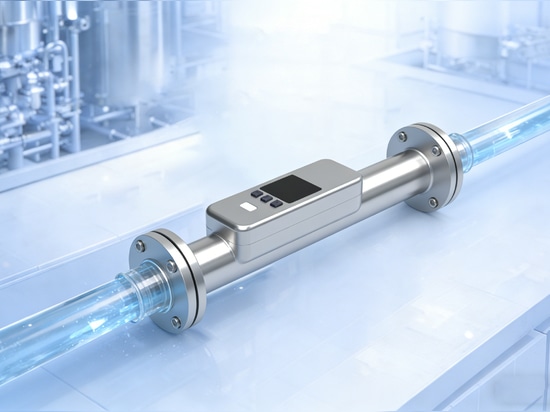

4.Producto relacionado ---Sensores de caudal ultrasónicos / Medidores de caudal serie TDP

Los sensores de caudal ultrasónicos en línea / medidores de caudal de la serie TPD presentan un diseño integrado con un circuito incorporado, admiten la medición directa del caudal y la monitorización intuitiva de los datos de caudal, ideal para la automatización industrial, equipos de fabricación de baterías, tratamiento de aguas y medición del caudal de refrigeración de líquidos.

Gama de tubos DN15-DN50, compatible con OEM y personalización del tamaño de los tubos.

Los caudalímetros/sensores ultrasónicos en línea de la serie TPD pueden integrarse en los sistemas de fluidos existentes mediante accesorios de tuberías normalizados internacionalmente, con una precisión de hasta ±2%.

Los caudalímetros/sensores ultrasónicos en línea de la serie TPD están formados por tubos rectos sin piezas móviles ni puntos muertos, lo que los hace resistentes al desgaste y a la descamación, fáciles de limpiar y con una pérdida de presión mínima.

En comparación con los caudalímetros/sensores ultrasónicos de abrazadera, la calibración de los caudalímetros/sensores de la serie TPD no depende del material ni del diámetro de la tubería, lo que permite una medición inmediata tras su integración en el sistema.

Los sensores/medidores de caudal TPD se utilizan ampliamente en aplicaciones de llenado y pulverización, dispositivos de fabricación de baterías, refrigeración de líquidos, sistemas de automatización industrial, etc.

Aplicaciones

Automatización industrial: Equipos de llenado, equipos de pulverización, sistemas de refrigeración de líquidos, sistemas de lubricación, sistemas de limpieza, etc

Fabricación de baterías: Transferencia de lodos de baterías de litio, sistemas de refrigeración por agua, etc

Tratamiento de aguas: Sistemas de tratamiento de aguas residuales
