CDS Dispositivos de suministro químico Sensor de caudal --- Serie CPD

{{{sourceTextContent.subTitle}}}

Medición del caudal del sistema de suministro de productos químicos

{{{sourceTextContent.description}}}

Antecedentes de la aplicación
El armario de suministro de productos químicos CDS (sistema de suministro de productos químicos) se utiliza para el suministro y la distribución centralizados de productos químicos de alta pureza, desempeñando un papel importante en múltiples etapas de procesos automatizados. Los líquidos transportados incluyen fotorresistencias, lechadas, ácidos fuertes (como H₂SO₄, HF), álcalis fuertes (como KOH, NH₄OH) y disolventes orgánicos (como IPA, PGMEA).
Estos productos químicos se transportan con precisión a través de tuberías hasta los equipos de proceso húmedo. Los equipos de CDS suelen adoptar armarios de suministro "uno activo, uno de reserva", bombas, filtros y sensores/caudalímetros de flujo, con lo que se consigue una dosificación automatizada, un suministro de presión constante/flujo constante y un riesgo de contaminación cero.
El caudalímetro/sensor ultrasónico de pinza CPD de XY-TEK, como herramienta de medición de caudal no invasiva, puede integrarse perfectamente en la tubería de circulación de los armarios CDS, proporcionando medición de caudal en tiempo real y soportando el control digital en bucle cerrado de todo el proceso. El sensor/medidor de caudal ultrasónico CPD utiliza materiales de carcasa resistentes a la corrosión, tiene un tamaño compacto y es adecuado para su instalación en entornos de equipos de suministro de productos químicos con limitaciones de espacio.
Retos de la medición de caudal en CDS
Los armarios de suministro de productos químicos CDS se enfrentan a múltiples retos en procesos de alta precisión, que afectan a la eficiencia de la producción, la seguridad y el control de costes.
1. Los medios corrosivos como HF, H₂SO₄, KOH hacen que los caudalímetros metálicos tradicionales se corroan y presenten fugas en cuestión de meses, lo que provocará la contaminación de los productos químicos y causará
2. Los líquidos químicos viscosos, como los adhesivos, tienen viscosidades >1000 cP, que pueden obstruir la tubería del caudalímetro, dando lugar a resultados inexactos en las mediciones de caudal.
3. Los iones metálicos de los caudalímetros pueden contaminar los productos químicos ultrapuros.
4. Las operaciones de desmontaje durante la instalación y el mantenimiento de los caudalímetros en línea aumentan el riesgo de contaminación de los tubos.
5. La densa disposición interna de los tubos en los armarios de suministro deja un espacio de instalación muy limitado para los caudalímetros.
6. Los caudalímetros que requieren tramos de tubería largos y rectos son difíciles de acomodar en disposiciones de tuberías complejas.
7. Los procesos avanzados requieren una precisión de control de caudal de ±2%, que algunos caudalímetros tienen dificultades para alcanzar.
8. La medición inestable en rangos de caudal bajos (<1 L/min) afecta a la precisión de la dosificación química.

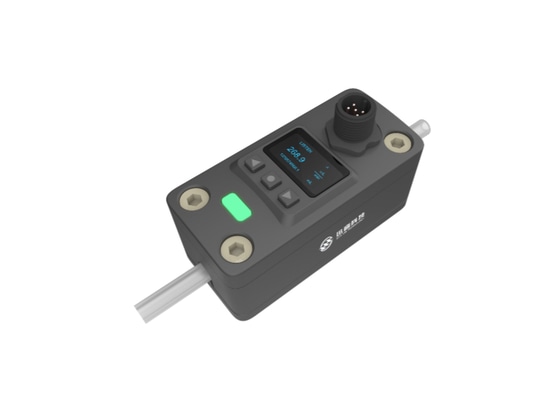

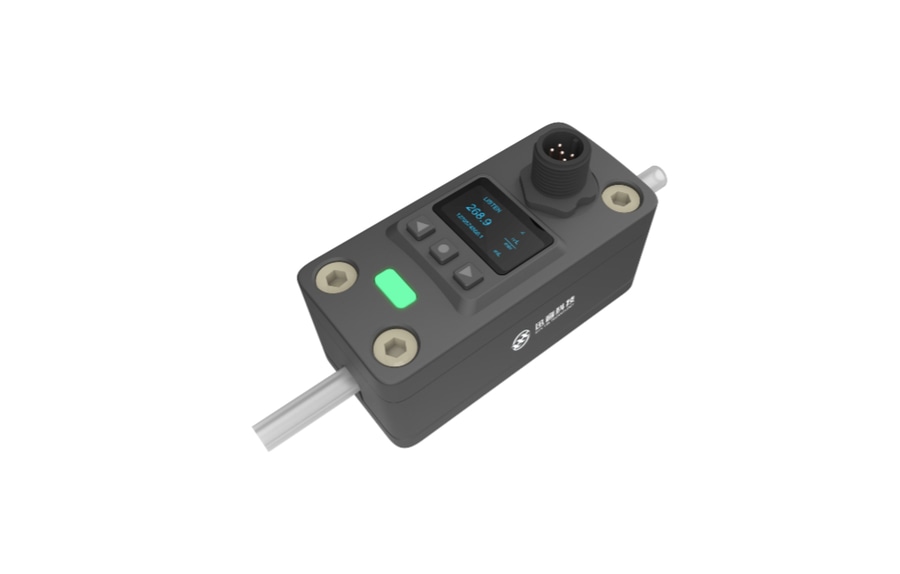

Sensor de caudal ultrasónico con pinza CPD / Medidor de caudal Características
- Medición de caudal no invasiva, resolviendo por completo los problemas de corrosión y contaminación
- Los sensores/medidores de caudal con abrazadera CPD se instalan externamente en la tubería, completamente aislados de productos químicos corrosivos, sin piezas móviles y sin riesgo de contaminación.
- Capaces de medir diversos líquidos viscosos
- Pueden fijarse externamente a tubos rígidos de distintos materiales, como PFA, PTFE y PP.
- Ligero y compacto, de instalación flexible, se adapta a las limitaciones de espacio interno del equipo
- El diseño clamp-on no requiere cortar el tubo; la instalación puede completarse en cuestión de minutos.
- Requiere pocos tubos rectos (5D aguas arriba, 3D aguas abajo), fácil instalación incluso en diseños de tuberías complejos.
- Precisión de medición del caudal del 2%, repetibilidad de hasta ±0,1% y velocidad de respuesta de milisegundos.
- Función de detección de burbujas integrada y medición bidireccional del caudal.
Escenarios de medición de caudal de la cabina de suministro químico CDS
1. Sistema de suministro de líquido adhesivo
Los líquidos adhesivos tienen una alta viscosidad; algunos caudalímetros con piezas móviles pueden tener errores de medición al medir líquidos adhesivos, lo que provoca una adición excesiva o un suministro insuficiente.
Solución:
Instalar sensores de caudal / caudalímetros ultrasónicos de abrazadera CPD en las tuberías principales de suministro para controlar el caudal total de suministro en tiempo real.
Instalar sensores ultrasónicos de caudal/medidores de caudal con abrazaderas CPD en las tuberías de las sub-sucursales para controlar con precisión el caudal distribuido a cada sucursal dispensadora.
2. Sistema de distribución de lodos CMP
Los lodos CMP contienen partículas sólidas que pueden dañar los caudalímetros con piezas móviles; causan una distribución desigual de los lodos.
Solución:
Instalar sensores de caudal / caudalímetros de abrazadera CPD tanto en las tuberías de distribución principales como en los ramales para una medición precisa del caudal.
El PLC ajusta la apertura de las válvulas en función de los datos de medición del caudal en tiempo real.
3. Sistema de suministro de líquidos de gran pureza
Los líquidos de gran pureza pueden contaminarse con los caudalímetros/sensores en línea.
Solución:
Abrazadera en el lado exterior de la tubería, sin contacto con el líquido, 0 riesgo de contaminación.
Tiempo medio entre fallos (MTBF) > 50.000 horas, larga vida útil, baja frecuencia y requisitos de mantenimiento.
Valor para el cliente
- Admite la medición de diversos líquidos : Resuelve los problemas de medición de caudal de productos químicos muy corrosivos y de alta viscosidad.
- Mantenimiento sencillo: Diseño sin mantenimiento, sin necesidad de limpieza ni calibración frecuentes.
- Fácil instalación: No es necesario cortar el tubo, admite una instalación rápida en pocos minutos, sin afectar a la producción ni al funcionamiento.
- Instalación rápida: El diseño con abrazaderas permite la instalación del sensor de caudal en cuestión de minutos.
- Sin riesgo de fugas: La medición no invasiva del caudal elimina el riesgo de fugas químicas.
- Precisión de control mejorada: Los datos de caudal de alta precisión en tiempo real permiten un control rápido en bucle cerrado.
- Optimización de procesos: Proporciona una base de datos de caudal para el mantenimiento predictivo y la optimización de procesos.
- Trazabilidad completa de los datos: Registra datos detallados para cada canal de suministro de productos químicos, apoyando la trazabilidad de la calidad.
- Alarmas de anomalías: Alertas automáticas para fluctuaciones anormales del caudal.
