Medidor de caudal de fijación por abrazadera CPD para equipos de limpieza en húmedo

{{{sourceTextContent.subTitle}}}

Precisión no invasiva para un control más inteligente de los procesos químicos

{{{sourceTextContent.description}}}

Antecedentes de la aplicación

En el proceso de fabricación de productos electrónicos, la limpieza es un paso fundamental. Casi todos los procedimientos (como los que se realizan tras el grabado o el corte) requieren la eliminación exhaustiva del polvo de silicio superficial, la materia orgánica, los iones metálicos y las impurezas, con el fin de garantizar el rendimiento de los dispositivos y la estabilidad de los procesos posteriores.

En la actualidad, la tecnología de limpieza en húmedo está evolucionando hacia una mayor eficiencia, inteligencia y respeto por el medio ambiente. Los equipos de limpieza suelen emplear sistemas de tanques o pulverización, combinados con tecnología ultrasónica, reactivos ácidos o alcalinos (como el hidróxido de potasio o el peróxido de hidrógeno) y procesos de enjuague para lograr una limpieza de alta eficiencia a temperaturas específicas. Los flujos de trabajo típicos incluyen la prelimpieza, la limpieza química, el enjuague y el secado.

El proceso de limpieza no solo afecta a la calidad del producto, sino que también conlleva elevados costes operativos: el consumo de productos químicos es enorme, la pureza disminuye inevitablemente durante su uso y el tratamiento de los residuos líquidos supone una gran carga medioambiental. Las líneas de producción tradicionales siguen dependiendo de la adición manual de productos químicos líquidos, lo que dificulta el control preciso de la cantidad y el momento de aplicación. Esto da lugar a fluctuaciones en la concentración de los productos químicos, resultados de limpieza inestables y posibles riesgos para la seguridad.

En este contexto, un sistema automatizado y preciso de medición del caudal de circulación de productos químicos se ha convertido en la opción ideal para modernizar los equipos de limpieza. El módulo de medición y control del caudal debe supervisar los parámetros clave de los productos químicos en tiempo real y controlar automáticamente la reposición y el drenaje según una lógica preestablecida. Esto garantiza una calidad estable de los productos químicos, al tiempo que maximiza su aprovechamiento y reduce los residuos y las emisiones. Como «nervio sensorial» de este sistema de control inteligente, la precisión, la fiabilidad y la repetibilidad del caudalímetro ultrasónico influyen directamente en la calidad y la estabilidad del proceso de limpieza.

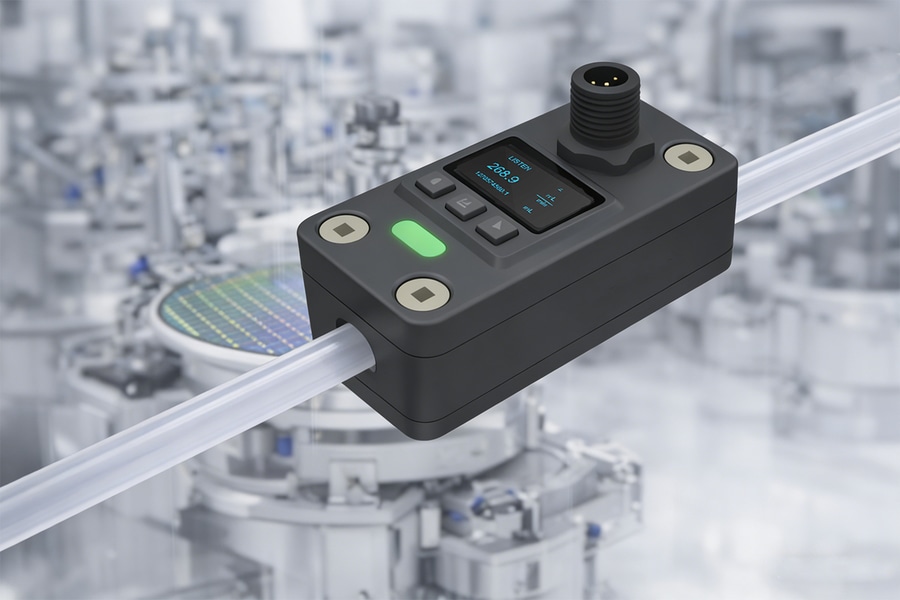

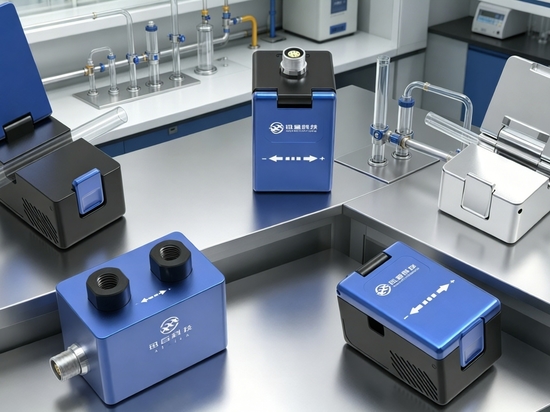

El sensor de caudal ultrasónico de montaje en brida / caudalímetro CPD está diseñado para los sistemas de circulación de productos químicos y de suministro de agua de los equipos de limpieza en húmedo. Proporciona una medición no invasiva del caudal y permite la retroalimentación en tiempo real y el control automático. Con una carcasa resistente a la corrosión y un tamaño compacto, el sensor de caudal ultrasónico / medidor de caudal CPD es compatible con diversos tipos de equipos de limpieza.

Retos del sector

La medición del caudal en los equipos de limpieza en húmedo se enfrenta a múltiples retos derivados de las características del proceso, las propiedades del medio y los requisitos específicos del entorno de producción.
1. Precisión insuficiente en la medición del caudal de productos químicos: La adición de productos químicos de limpieza (por ejemplo, ácidos fuertes, álcalis u oxidantes) requiere un control preciso y segmentado. En los sistemas de dosificación automática, la adición de productos químicos a menudo debe ser precisa hasta el nivel de mililitros. La detección de caudales tan minúsculos plantea exigencias extremadamente elevadas en cuanto a la sensibilidad, la resolución y la estabilidad del sensor de caudal.
Los caudalímetros convencionales suelen presentar un sesgo en la medición del caudal en el rango de caudales bajos, lo que no satisface las necesidades de una mezcla precisa en proporción y de control de costes. Los errores en la medición del caudal de productos químicos provocan fluctuaciones en la concentración y una limpieza desigual, lo que da lugar a impurezas residuales en la superficie de la oblea y reduce el rendimiento del producto.
2. Riesgos de corrosión y contaminación: Los productos químicos utilizados en la limpieza, como el ácido fluorhídrico (HF), el ácido nítrico, hidróxido de potasio (KOH) y el peróxido de hidrógeno, son altamente corrosivos. Las piezas metálicas o los plásticos comunes de los caudalímetros tradicionales son propensos a la corrosión, al envejecimiento o incluso a la disolución tras un contacto prolongado. Esto no solo provoca imprecisiones en la medición del caudal, sino que también puede introducir contaminación por iones metálicos en el líquido de limpieza, lo que afecta gravemente a la pureza de las obleas. Este problema de compatibilidad de materiales obliga a muchos fabricantes de equipos a sustituir con frecuencia los caudalímetros, lo que aumenta los costes de mantenimiento y el tiempo de inactividad.
3. Interferencia por burbujas: Los productos químicos de limpieza pueden contener concentraciones específicas de partículas o generar microburbujas durante su uso. Estas impurezas y burbujas pueden interferir en el funcionamiento de los caudalímetros mecánicos, lo que provoca un aumento de los errores en los resultados de la medición del caudal.
4. Consumo de recursos y tuberías complejas: El proceso de limpieza consume una gran cantidad de agua (por ejemplo, los tanques de enjuague necesitan un reabastecimiento continuo) y el trazado de las tuberías es complejo. Sin información en tiempo real sobre el caudal, es imposible optimizar el reciclaje del agua de limpieza, lo que conlleva un aumento del vertido de aguas residuales y del desperdicio de energía.
5. Mantenimiento y calibración: La limpieza de las líneas de producción requiere que los equipos funcionen las 24 horas del día, los 7 días de la semana. Los caudalímetros deben soportar entornos con atmósfera ácida y requerir un mantenimiento mínimo. Los caudalímetros tradicionales suelen necesitar un mantenimiento periódico, lo que aumenta el riesgo de paradas.
6. Limitaciones de instalación en espacios reducidos: Los equipos de limpieza buscan un alto aprovechamiento del espacio, lo que da lugar a trazados de tuberías compactos con un espacio muy limitado para la instalación de caudalímetros. Los caudalímetros tradicionales requieren largos tramos de tubería rectos para su instalación, y su tamaño voluminoso puede interferir en la disposición y el mantenimiento de otros componentes.
7. Gestión colaborativa de sistemas con múltiples productos químicos: Los equipos de limpieza deben manejar múltiples productos químicos simultáneamente —limpiadores ácidos, oxidantes, agua de enjuague, etc.—. Dado que cada medio tiene características diferentes, los caudalímetros de los equipos deben ser capaces de medir con precisión el caudal a través de diversos medios para reducir la complejidad y el coste de los equipos.

Introducción a la aplicación del sensor de caudal de fijación por abrazadera CPD

Para dar respuesta a las necesidades de medición del caudal en los equipos de limpieza en húmedo, los sensores de caudal ultrasónicos de fijación por abrazadera CPD son capaces de proporcionar resultados de medición precisos y repetibles sin entrar en contacto con ningún medio de limpieza, lo que proporciona datos de caudal precisos para los sistemas de control de automatización inteligente.
1. Circulación de productos químicos y reposición precisa: En los sistemas de suministro y circulación de productos químicos, el caudalímetro se integra en la línea de dosificación para medir en tiempo real el caudal de los productos químicos añadidos al tanque de limpieza. El CPD ofrece una resolución de medición de hasta 0,1 ml. Los datos de caudal en tiempo real se transmiten al PLC. Mediante una lógica preestablecida (por ejemplo, añadir 20 ml de KOH por cada 10 000 obleas), el PLC ajusta la frecuencia de la bomba o la apertura de la válvula de control, formando un circuito de control de bucle cerrado. De este modo se consigue una dosificación dinámica, manteniendo la concentración de productos químicos dentro del intervalo óptimo del proceso y garantizando la estabilidad.
2. Monitorización del suministro de agua de enjuague: Instalado en la salida del tanque de enjuague y en las derivaciones de suministro, el medidor supervisa el caudal de agua ultrapura o del líquido de enjuague. Al medir con precisión el caudal de entrada y de salida, el sistema de limpieza puede evaluar de forma inteligente el efecto del enjuague y los cambios en la calidad del agua. Esto minimiza el consumo de agua y el vertido de aguas residuales, al tiempo que garantiza la calidad de la limpieza, lo que se traduce en importantes beneficios en cuanto al ahorro de agua y la reducción de costes.
3. Monitorización de seguridad y sistemas auxiliares: Los sensores de caudal de tipo «clamp-on» / caudalímetros CPD se instalan en los tubos de calentamiento, circulación o filtración. Los umbrales preestablecidos activan alarmas automáticas ante anomalías en el caudal. El caudalímetro CPD incluye una función integrada de detección de burbujas de aire capaz de identificar microburbujas (diámetro ≥ 1/3 del diámetro interior de la tubería) en tiempo real, lo que facilita la trazabilidad de los datos de caudal y volumen.
4. Sin corrosión y sin contaminación: El sensor de caudal/medidor de caudal de fijación por abrazadera CPD utiliza una carcasa resistente a la corrosión y puede fijarse directamente a la pared exterior de la tubería del fluido de limpieza. Las señales ultrasónicas penetran a través de la pared del tubo para realizar la medición, lo que mantiene el sensor de caudal completamente aislado de ácidos y álcalis fuertes. Este diseño ofrece una triple ventaja:
1. El canal de medición del caudal es inmune a la corrosión, lo que ofrece una vida útil más larga que la de los medidores de contacto.
2. Elimina el riesgo de que el medidor de caudal contamine el líquido químico, garantizando la pureza de la limpieza.
3. El mantenimiento no requiere vaciar el tubo; el sensor de caudal/medidor de caudal CPD se puede retirar directamente, lo que simplifica enormemente el proceso.
5. Adaptabilidad e inteligencia para medios complejos: Los avanzados algoritmos de procesamiento de señales ultrasónicas utilizados en el sensor de caudal/medidor de caudal CPD identifican y compensan eficazmente las interferencias causadas por microburbujas y partículas sólidas en el fluido. Proporciona datos de caudal estables y fiables para todo tipo de medios de limpieza.
6. Integración del sistema y automatización: El medidor de caudal CPD ofrece interfaces prácticas y una amplia funcionalidad. Es compatible con los principales protocolos de comunicación industrial (como Modbus o Profibus) para facilitar su integración en el PLC o el sistema de control central del equipo de limpieza. Los datos de medición no solo se utilizan para el control en tiempo real, sino que también pueden registrarse, almacenarse y cargarse en el MES (sistema de ejecución de la fabricación). Esto permite la trazabilidad del consumo de productos químicos por lote de limpieza de carburo de silicio, la contabilidad de costes y la optimización de procesos, lo que proporciona datos clave para una gestión optimizada y una fabricación inteligente.

Aspectos destacados de la aplicación

La aplicación del sensor de caudal ultrasónico de montaje en abrazadera CPD en equipos de limpieza en húmedo aporta valor en la mejora de procesos, el ahorro de costes y los controles de automatización.
1. Mayor estabilidad y eficiencia en la limpieza: La alta repetibilidad (±0,1 % FS) y la respuesta en milisegundos garantizan una reposición precisa de productos químicos, lo que reduce las fluctuaciones de concentración. Esto mejora la consistencia de los resultados de limpieza, reduce las tasas de rotura de obleas y las impurezas residuales, y contribuye a mejorar la eficiencia de conversión de las células en más de un 15 %.
2. Ahorro de costes y optimización medioambiental: El diseño sin contacto maximiza las tasas de aprovechamiento de los productos químicos y reduce el vertido de residuos líquidos. Simplifica el tendido de tuberías y reduce los costes de mantenimiento. La estructura, que no requiere mantenimiento, reduce el tiempo de inactividad, lo que facilita el paso del funcionamiento manual al control automático.
3. Resistencia a la corrosión y garantía de seguridad: La carcasa está fabricada con materiales resistentes a ácidos y álcalis, lo que la hace adecuada para entornos operativos complejos.
4. Excelente aplicabilidad en ingeniería: El sensor de caudal/medidor de caudal CPD es compacto, no requiere corte de tuberías y tiene requisitos muy bajos en cuanto a secciones rectas de tubería. Se adapta perfectamente a las configuraciones de tuberías estrechas y complejas del interior de los equipos de limpieza, lo que facilita el diseño y el mantenimiento de los equipos.
5. Actualización inteligente: La adaptabilidad a múltiples medios y la integración con el IoT permiten la trazabilidad de los datos de caudal y el mantenimiento predictivo. Esto mejora significativamente la calidad y la uniformidad de la limpieza, impulsando la actualización inteligente de los equipos para satisfacer los requisitos avanzados de los procesos.

Conclusión

Los datos precisos de caudal proporcionados por el sensor de caudal ultrasónico de montaje en abrazadera CPD permiten el mantenimiento predictivo, la autooptimización de los parámetros de proceso y el análisis eficiente del consumo de energía y materiales.
Ayuda a los fabricantes de equipos de limpieza a crear procesos de limpieza más inteligentes, transparentes y eficientes, logrando un mejor control de los costes y una calidad del producto más estable para obtener una ventaja competitiva duradera.
