Sensores de caudal que se adaptan a tu proceso

{{{sourceTextContent.subTitle}}}

Del prototipo a la producción: casos de éxito documentados de fabricantes de equipos originales (OEM)

{{{sourceTextContent.description}}}

Los sensores de caudal ultrasónicos se especifican cada vez más como componentes OEM en dispositivos médicos, sistemas de bioprocesos, herramientas para semiconductores y automatización industrial, pero el factor decisivo para la mayoría de los compradores ya no es una simple cifra de precisión. El factor decisivo es si el proveedor puede diseñar el sensor adaptándolo al sistema: el tamaño de los tubos, las propiedades del fluido, el protocolo de salida, las restricciones de la carcasa y el calendario de producción.

La brecha de integración en los sensores de caudal estándar

Los equipos de compras que pasan de la fase de evaluación a la de ejecución se enfrentan a un problema recurrente: los sensores de caudal de catálogo rara vez se ajustan a las restricciones de integración de un nuevo producto. Un sensor con el rango de caudal adecuado puede tener un material de carcasa inadecuado para el fluido. Un sensor con la precisión adecuada puede emitir un protocolo de señal que el controlador no pueda leer. Un sensor con el rendimiento adecuado puede requerir un corte de tubería que incumpla un requisito de sala limpia o de esterilidad.

La oportunidad radica en recurrir a un fabricante cuyo modelo de producción esté diseñado en torno a la adaptación. En el segmento de los sensores de caudal ultrasónicos, esto significa un proveedor capaz de ajustar las dimensiones físicas, las interfaces eléctricas, la marca, los protocolos de comunicación y los materiales de la carcasa sin perder el rendimiento de medición subyacente. También significa un proveedor cuyo equipo de ingeniería pueda dar respuesta a las cuestiones de integración durante el desarrollo, y no solo durante la compra inicial.

El modelo de producción de XY-TEK: OEM, ODM y diseño a medida

XY-TEK es una empresa de alta tecnología fundada en 2018, que cuenta con unas instalaciones de 5.000 m² con 50 empleados, un equipo de I+D formado por más de 30 ingenieros y una producción anual de más de 8.000 unidades. Aproximadamente la mitad de la producción se exporta a los mercados mundiales. La gama de productos de la empresa se centra en sensores de caudal ultrasónicos y medidores de caudal para la gestión y el control de fluidos, especialmente para tubos de pequeño diámetro y mediciones de caudales bajos.

El modelo de producción de XY-TEK se articula en torno a tres modalidades: OEM, ODM y diseño a medida. El alcance de la personalización publicado abarca el tamaño del sensor, la interfaz, la impresión del logotipo, el protocolo de comunicación y el material de la carcasa. Para los pedidos OEM y ODM, el plazo de entrega mensual es de 15 a 25 días; para los proyectos de diseño a medida, de 20 a 30 días. El plazo de entrega total es de 1 a 2 meses, y la cantidad mínima de pedido para las series de producción es de 50 unidades.

El control de calidad se documenta en dos niveles: todas las unidades OEM y ODM se someten a pruebas al 100 % antes del envío, y se ofrece la posibilidad de una inspección por parte de terceros para los pedidos de diseño a medida. La asistencia posventa incluye soporte de ingeniería en línea, asistencia técnica remota y garantía de calidad. Para los productos estándar de catálogo, las especificaciones de adquisición establecen una cantidad mínima de pedido de 1 unidad, con inspección y calibración en fábrica realizadas antes del envío.

Fundamentos técnicos: una plataforma de sensores diseñada para la integración

La plataforma de sensores de caudal ultrasónicos de XY-TEK abarca siete arquitecturas de medición —de fijación exterior, en línea, de bajo caudal, de medición de caudal OEM, de caudal pulsátil, de detección de burbujas y de uso único— con rangos de funcionamiento documentados que van desde 0,1 ml/min hasta 100 l/min en toda la gama. Este rango es importante para los compradores OEM, ya que la mayoría de los proyectos de integración comienzan con una geometría de tubería y un rango de caudal definidos, y no con el sensor.

El segmento de bajo caudal está representado por la serie TGU, un sensor de caudal ultrabajo con un canal de medición en forma de U compatible con tubos flexibles de PVC, silicona, PFA, PE y PUR. Mide caudales a partir de 1 ml/min con una precisión de ±1 % y una exactitud de medición de hasta ±0,1 ml/min, y está diseñado para microdosificación, recubrimiento y control de dosificación. El segmento de medición en línea está representado por las series TPD y TPK, ambas con una precisión nominal de ±2 % en un rango de funcionamiento de 0,5 a 100 L/min y que cubren diámetros de tubería desde DN4 hasta DN50. El segmento de montaje con abrazadera incluye la serie CPD (precisión del ±2 %, 0,1-50 L/min, pantalla LED integrada y detección de burbujas de aire), la serie CS (precisión del ±3 %, 0,1-50 L/min, para tubos de plástico rígido como PFA, PTFE y PVDF), y la serie CG (precisión de ±3 %, 0,02–20 l/min, para tubos de plástico flexibles con superficies internas y externas lisas, que admite la detección de flujo bidireccional y salidas analógicas, de impulsos y RS485).

XY-TEK también suministra variantes especializadas: el caudalímetro de fijación por abrazadera de la serie CM para fabricantes de equipos originales (OEM), con salida RS485 para su integración en dispositivos médicos, equipos OEM y sistemas de laboratorio; el sensor de caudal pulsátil de la serie TH para pruebas cardiovasculares y hemodinámicas; el detector de burbujas de la serie BG, que detecta burbujas de un tamaño equivalente a un tercio del diámetro interior del tubo; y el sensor de caudal de un solo uso de la serie SU para el sector biofarmacéutico, los sistemas de un solo uso y la fabricación de productos médicos. La empresa es titular de patentes de invención concedidas por la Administración Nacional de Propiedad Intelectual de China (CNIPA), incluida la patente n.º 7946602 sobre tecnología de detección de caudal de líquidos y mejora de filtros, concedida el 16 de junio de 2025 y válida hasta el 16 de junio de 2045, así como patentes sobre tecnología de sensores de caudal ultrasónicos y tecnología de caudalímetros ultrasónicos, concedidas el 1 de noviembre de 2022 y válidas hasta el 1 de noviembre de 2042.

Capacidad de implementación: tres casos de uso documentados con fabricantes de equipo original (OEM)

Los sensores de caudal ultrasónicos de XY-TEK cuentan con implementaciones documentadas en los ámbitos de la refrigeración por líquido, la fabricación de baterías de iones de litio y la microdosificación electrónica: tres áreas de aplicación con diferentes propiedades de los fluidos, requisitos de precisión y limitaciones de integración.

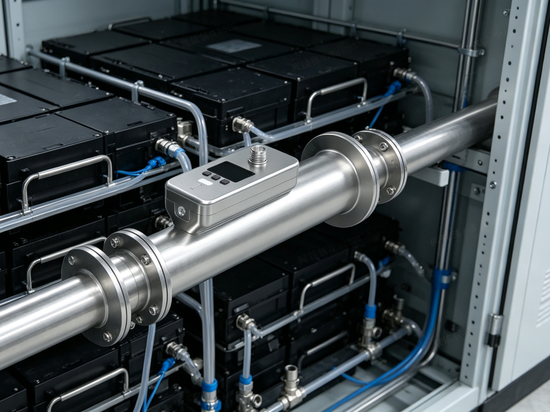

1. Sistemas de refrigeración líquida: monitorización no invasiva del refrigerante
El sensor de caudal de refrigerante no invasivo de XY-TEK (serie CG, modelo 3807) está diseñado para monitorizar el caudal de refrigerante no conductor, evitar el sobrecalentamiento, detectar fugas y obstrucciones, y optimizar la eficiencia de refrigeración en los sistemas de refrigeración líquida. Entre sus características más destacadas figuran la medición no invasiva, la alta estabilidad, la monitorización en tiempo real, la amplia adaptabilidad a distintos refrigerantes y la baja pérdida de presión. El sensor ha sido implantado por centros de datos, fabricantes de equipos industriales, fabricantes de dispositivos médicos y fabricantes de estaciones de recarga en EE. UU., China, Alemania, Japón, Corea y Singapur. En proyectos con una vida útil típica de entre 2 y 4 años, los usuarios han informado de un rendimiento de refrigeración estable, un menor consumo energético, una mayor vida útil de los equipos, la detección temprana de anomalías y menos tiempo de inactividad.

2. Fabricación de baterías de iones de litio: inyección de electrolito sin contaminación
El sensor de caudal ultrasónico de montaje en pinza de la serie CPD (modelo 3803) aborda una limitación diferente: monitorizar el flujo de electrolito sin contaminarlo. El sensor permite una instalación en pinza sin necesidad de cortar tuberías, ofrece una medición sin contacto y libre de contaminación, es altamente compatible con medios corrosivos y permite la medición bidireccional. Se utiliza para la monitorización no invasiva del caudal de electrolito, garantizando la precisión de la inyección y detectando burbujas o fugas. Su implantación abarca entre 10 y 30 líneas de producción en fabricantes de baterías de iones de litio y de equipos de nuevas energías en China, EE. UU., Alemania, Corea, Japón, India, Singapur y Tailandia. Tras 2-3 años de funcionamiento estable, las instalaciones han registrado una mayor uniformidad de las baterías, una reducción de la tasa de rechazo, un bajo mantenimiento y una mayor seguridad en la producción, al tiempo que se han resuelto los problemas de riesgo de contaminación y de corte de tuberías asociados a los sensores en línea tradicionales.

3. Fabricación de productos electrónicos: dosificación de microflujos y soldadura
El sensor de caudal ultrasónico de bajo caudal de la serie TGU (modelo 3806) permite medir caudales ultrabajos en la producción de productos electrónicos. Mide caudales pulsados de microflujo de hasta 1 ml/min con una precisión de ±1 % y una respuesta rápida ante caudales pulsantes, lo que permite la medición y el control en tiempo real, la detección de burbujas, obstrucciones y fugas, así como el registro de datos del proceso. Su diseño no incluye piezas móviles, es resistente a la corrosión, no requiere mantenimiento, permite la medición bidireccional y cuenta con conectores estándar para una instalación rápida. El sensor ha sido adoptado por empresas de fabricación de productos electrónicos, fábricas de SMT/EMS y fabricantes de equipos de soldadura por ola selectiva en EE. UU., China, Alemania, Italia, Francia, el Reino Unido y los Países Bajos. Las implementaciones realizadas a lo largo de un periodo de entre 1 y 3 años han puesto de manifiesto una mejora en la calidad y la uniformidad de la soldadura, una reducción de las soldaduras frías y de las faltas de soldadura, un menor desperdicio de fundente y menores costes de reelaboración, así como un mayor rendimiento de la producción.

Contexto de mercado: la detección de caudal por ultrasonidos gana impulso en las compras

El mercado global de medidores de caudal se estimó en 10 640 millones de dólares en 2024 y se prevé que alcance los 15 170 millones de dólares en 2030, según Grand View Research. Dentro de este mercado, el segmento de los medidores de caudal ultrasónicos se valoró en 1 520 millones de dólares en 2025 y se estima que crecerá hasta los 2 280 millones de dólares en 2031, según Mordor Intelligence. Asia-Pacífico ostentó la mayor cuota regional del mercado de medidores de caudal ultrasónicos en 2025, con un 38,6 %, según Fortune Business Insights, una concentración coherente con la base geográfica de las cadenas de suministro de la fabricación de baterías y productos electrónicos.

Los datos específicos del sector refuerzan las oportunidades para los fabricantes de equipos originales (OEM). El control de caudal en la industria de los semiconductores se estimó en 5.83 mil millones de dólares en 2024, centrado en la gestión de fluidos de alta pureza, según Market Research Future. El segmento de los caudalímetros ultrasónicos de fijación por abrazadera se valoró en 1 250 millones de dólares en 2024 y se prevé que crezca a una tasa compuesta anual (CAGR) del 7,4 % hasta 2032, según Global Information, Inc. En cuanto a las normas, la ISO 24062:2023 especifica los requisitos para los caudalímetros ultrasónicos de tiempo de tránsito de montaje en tubería para líquidos y gases en conductos cerrados, y los sensores médicos —incluidos los sensores de caudal para respiradores y la administración de fármacos— están sujetos a los sistemas de gestión de la calidad de la norma EN ISO 13485. Para los compradores de fabricantes de equipo original (OEM), esto implica que la detección de caudal por ultrasonidos es una categoría cuantificable y respaldada por normas, con presupuestos específicos en los segmentos médico, de semiconductores e industrial.

Sensores de pinza frente a medidores en línea: un marco de integración para fabricantes de equipos originales

Para los integradores de fabricantes de equipos originales, la decisión arquitectónica principal es elegir entre sensores de pinza (no invasivos) y medidores de caudal en línea, y XY-TEK ofrece ambas opciones. Los sensores de fijación exterior, como las series CPD, CS y CG, se acoplan al exterior de la tubería existente, preservando la integridad del recorrido del fluido. Las ventajas documentadas son evidentes: no es necesario cortar la tubería, no hay riesgo de contaminación y son compatibles con medios corrosivos, tal y como se ha demostrado en aplicaciones de inyección de electrolitos y refrigeración líquida. Los sensores en línea, como los de las series TPD y TPK, se integran en la tubería y ofrecen una precisión de ±2 % en tuberías de diámetros nominales (DN) de 4 a 50, lo que resulta adecuado para instalaciones permanentes en las que el sensor puede incorporarse al sistema desde el principio.

Marco de decisión: elija un sensor de fijación por abrazadera cuando el recorrido del fluido deba permanecer cerrado, el medio sea corrosivo o estéril, o la instalación sea una adaptación; elija un sensor en línea cuando el sensor pueda integrarse en la arquitectura original del sistema y se requiera un punto de medición en línea permanente de DN4 a DN50.

Durante la evaluación, debe tenerse en cuenta una limitación importante: la medición ultrasónica con sensor de pinza depende del estado físico de la tubería existente. La serie CG está especificada para tuberías de plástico flexibles con superficies interiores y exteriores lisas, mientras que las series CS y CPD están especificadas para tuberías de plástico rígidas, como PFA, PTFE y PVDF. Si el sistema en cuestión utiliza tuberías con superficies rugosas, paredes compuestas o dimensiones no estándar, una configuración en línea puede ser la opción más fiable. En la práctica, las especificaciones de las tuberías deben concretarse antes de seleccionar la arquitectura del sensor.

Perspectivas: la capacidad como criterio de adquisición

Para los compradores que pasan de la fase de evaluación a la de ejecución, los criterios de selección de los sensores de caudal ultrasónicos están cambiando. Las fichas técnicas estáticas siguen siendo necesarias, pero las cuestiones que diferencian a los proveedores son de carácter operativo: ¿Se puede cambiar el material de la carcasa para garantizar la compatibilidad con el fluido? ¿Se puede adaptar el protocolo de comunicación al controlador existente? ¿Se pueden adaptar la impresión del logotipo, la interfaz y el tamaño del sensor sin alargar el plazo de desarrollo? Las respuestas documentadas de XY-TEK son sus opciones de personalización —tamaño del sensor, interfaz, impresión del logotipo, protocolo de comunicación y material de la carcasa—, respaldadas por pruebas al 100 % antes del envío, la posibilidad de inspección por terceros y un plazo de producción de 1 a 2 meses con un pedido mínimo de 50 unidades. Para los equipos de compras de los fabricantes de equipos originales (OEM), la calidad del sensor depende del proceso de ingeniería que hay detrás; la capacidad de adaptación es lo que realmente marca la diferencia.
