Selección de sensores de caudal según la aplicación: una guía para elegir el más adecuado para cada proyecto

{{{sourceTextContent.subTitle}}}

Cómo adaptar los sensores ultrasónicos a las limitaciones de tu proceso, y no al revés

{{{sourceTextContent.description}}}

La selección de un sensor de caudal rara vez se basa en una sola especificación. La idoneidad para un proyecto depende del fluido que se va a medir, del material de los tubos, del rango de caudal previsto, del espacio de instalación y de si el recorrido del fluido permite utilizar un sensor en contacto con el fluido. Para los compradores de fabricantes de equipos originales (OEM) que evalúan la tecnología ultrasónica, la verdadera cuestión es cómo traducir las condiciones de la aplicación en el tipo de sensor y la salida adecuados.

El problema: los sensores de caudal estándar a menudo no se adaptan a la aplicación

Los ingenieros de fabricantes de equipos originales (OEM) se enfrentan a un problema habitual a la hora de especificar sensores de caudal: un producto que funciona sobre el papel puede fallar en la práctica porque el fluido es pulsante, la tubería es demasiado pequeña o el proceso no admite contaminación. Muchos sensores de caudal tradicionales requieren realizar un corte en la tubería, añadir volumen muerto o colocar piezas mecánicas en contacto con el líquido. Estas limitaciones resultan especialmente problemáticas en dispositivos médicos, la producción biofarmacéutica y los procesos industriales automatizados, donde la limpieza, la baja pérdida de presión y una instalación compacta son fundamentales.

Los sensores de caudal ultrasónicos resuelven parte de este problema midiendo el caudal desde el exterior del tubo mediante ultrasonidos. Dado que el sensor no necesita estar dentro del fluido, no se produce desgaste mecánico, ni contaminación del fluido, ni pérdida de presión debida a un elemento saliente. El reto que queda por resolver es elegir el tipo de montaje, el rango de caudal y la salida adecuados para cada proyecto. Los datos de mercado publicados respaldan el creciente interés por esta tecnología: el mercado mundial de caudalímetros se estimó en 10 640 millones de dólares en 2024 y se prevé que alcance los 15 170 millones de dólares en 2030, según Grand View Research. Mordor Intelligence valoró el mercado de los caudalímetros ultrasónicos en 1.52 mil millones de dólares en 2025, con un crecimiento previsto hasta los 2.28 mil millones de dólares para 2031.

La solución de XY-TEK: una gama de productos ultrasónicos orientada a proyectos

XY-TEK ofrece una amplia gama de sensores y medidores de caudal ultrasónicos diseñados para satisfacer distintos requisitos de instalación y de proceso. La gama incluye sensores de fijación por abrazadera para adaptaciones no invasivas, medidores en línea para integración permanente, sensores de un solo uso para líneas de bioprocesos estériles, detectores de burbujas para tubos médicos de seguridad crítica y sensores pulsátiles para la investigación cardiovascular. Esta variedad permite a los equipos de proyecto seleccionar una familia de sensores que se adapte a la aplicación, en lugar de imponer una única tecnología a todos los procesos.

El sensor de caudal ultrasónico de fijación por abrazadera de la serie CG es compacto y puede medir el caudal y proporcionar resultados sin necesidad de circuitos externos. Se puede fijar directamente sobre tubos de plástico flexibles para medir el caudal de líquido y detectar burbujas de aire. El caudalímetro ultrasónico de la serie CM es un diseño de fijación por abrazadera orientado a fabricantes de equipos originales (OEM) con salida RS485, tamaño compacto y transmisión de señal estable para equipos de laboratorio y sistemas de control de fluidos. Para caudales muy bajos, el sensor de caudal ultrasónico de bajo caudal de la serie TGU utiliza un canal de medición en forma de U y es compatible con tubos de PVC, silicona y PE, con una precisión de medición de hasta ±0,1 ml/min en un rango de funcionamiento de 0,1 a 1000 ml/min.

Para proyectos que requieren una conexión en contacto con el fluido, XY-TEK también ofrece los sensores de caudal ultrasónicos en línea de las series TPK y TPD. Estos caudalímetros en línea integrados carecen de piezas móviles y requieren poco mantenimiento, con una precisión del ±2 % y compatibilidad con tuberías de proceso de plástico y acero inoxidable. La serie TPK cubre diámetros nominales de DN4 a DN50, mientras que la serie TPD está especificada para instalaciones de DN15 a DN50. Ambas se utilizan en automatización industrial, fabricación de baterías, procesamiento químico y aplicaciones de refrigeración por líquido.

Cómo funciona en la práctica la detección de caudal por ultrasonidos

Los sensores de caudal ultrasónicos de XY-TEK funcionan mediante el método de diferencia de tiempo de tránsito, a menudo denominado método de diferencia de tiempo ultrasónico. Dos transductores envían ondas sonoras a través de la pared del tubo y del líquido, y el sensor mide la diferencia en el tiempo de llegada provocada por el caudal. Dado que la trayectoria de medición puede atravesar tubos de plástico flexibles o rígidos, el sensor no necesita entrar en contacto con el líquido. Esta es la base de la medición sin contacto mediante abrazadera.

Para el control de procesos en tiempo real, el enfoque de medición de XY-TEK permite la monitorización en línea con una respuesta del orden de milisegundos, la detección automática de burbujas u obstrucciones y la función de alarma. En entornos médicos y de bioprocesos, los requisitos especiales incluyen que sea no invasivo, sin contacto, sin contaminación y sin pérdida de presión. La serie CG, por ejemplo, es compacta y puede fijarse directamente sobre tubos de plástico flexibles para medir con precisión el caudal de líquido y detectar burbujas de aire. También admite la detección bidireccional del flujo y salidas analógicas, de impulsos o RS485, lo que la hace flexible para la integración por parte de fabricantes de equipos originales (OEM).

A modo de referencia, la norma ISO 24062:2023 especifica los requisitos para los medidores ultrasónicos de tiempo de tránsito de tipo «clamp-on» para líquidos y gases en conductos cerrados. En el ámbito de los dispositivos médicos, los controles de proceso también se ven influidos por las expectativas de gestión de la calidad, como la norma EN ISO 13485. Los equipos de proyecto deben confirmar qué normas se aplican a su mercado objetivo y a la clase de instalación prevista.

Escenarios de aplicación: adaptación de los sensores XY-TEK a las necesidades del proyecto

Automatización industrial

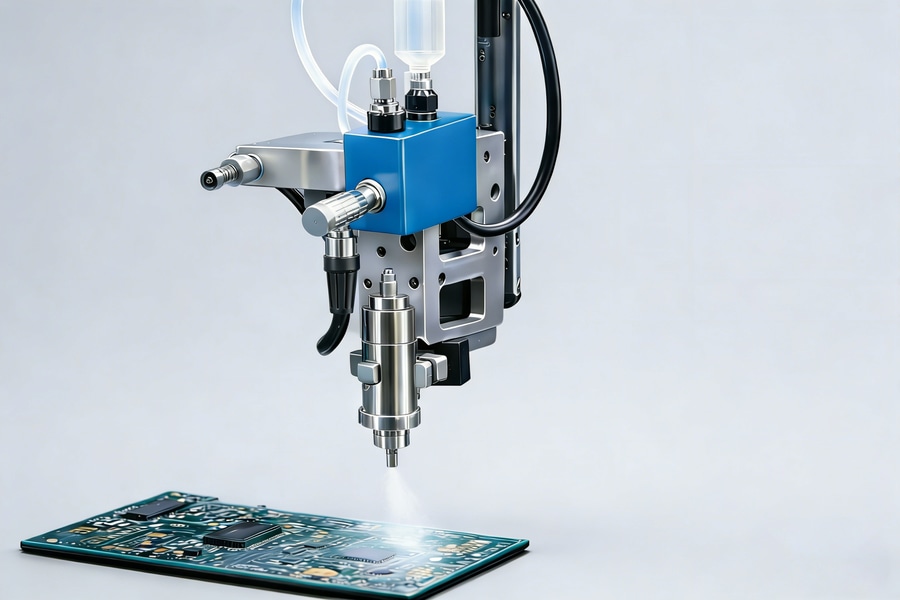

En escenarios de automatización industrial, los sensores XY-TEK supervisan líquidos con flujo pulsante y microcaudales en sistemas de pulverización, dosificación y limpieza. Detectan burbujas, obstrucciones o condiciones de flujo anómalas en tuberías industriales. Entre los equipos típicos compatibles se incluyen máquinas dispensadoras, equipos de soldadura por ola selectiva, máquinas de recubrimiento, equipos de limpieza, bombas de suministro de líquidos, sistemas de control industrial y líneas de producción automatizadas. La serie CPD es un sensor compacto integrado de fijación por abrazadera con pantalla LED incorporada y compatibilidad con salidas digitales, lo que facilita su adaptación a equipos existentes sin necesidad de cortar tuberías.

Dispositivos médicos

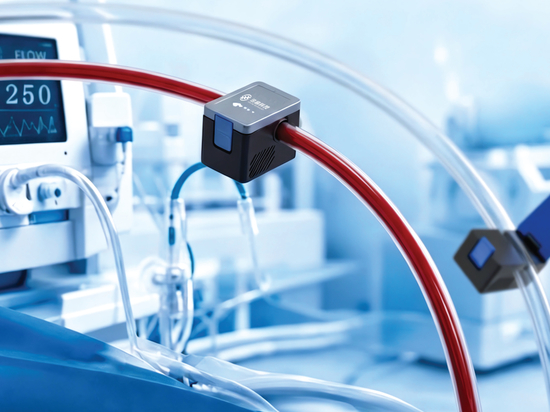

Las aplicaciones en dispositivos médicos exigen una higiene y una biocompatibilidad estrictas. El enfoque ultrasónico no invasivo de XY-TEK está diseñado para monitorizar el flujo sanguíneo y el funcionamiento de las bombas en sistemas como máquinas de diálisis, sistemas ECMO y soportes cardíacos artificiales. Las series CG y CM son adecuadas en este contexto, ya que se montan en el exterior de tubos flexibles de grado médico y no contaminan la vía del fluido. El sensor de caudal pulsátil de la serie TH está diseñado específicamente para pruebas de flujo cardiovascular, con captura de pulsaciones a alta velocidad y una precisión de medición del ±2 %.

Bioprocesos y producción farmacéutica
En la producción biofarmacéutica, los sensores de caudal deben ser compatibles con tubos sanitarios, caudales bajos y requisitos de limpieza estrictos. Los sensores de fijación por abrazadera de XY-TEK supervisan el rendimiento de las bombas de perfusión, detectan burbujas durante la filtración y el trasvase, y proporcionan datos de caudal para sistemas de filtración de flujo tangencial y cromatografía. El sensor de caudal ultrasónico de un solo uso de la serie SU es una opción adicional para sistemas de un solo uso, ya que utiliza un canal de medición desechable y materiales poliméricos biocompatibles. Es apto para aplicaciones estériles y ofrece una precisión de ±2 % en un rango de 0,05-10 l/min.

Ejemplos de proyectos seleccionados

En los circuitos de refrigeración por líquido de centros de datos y equipos industriales, los sensores ultrasónicos no invasivos de XY-TEK se han utilizado para supervisar el caudal de refrigerante no conductor, evitar el sobrecalentamiento y detectar fugas u obstrucciones. Los resultados de los proyectos incluyen un rendimiento de refrigeración estable, un menor consumo energético, una reducción del tiempo de inactividad y una mayor vida útil de los equipos durante un periodo de servicio de entre dos y cuatro años aproximadamente. En la producción de baterías de iones de litio, se han aplicado sensores de pinza de la serie CPD a las líneas de inyección de electrolito, lo que permite una monitorización no invasiva sin necesidad de cortar las tuberías y contribuye a mejorar la uniformidad de las baterías y a reducir las tasas de rechazo. En la fabricación de productos electrónicos, los sensores de bajo caudal de la serie TGU se han utilizado en líneas de soldadura por ola selectiva para supervisar el flujo pulsado de microfundente, con una respuesta rápida y sin piezas móviles, lo que ayuda a reducir el desperdicio de fundente y las repeticiones de trabajo.

Análisis de las tendencias del mercado

Tres tendencias de mercado verificables refuerzan la importancia de la selección de sensores de caudal ultrasónicos específicos para cada proyecto. En primer lugar, el segmento de los sensores ultrasónicos está creciendo más rápido que muchas categorías tradicionales de caudalímetros: Mordor Intelligence estima que el mercado mundial de caudalímetros ultrasónicos alcanzará los 1.52 mil millones de dólares en 2025, aumentando hasta los 2.28 mil millones de dólares en 2031. En segundo lugar, el segmento de los caudalímetros ultrasónicos de fijación por abrazadera se valoró en 1.25 mil millones de dólares en 2024, con una tasa de crecimiento anual compuesta prevista del 7,4 % hasta 2032, según Global Information. En tercer lugar, Asia-Pacífico ostentó la mayor cuota regional del mercado de caudalímetros ultrasónicos en 2025, con un 38,6 %, según Fortune Business Insights, debido a la continua expansión industrial.

En sectores verticales especializados, la gestión de fluidos de precisión también se está expandiendo. El control de caudal en la industria de los semiconductores se estimó en 5.83 mil millones de dólares en 2024, según Market Research Future, lo que refleja la demanda de manipulación de fluidos de alta pureza. La cartera de productos de XY-TEK incluye sensores de bajo caudal y de montaje en tubería utilizados en procesos relacionados con los semiconductores, como la dosificación de productos químicos, la refrigeración por líquido y la monitorización de agua de alta pureza. Para los equipos de proyecto, estas tendencias sugieren que los proveedores que cuentan con líneas de productos tanto de montaje en tubería como en línea pueden dar respuesta a una gama más amplia de aplicaciones futuras que los proveedores limitados a una sola tecnología.

Detección de caudal por ultrasonidos frente a la tradicional: una limitación real

En comparación con las tecnologías tradicionales en línea, como los caudalímetros de turbina o de Coriolis, los sensores de sujeción por abrazadera por ultrasonidos ofrecen una clara ventaja estructural: no tienen piezas móviles, no requieren realizar cortes en la tubería y mantienen cerrada la vía del fluido. Esto los hace atractivos para líneas de bioprocesos estériles, tuberías médicas y equipos industriales reacondicionados. Los modelos ultrasónicos en línea ofrecen ventajas similares, al tiempo que incorporan una conexión en contacto con el fluido que puede integrarse de forma permanente en los nuevos diseños de equipos.

Una limitación real de la medición ultrasónica de tipo «clamp-on» es que depende del acoplamiento acústico entre el sensor y la pared del tubo. Si la superficie del tubo presenta una gran acumulación de incrustaciones, o si el fluido contiene una concentración muy elevada de burbujas o sólidos, la calidad de la señal ultrasónica puede verse degradada. En tales casos, un sensor ultrasónico en línea en contacto con el fluido o una tecnología alternativa pueden resultar más fiables. XY-TEK aborda este problema ofreciendo familias de productos tanto de montaje con abrazadera como en línea, de modo que los equipos de proyecto puedan elegir el método de medición que mejor se adapte a las condiciones reales del proceso, en lugar de limitarse a un único formato de sensor.

Perspectivas de futuro para la detección de caudal específica para cada proyecto

A medida que los fabricantes de equipos originales sigan integrando la medición de caudal en dispositivos compactos y específicos para cada aplicación, los proyectos requerirán cada vez más una geometría de sensores, protocolos de comunicación y señales de salida personalizados. La base de fabricación de XY-TEK incluye una fábrica de 5.000 m² en Shanghái, un equipo de I+D formado por más de 30 ingenieros y una capacidad de producción anual de más de 8.000 unidades. Para proyectos OEM y ODM, las opciones de personalización incluyen el tamaño del sensor, la interfaz, la impresión del logotipo, el protocolo de comunicación y el material de la carcasa, con un pedido mínimo típico de 50 unidades y un plazo de entrega de uno a dos meses.

El control de calidad es otro aspecto clave para la adecuación del proyecto. XY-TEK aplica pruebas al 100 % antes del envío para la producción OEM/ODM, y se ofrece la posibilidad de inspección por terceros para los pedidos de diseño personalizado. La asistencia posventa incluye soporte de ingeniería en línea, asistencia técnica remota y cobertura de garantía de calidad. Estas capacidades son importantes para los compradores que necesitan una integración predecible y un suministro a largo plazo, especialmente cuando el sensor se integra en un dispositivo médico, una herramienta de producción automatizada o un sistema de refrigeración por líquido.
