Garantizar el flujo de la vida: la aplicación fundamental de los sensores de flujo ultrasónicos en la ECMO y los sistemas de circulación extracorpórea

{{{sourceTextContent.subTitle}}}

Monitorización precisa para un funcionamiento seguro y eficiente de los sistemas de soporte vital

{{{sourceTextContent.description}}}

1. Circulación extracorpórea / Sistemas ECMO: el «motor externo» de la vida

La oxigenación por membrana extracorpórea (ECMO), a menudo denominada «máquina cardiopulmonar artificial», es una tecnología médica de urgencia que se utiliza para apoyar o sustituir por completo la función del corazón y/o los pulmones. En intervenciones cardíacas de alto riesgo, como la sustitución transcatéter de la válvula aórtica (TAVR), así como en la reanimación de pacientes de la Unidad de Cuidados Intensivos (UCI) que sufren insuficiencia respiratoria o circulatoria grave, la ECMO constituye la última línea de defensa para la vida.

Durante este proceso, la sangre circula continuamente a través del circuito de ECMO, completando el intercambio de oxígeno y dióxido de carbono a través de un oxigenador (pulmón de membrana). La estabilidad y el control preciso del caudal sanguíneo durante esta circulación extracorpórea están directamente relacionados con la seguridad del paciente y la eficacia general del tratamiento.

2. Los graves retos de la monitorización del flujo sanguíneo en la ECMO

La monitorización del flujo dentro de un circuito sanguíneo de ECMO exige algo más que la simple precisión en la medición; debe dar la misma prioridad a la seguridad de la sangre, la integridad del circuito y la fiabilidad operativa a largo plazo. Dado que el flujo sanguíneo está directamente vinculado a la supervivencia del paciente, normalmente se exige que los dispositivos de monitorización del flujo minimicen cualquier impacto adicional en el recorrido de la sangre. En consecuencia, la monitorización del flujo en la ECMO se enfrenta a los siguientes retos:

→ Ausencia de interferencias con el circuito sanguíneo: El circuito de la ECMO debe funcionar con estabilidad continua. Los dispositivos de monitorización del flujo deben, en la medida de lo posible, evitar alterar la estructura de los tubos, aumentar la resistencia o crear perturbaciones fluídicas adicionales.
→ Evitar el contacto con la sangre y los riesgos de contaminación: en cuanto un sensor entra en contacto directo con la sangre, surgen problemas complejos relacionados con la esterilidad, la compatibilidad de los materiales, la hemocompatibilidad y el uso de consumibles de un solo uso. Para los sistemas de ECMO que requieren un funcionamiento prolongado, un método de medición sin contacto ofrece ventajas significativas.
→ Mitigar los riesgos de trombosis y hemólisis: Durante la circulación extracorpórea, la sangre es muy sensible a los cambios en el campo de flujo y a la tensión de cizallamiento mecánica. La solución de monitorización del flujo debe evitar introducir restricciones innecesarias, alteraciones estructurales o zonas de alto cizallamiento local dentro del tubeo.
→ Estabilidad durante el funcionamiento a largo plazo: Dado que la ECMO puede funcionar durante varios días o más, el sensor de flujo debe mantener mediciones estables a lo largo de su prolongado periodo de funcionamiento, al tiempo que se adapta a los cambios en las propiedades de la sangre, el estado de los tubos y el complejo entorno clínico.
→ Detección oportuna de un flujo anómalo: El caudal es un parámetro crítico para evaluar el estado del circuito de ECMO. Un flujo anómalo puede estar relacionado con factores como la oclusión del circuito, el rendimiento de la bomba u otros problemas. Por lo tanto, la monitorización continua y fiable del flujo es esencial para sentar las bases del control del dispositivo y del criterio clínico.

3. Sensores de flujo ultrasónicos: los «guardianes de la seguridad» de los sistemas extracorpóreos

Para hacer frente a los puntos débiles mencionados anteriormente, la tecnología de detección de flujo por ultrasonidos se ha consolidado como el estándar ideal para la ECMO y los dispositivos extracorpóreos gracias a sus ventajas físicas únicas. Utilizando el principio del «tiempo de tránsito», estos sensores calculan la velocidad de la sangre con una precisión excepcional mediante la transmisión y recepción de señales ultrasónicas de alta frecuencia. Su valor fundamental en los sistemas extracorpóreos se pone de manifiesto en tres aspectos críticos:

→ Verificación del flujo y diagnóstico de anomalías en el circuito: En entornos clínicos, una colocación incorrecta de los tubos puede restringir inadvertidamente el flujo sanguíneo. Al comparar el flujo real medido en tiempo real por el sensor ultrasónico con el caudal ajustado de la bomba de sangre, el sistema puede garantizar la precisión de las alarmas de obstrucción. Esto ayuda al personal médico a corregir rápidamente problemas como tubos pellizcados o retorcidos.
→ Alerta temprana de coágulos y prevención de la hiperperfusión: El oxigenador es el componente más susceptible de sufrir trombosis en un sistema de ECMO. Cuando comienzan a formarse microcoágulos dentro de la derivación arteriovenosa o del oxigenador, la resistencia al flujo cambia. Un sensor de flujo ultrasónico instalado en el tubo detecta con gran sensibilidad las fluctuaciones anormales del flujo, lo que proporciona alertas tempranas vitales. Esto previene de forma eficaz la oclusión total del oxigenador o la peligrosa sobreperfusión que se produce cuando el caudal total de la bomba fluye directamente hacia el paciente.
→ Monitorización y prevención de burbujas en tiempo real: Para contrarrestar el riesgo mortal de embolias de aire, los sensores de flujo ultrasónicos avanzados no solo miden el flujo, sino que también integran funciones de detección de burbujas de alta sensibilidad. En el momento en que entra aire debido a un fallo en la línea, el sensor activa instantáneamente una alarma, lo que proporciona un tiempo de reacción valioso para que el equipo detenga automáticamente la bomba o cierre físicamente la línea.

4. XY-TEK: Soluciones de detección de caudal de precisión de grado médico

Con una sólida experiencia en tecnología de detección ultrasónica de fluidos, XY-TEK comprende los estándares extraordinariamente elevados de higiene, seguridad y precisión del sector de los dispositivos médicos. Hemos diseñado una gama de sensores de caudal ultrasónicos adaptados a equipos críticos como la ECMO, las máquinas de hemodiálisis y los corazones artificiales.

1. Series CG y CM: el referente en sensores de fijación por pinza para tubos médicos
Las series CG y CM son las soluciones de medición no invasivas insignia de XY-TEK, que se ajustan perfectamente a los estrictos requisitos de esterilidad de la ECMO.

→ Seguridad absoluta gracias a la medición sin contacto: con un diseño de sujeción por pinza, el sensor simplemente se acopla al exterior de tubos flexibles de grado médico (como los de PVC o silicona). Al no haber contacto físico alguno con la sangre, elimina de raíz los riesgos de contaminación, trombosis y hemólisis, garantizando una seguridad higiénica absoluta.
→ Altamente integradas y compactas: en entornos de UCI con poco espacio, el tamaño de los dispositivos es fundamental. Las series CG/CM integran perfectamente los complejos circuitos de procesamiento de señales en el propio cuerpo del sensor, lo que elimina la necesidad de voluminosas unidades de cálculo externas y ofrece un tamaño ultracompacto.
→ Detección de flujo y burbujas: Estos sensores proporcionan una medición bidireccional del flujo de alta precisión (±3 % R.D.) y, al mismo tiempo, cuentan con detección de burbujas, lo que ofrece una doble redundancia de seguridad para los sistemas extracorpóreos.
→ Baja caída de presión, sin zonas muertas: la sangre fluye sin obstáculos a través del tubo original sin encontrar ningún componente restrictivo del sensor, lo que mantiene una hemodinámica óptima.

2. Serie TH: Monitorización precisa del flujo pulsátil de alta velocidad

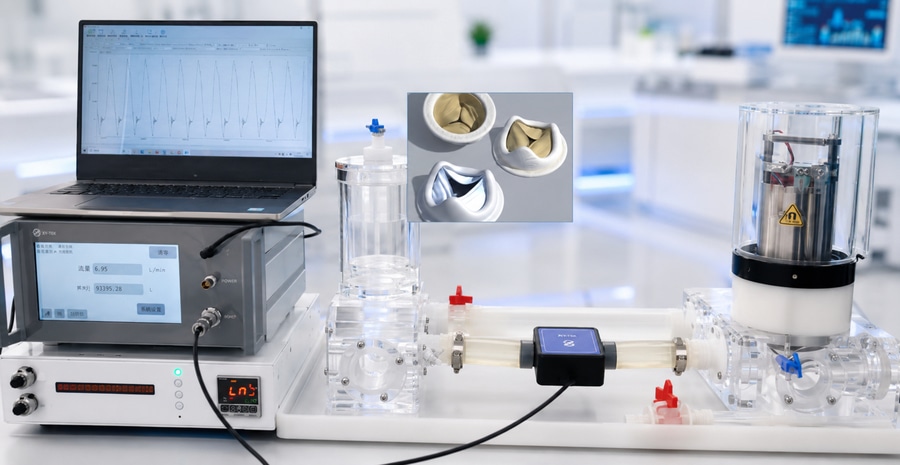

En aplicaciones como los sistemas de prueba relacionados con la ECMO y los sistemas de simulación de circulación extracorpórea, el fluido suele ser impulsado por una bomba, y el flujo puede presentar cambios rápidos o incluso características pulsátiles distintivas. Para dar respuesta a estas exigencias de medición dinámica de caudales a alta velocidad, los sensores de caudal ultrasónicos en línea de la serie TH de XY-TEK pueden integrarse directamente en el circuito de circulación, lo que permite una respuesta rápida a los cambios de caudal y una monitorización estable.

→ Respuesta rápida para la captura precisa del caudal pulsátil a alta velocidad: La serie TH está diseñada para la medición dinámica del caudal a alta velocidad, lo que le permite responder rápidamente a las variaciones del caudal. Es muy adecuada para monitorizar el caudal pulsátil en sistemas de circulación accionados por bomba, proporcionando datos de caudal fiables y en tiempo real para la evaluación del rendimiento del sistema, el control del caudal y la adquisición de datos de ensayo.
→ Instalación en línea para una fácil integración en circuitos de ensayo de circulación: al conectarse directamente a la trayectoria del flujo del sistema mediante racores estándar, elimina la necesidad de ajustar la medición en función del material o del espesor de la pared de los tubos externos. Esto facilita una integración estable en sistemas de ensayo relacionados con la ECMO y simuladores de circulación extracorpórea.
→ Diseño de trayectoria de flujo lisa para minimizar interferencias adicionales: gracias a su canal interno liso y recto, sin piezas móviles, reduce las obstrucciones adicionales y la pérdida de presión durante el flujo de fluidos. Esto ayuda a minimizar el impacto del sensor en el campo de flujo del sistema de circulación, lo que lo hace más adecuado para la monitorización dinámica del flujo de circulación.

En misiones de salvamento en las que cada segundo cuenta, la más mínima desviación en los datos es una cuestión de vida o muerte. Al proporcionar sensores de caudal ultrasónicos de montaje en pinza y en línea excepcionalmente fiables, XY-TEK constituye la sólida columna vertebral técnica para los fabricantes mundiales de equipos de ECMO y de soporte vital, garantizando que cada gota de la fuente de vida esté protegida con precisión.
