Control de precisión y mantenimiento predictivo: sensores de caudal por ultrasonidos en sistemas de dosificación automatizados

{{{sourceTextContent.subTitle}}}

XY-TEK ofrece soluciones de detección de fluidos de gran fiabilidad para productos químicos de alta pureza

{{{sourceTextContent.description}}}

En la industria de la química fina —ya sea en la microdosificación de aromas y fragancias, la inyección continua de aditivos poliméricos o el tratamiento químico en sistemas de agua industrial—, los procesos de producción están pasando de los «ajustes manuales de válvulas basados en la experiencia» a un «control de precisión basado en datos».

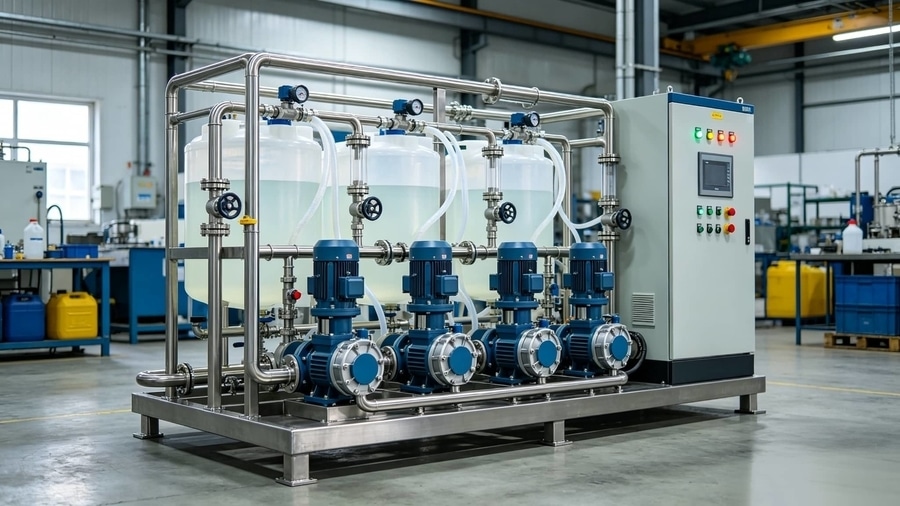

El sistema de dosificación automatizado es la piedra angular de esta transición. La precisión es fundamental: una dosificación insuficiente provoca reacciones químicas incompletas o una calidad del agua por debajo de los estándares; una dosificación excesiva no solo supone un desperdicio de costosos productos químicos, sino que también conlleva el riesgo de contaminación ambiental secundaria. Por lo tanto, la selección del sensor de caudal adecuado para medir el caudal de forma estable y en tiempo real en condiciones de campo complejas determina directamente el rendimiento de la automatización del módulo o sistema de dosificación.

1. Retos de ingeniería en la dosificación de productos químicos de alta pureza
La dosificación automatizada de productos químicos es mucho más que una mera transferencia de líquido; se trata, en esencia, de un «proceso de reacción química microproporcional» altamente controlable. Sin embargo, los ingenieros se enfrentan con frecuencia a cuatro retos principales en la producción real:

→ Captación de microcaudales «de grado de titulación»: En la automatización de laboratorio o en la inyección de aditivos de alto valor, los caudales suelen descender hasta el nivel de ml/min. Los caudalímetros tradicionales no proporcionan lecturas lineales en este rango debido a la fricción mecánica y a las elevadas velocidades mínimas de arranque.
→ Corrosión y contaminación por los fluidos: Los sistemas de dosificación manejan fluidos corrosivos, como ácidos, bases, biocidas oxidantes (p. ej., hipoclorito de sodio), coagulantes/floculantes (PAC/PAM) e inhibidores de incrustaciones. Los materiales en contacto con el fluido deben presentar una compatibilidad química superior.
→ Fiabilidad del sistema a largo plazo: Las obstrucciones en las tuberías causadas por la cristalización de productos químicos afectan gravemente a la precisión del caudalímetro e incluso pueden dañar los sensores.
→ Limitaciones de espacio y costes de mantenimiento: Las modernas plataformas de dosificación son cada vez más compactas y modulares, lo que deja un espacio mínimo para la instalación de sensores, al tiempo que requieren un funcionamiento sin mantenimiento para reducir los paros no planificados.

2. ¿Por qué elegir la medición de caudal por ultrasonidos?
La tecnología ultrasónica basada en el método del tiempo de tránsito resuelve estos problemas operativos gracias a su capacidad de medición sin contacto y a su arquitectura física sin piezas móviles:

→ Control de precisión en bucle cerrado de alta capacidad de respuesta: los sensores ultrasónicos detectan microcambios en la dinámica de los fluidos en milisegundos, proporcionando información continua y de alta precisión a los sistemas de control. Esto permite que las bombas dosificadoras o las válvulas de control realicen microajustes instantáneos en función de las condiciones del reactor en tiempo real, manteniendo las proporciones de los productos químicos dentro del rango óptimo.
→ Datos fundamentales para el mantenimiento predictivo: al no haber piezas móviles internas susceptibles de desgaste, la línea de referencia de la medición se mantiene excepcionalmente estable a lo largo del tiempo. Al supervisar las tendencias a largo plazo de los datos de caudal (como una atenuación anómala de la velocidad del flujo), el sistema puede prever el desgaste de las bombas o la tendencia a la formación de incrustaciones en las tuberías, activando alertas antes de que se produzcan fallos y permitiendo pasar de la «reparación reactiva» al «mantenimiento predictivo».

3. La gama de productos multidimensional de XY-TEK

Para hacer frente a los diversos retos operativos, XY-TEK ha desarrollado una línea de productos completa que abarca tanto diseños en línea como diseños de sujeción no invasivos, adaptados a los distintos nodos de los sistemas de dosificación química.

3.1 Control de microcaudales a nivel milimétrico: serie TGU
Para requisitos de dosificación de caudales ultrabajos en equipos de laboratorio y procesos de química fina, la serie TGU ofrece una solución técnica específica:
→ Canal de flujo en forma de U: a caudales extremadamente bajos, las señales convencionales de tiempo de tránsito ultrasónico son excesivamente débiles. La serie TGU incorpora un exclusivo canal interno en forma de U que prolonga la trayectoria de medición ultrasónica a través del fluido, lo que permite reducir con éxito el límite inferior de medición hasta 1 ml/min.
→ Materiales anticorrosivos: El canal en contacto con el fluido y las juntas están fabricados con materiales de alto rendimiento, que se caracterizan por una inercia química y una biocompatibilidad excepcionales, lo que garantiza que el sensor resista medios corrosivos agresivos sin que se filtren impurezas en los productos químicos de alta pureza.

3.2 La barrera de seguridad no invasiva: series CPD y CS
Para medios altamente corrosivos o aplicaciones que requieren una estricta integridad higiénica, la medición no invasiva representa la solución más segura para preservar la integridad del sistema:
→ Serie CS: Diseñada específicamente para tuberías de armarios compactos (compatible con PFA, PTFE y diversos tubos rígidos de plástico). El mecanismo de fijación por abrazadera no requiere cortar la tubería, lo que elimina por completo el riesgo de fugas causadas por el envejecimiento de las uniones. Es la opción ideal para armarios de dosificación compactos.
→ Serie CPD: partiendo de la comodidad del sistema de sujeción, la serie CPD integra una pantalla LCD local y una interfaz de usuario. Los técnicos de campo pueden observar directamente el caudal en tiempo real y el volumen totalizado. Al admitir salidas RS485, de impulsos y de corriente, mejora la eficiencia de integración en los sistemas de dosificación digitales.

3.3 Soluciones en línea fiables: series TPK, TPD y TAD
En los circuitos de circulación principales o en los puntos de reposición de alto caudal de las unidades de dosificación, los sensores ultrasónicos en línea desempeñan un papel fundamental gracias a su alta repetibilidad y estabilidad estructural:

→ Series TPK / TPD: Con carcasas de ABS de alta resistencia o de plástico técnico, estos modelos ofrecen una solución ligera y rentable. El diseño de paso directo por tubo redondo minimiza la pérdida de presión, evitando un consumo energético innecesario de la bomba. El modelo TPD incluye una pantalla integrada que facilita el ajuste in situ.
→ Serie TAD: Con una estructura íntegramente de acero inoxidable, la serie TAD ofrece una resistencia a la presión y una solidez mecánica excepcionales, lo que la hace adecuada para condiciones exigentes en las que la presión del sistema y la robustez estructural son fundamentales.

A medida que la industria moderna avanza hacia una mayor eficiencia, seguridad y automatización, la medición precisa del caudal es un pilar fundamental para la optimización de los procesos. Los sensores de caudal ultrasónicos de XY-TEK —disponibles en múltiples formatos y niveles de rendimiento— ayudan a resolver los retos del mundo real en los sistemas de dosificación, incluyendo la medición precisa de microcaudales, la resistencia a la corrosión y la facilidad de instalación en proyectos de modernización. Proporcionan los datos de caudal fiables de los que dependen las aplicaciones de química fina y otras aplicaciones de automatización industrial.
