Del sensor al sistema de control: modos de salida de datos y consideraciones sobre la integración industrial de los caudalímetros ultrasónicos

{{{sourceTextContent.subTitle}}}

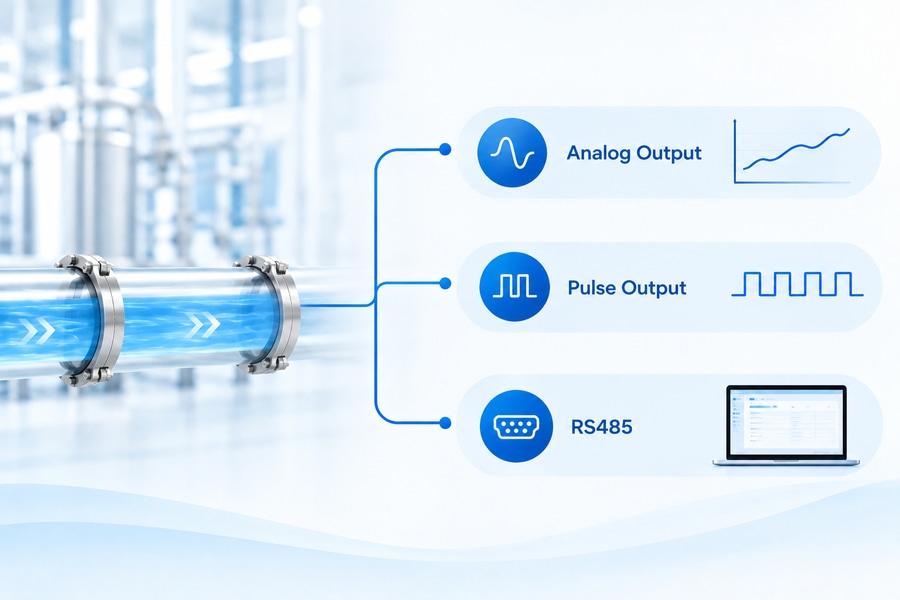

Salida analógica, pulso digital y RS485: cómo conectar sensores de caudal a los sistemas de control

{{{sourceTextContent.description}}}

En entornos industriales, el buen funcionamiento de un sensor de caudal no solo depende de la precisión de la medición y la estabilidad a largo plazo, sino también de un aspecto que a menudo se subestima: la capacidad de salida de datos. Una vez que el sensor mide el caudal, los datos deben transmitirse finalmente a un PLC, un DCS o un ordenador central para participar en el control lógico, el registro de tendencias y los enclavamientos de alarma. Si la interfaz de salida no es la adecuada o el protocolo de comunicación es incompatible, incluso el sensor más preciso resulta difícil de utilizar en un proyecto. Garantizar que los sensores puedan integrarse de forma eficiente, fiable y sin problemas en la arquitectura del sistema existente del cliente es una consideración fundamental para los fabricantes de equipos.

En XY-TEK lo entendemos perfectamente. Creemos que ofrecer una medición ultrasónica del caudal de alto rendimiento es la base, pero es igualmente importante proporcionar «lenguajes de datos» flexibles y diversos, transformando el sensor en un terminal inteligente capaz de «hablar». Esto no solo simplifica la integración y reduce los costes, sino que, en última instancia, permite a los clientes tomar decisiones precisas y llevar a cabo operaciones eficientes. Todas nuestras series de productos cuentan con métodos de conexión eléctrica estandarizados, que sirven de base para establecer un enlace digital fiable entre el sensor y el controlador o el ordenador del cliente. También ofrecemos un convertidor de datos USB como accesorio opcional, que se suministra con un software específico que permite a los clientes supervisar los datos y configurar los parámetros directamente.

En la mayoría de los equipos de automatización convencionales (como los módulos de tratamiento de agua, los sistemas de dosificación de productos químicos y las estaciones de limpieza), las exigencias de los ingenieros en cuanto a interfaces de señal suelen ser muy variadas. A veces se requieren datos lineales continuos para el control en bucle cerrado, mientras que otras veces se necesita una señal de conmutación nítida e inmediata para las alarmas de límite. Las líneas de productos estrella de XY-TEK —incluidas las series de montaje con abrazadera CG, CPD y CS, las series en línea TPD, TPK y TAD, y la serie de microcaudios TGU— están equipadas de serie con una matriz de salida compuesta.

En primer lugar está la salida analógica clásica (señal de corriente o tensión). En entornos industriales, la salida de corriente sigue siendo la opción preferida para la transmisión a larga distancia de datos de caudal que varían de forma continua. Entre las señales de corriente más comunes se encuentran las de 0–20 mA, 4–20 mA, etc. De entre ellas, la de 4–20 mA es el estándar de control de procesos; cuenta con un «cero activo» que permite la detección de roturas de cable, y el valor de su señal no se ve afectado por las caídas de tensión en la línea provocadas por la resistencia del cable. Se puede conectar directamente a los canales de entrada analógica de los variadores de frecuencia (VFD) tradicionales o a tarjetas de adquisición analógica, lo que facilita la regulación fluida de bombas y válvulas.

Las salidas digitales de impulsos y de conmutación (salidas NPN, PNP y push-pull) satisfacen principalmente los requisitos de respuesta de alta velocidad y determinación del estado en tiempo real. Para sistemas de dosificación por lotes y de llenado a nivel de milisegundos, el controlador adquiere señales de pulso de alta frecuencia del sensor para calcular el caudal acumulado, donde la pendiente de los flancos del pulso y el retardo de respuesta de la señal son parámetros críticos. La salida «push-pull» ofrece mayores capacidades de conducción de corriente tanto de tipo «sinking» como de tipo «sourcing»; no requiere resistencias externas de pull-up ni de pull-down y puede emitir activamente niveles lógicos tanto altos como bajos. Los sensores de burbujas de la serie BG de XY-TEK emplean una arquitectura «push-pull», lo que permite un cambio rápido del estado de salida en el momento en que se detecta una burbuja en la tubería. Las series CPD, CS, TPD y TPK admiten la conmutación entre los modos de salida PNP y NPN, lo que les permite adaptarse fácilmente a las convenciones de los circuitos de entrada de los controladores utilizados en diferentes regiones, como Europa y Asia.

Con el avance de la Industria 4.0 y las arquitecturas de equipos distribuidos, el bus RS485 (que ejecuta el protocolo Modbus-RTU) se está imponiendo cada vez más en escenarios de monitorización de caudal con múltiples nodos. A diferencia de la transmisión analógica punto a punto tradicional, el RS485 utiliza la transmisión de señal diferencial, lo que proporciona una supresión excepcional de las interferencias electromagnéticas (EMI). Además de transmitir caudales instantáneos, el RS485 puede enviar simultáneamente metadatos de diagnóstico, como el caudal acumulado y el estado de la alarma de burbujas, lo que amplía significativamente las dimensiones perceptivas de los sistemas de supervisión. El sensor de pinza de la serie CM de XY-TEK se centra principalmente en la salida digital RS485, lo que elimina los circuitos de salida analógica redundantes para reducir los costes de hardware por punto y el consumo energético.

A la hora de realizar la selección técnica, los fabricantes de equipos deben elegir el formato de salida más adecuado en función de las características de su arquitectura de control y de las necesidades reales de la aplicación. Para XY-TEK, proporcionar una lógica de interfaz estable y adaptable es tan importante como ofrecer algoritmos de medición de alta precisión. Esperamos colaborar con fabricantes de equipos de todo el mundo con una mentalidad abierta, explorando conjuntamente nuevas posibilidades para la medición de fluidos en la era inteligente e impulsando la mejora iterativa de los sistemas de control de fluidos hacia la digitalización y la inteligencia.
