Prensa hidráulica de cuatro pilares: Diseño robusto no estándar para aplicaciones industriales

{{{sourceTextContent.subTitle}}}

Exploración de las funciones de las prensas hidráulicas y la mecánica de los mayores sistemas de prensado hidráulico

{{{sourceTextContent.description}}}

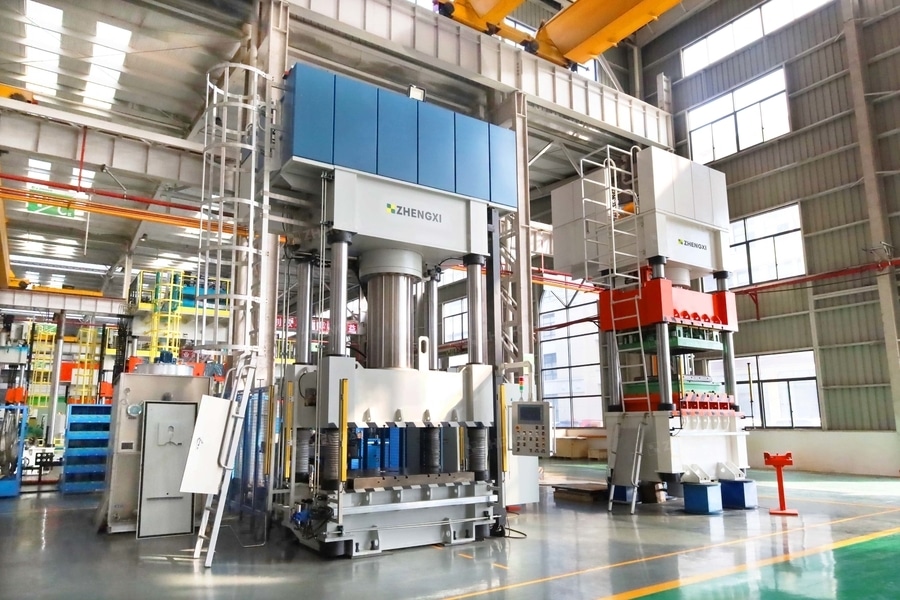

La máquina de prensa hidráulica de cuatro pilares adopta una estructura anfitriona clásica de "tres vigas y cuatro columnas", compuesta por un cilindro principal, vigas, un bloque deslizante, pilares guía y una mesa de trabajo. Esta estructura integrada soporta toda la carga de trabajo, garantizando la estabilidad durante el procesamiento a presión. Los pilares, normalmente de acero redondo 45# o forjados, se someten a tratamientos térmicos como el temple y el revenido para mejorar la dureza superficial y la resistencia al desgaste. Su diseño estructural incluye tuercas ajustables y mecanismos de bloqueo para mantener la rigidez.

Los largueros -superior, móvil e inferior- son fundamentales para distribuir la fuerza. Se fabrican con materiales fundidos o soldados, como el ZG35, y se someten a un tratamiento térmico de alivio de tensiones en un horno de recocido. Los requisitos de precisión incluyen tolerancias de perpendicularidad inferiores a 0,2 mm entre los ejes de los cilindros y los planos de los hombros. El bloque deslizante, conectado al vástago del pistón, se desplaza a lo largo de los pilares guiado por casquillos, lo que acentúa la resistencia y el diseño de baja deformación.

La mesa de trabajo sirve de base para montar moldes y componentes auxiliares como cilindros eyectores. Cuenta con ranuras en T para la fijación de moldes y estrictas tolerancias de planitud (por ejemplo, 0,1 mm según JB1293-73). Los sistemas hidráulicos integran bombas, cilindros, válvulas y tuberías para permitir carreras de ralentí rápidas y velocidades de trabajo controladas, priorizando el funcionamiento sin fugas y el cumplimiento de las normas GB/JB.

El control eléctrico se basa en PLC de precisión, alojados en armarios de baja tensión GGD con ventilación optimizada. Esta combinación de robustez mecánica, eficiencia hidráulica y automatización inteligente define el funcionamiento de una prensa hidráulica, dando soporte a diversas tareas industriales.
