¿Cómo funciona una bomba magnética de engranajes?

{{{sourceTextContent.subTitle}}}

Comprensión del mecanismo de accionamiento magnético sin sellado de las bombas de engranajes

{{{sourceTextContent.description}}}

Una bomba de engranajes de accionamiento magnético es un tipo de bomba de engranajes que utiliza un acoplamiento magnético para transferir energía rotacional del motor a los engranajes internos de la bomba, eliminando la necesidad de juntas mecánicas. Esta configuración ofrece una serie de ventajas, como un funcionamiento sin fugas y una mayor fiabilidad. He aquí un desglose de su funcionamiento:

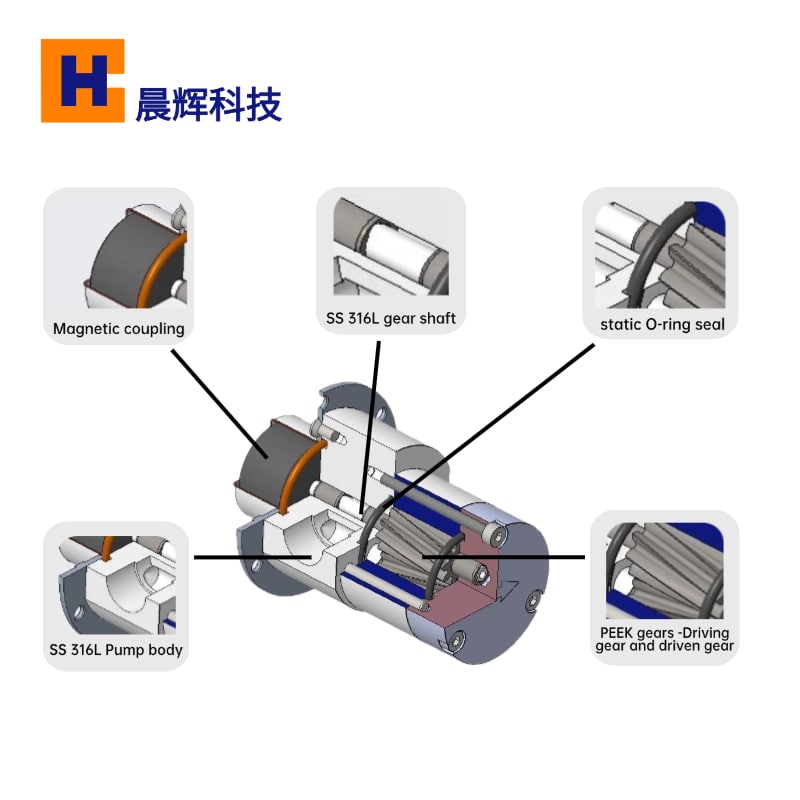

Componentes principales:

Accionamiento magnético (acoplamiento magnético): Consiste en dos conjuntos de imanes que transfieren energía sin ninguna conexión física.
Imán externo: El primer juego de imanes está unido al eje del motor y se coloca fuera de la carcasa de la bomba.
Imán interior : El segundo juego de imanes está montado en el eje de la bomba, dentro de la carcasa.
Engranajes: Material PEEK resistente al desgaste y a la corrosión
Cuerpo de la bomba : Acero inoxidable 316L de calidad alimentaria y PPS
Eje del engranaje : Acero inoxidable y cerámica
Mecanismo de engranajes: Típicamente incluye dos engranajes entrelazados (normalmente un engranaje externo y otro interno) que mueven el fluido.

¿Cómo funciona una bomba de engranajes magnéticos?

Rotación del motor: El motor genera potencia de rotación, que acciona el rotor magnético exterior unido al eje del motor. Este rotor suele estar situado fuera de la carcasa de la bomba.
Acoplamiento magnético: El rotor magnético exterior genera un campo magnético que induce la rotación en el rotor magnético interior dentro de la carcasa de la bomba. Este acoplamiento magnético transfiere potencia al rotor interior sin contacto físico entre el motor y la bomba. La fuerza del campo magnético es suficiente para transmitir la fuerza de rotación, por lo que no es necesaria una conexión mecánica directa.

Rotación del eje de la bomba: El rotor magnético interior está unido al eje de la bomba y, al girar, acciona los engranajes del interior de la bomba. Estos engranajes son los responsables del movimiento del fluido.

Mecanismo de engranajes: Los engranajes giratorios (normalmente engranajes internos y externos) atrapan y transportan el fluido desde la entrada hasta la salida de la bomba. A medida que los engranajes engranan, crean bolsas de fluido y las mueven a través de la bomba manteniendo una presión constante.

Diseño sellado: Como no hay cierres mecánicos directos en la sección de accionamiento, se utilizan juntas tóricas de fluoroelastómero (FKM) y politetrafluoroetileno (PTFE) como cierres estáticos. la bomba está completamente sellada. Esto la hace ideal para la manipulación de fluidos peligrosos, tóxicos o corrosivos en los que las fugas podrían ser peligrosas.

Las bombas de engranajes de accionamiento magnético se utilizan habitualmente en industrias en las que la seguridad, la fiabilidad y la limpieza son primordiales:
Procesamiento químico: Para bombear productos químicos corrosivos o tóxicos.
Industria farmacéutica: Para manipular fluidos sensibles o estériles.
Alimentación y bebidas: Para el trasiego de fluidos sanitarios y sin contaminación.
Petroquímica: Para la manipulación de hidrocarburos volátiles.
Tratamiento de aguas: Para la dosificación de productos químicos.
