Cambio generacional en los transmisores de CA

{{{sourceTextContent.subTitle}}}

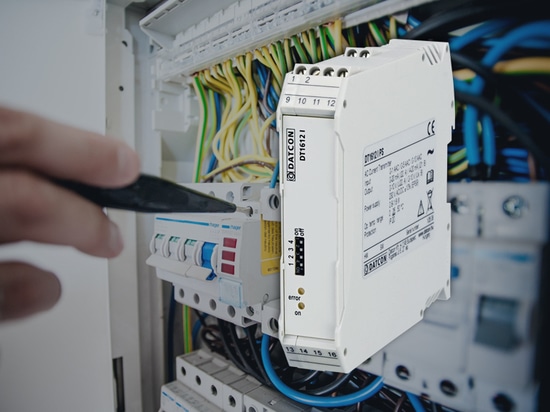

El transmisor de CA DT1612 I, de nuevo desarrollo, sustituye a la gama de productos DT1600 I

{{{sourceTextContent.description}}}

Durante el diseño del nuevo dispositivo, nuestros desarrolladores aprovecharon la experiencia adquirida en la fabricación del modelo anterior, así como los comentarios de los usuarios.
Uno de los objetivos era reducir el número de variantes del modelo anterior, que ascendía a 12. Este objetivo se ha logrado, ya que las dos variantes del nuevo DT1612 I sustituyen por completo a las anteriores.
Otro objetivo era aumentar la corriente de entrada conectable directamente. En el nuevo dispositivo, esta es de 10 AAC, lo que elimina la necesidad de un transformador de corriente externo en muchas aplicaciones.
Incluso con el rango de medición de entrada de 10 AAC, el dispositivo cumple plenamente con los requisitos de la norma EN 60688 correspondiente. En este caso, el requisito es soportar una sobrecorriente continua de 2 × Iin (20 A) y una sobrecorriente de corta duración de 20 × Iin (1 s, 200 A), lo que supuso un serio desafío durante el diseño de la etapa de entrada.
El transformador de medida utilizado garantiza un error de medición inferior al 0,2 % en el rango de frecuencias de 40 a 400 Hz, con un error de frecuencia adicional mínimo.
Gracias al convertidor A/D de alta velocidad y al rápido procesamiento de señales digitales (DSP), se ha logrado reducir el tiempo de estabilización a casi una décima parte (120 ms).
El dispositivo cuenta con aislamiento triple: la entrada, la salida y la fuente de alimentación son galvánicamente independientes entre sí.
En la etapa de salida, se ha implementado la salida dual (corriente, tensión) (0–20 mA / 4–20 mA / 0–10 V / 2–10 V), de probada eficacia en los aisladores de Datcon. Estas opciones pueden seleccionarse mediante los interruptores del panel frontal.
El rango de medición de entrada también se puede seleccionar mediante los interruptores del panel frontal: 0–1 AAC, 0–5 AAC, 0–10 AAC.

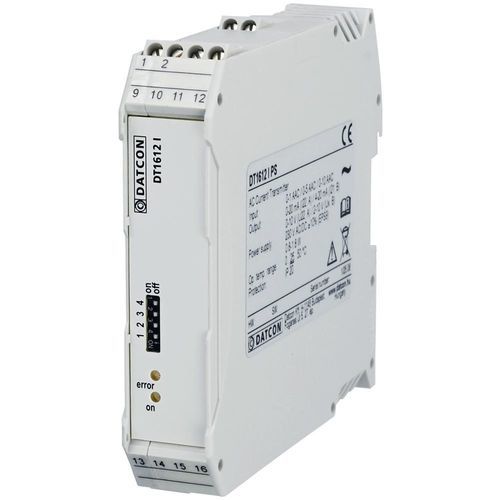

Las dos variantes del nuevo transmisor de CA DT1612 I son:
• DT1612 I (alimentación de 24 V CC)
• DT1612 I PS (alimentación de 230 V CA/CC)
Estos dos modelos sustituyen a los doce anteriores. El resto de parámetros de entrada y salida se pueden seleccionar mediante los interruptores del panel frontal, incluso sobre el terreno.
Esto no solo simplifica la fabricación, sino que también facilita a los diseñadores y usuarios el proceso de selección del modelo adecuado.
La calibración y las pruebas de los transmisores están totalmente automatizadas, al igual que en otros productos de Datcon.
