4 funciones en un solo dispositivo

{{{sourceTextContent.subTitle}}}

Aislador galvánico de doble salida DATCON DT1122

{{{sourceTextContent.description}}}

El aislador galvánico de doble salida DATCON DT1122 integra cuatro funciones en un solo dispositivo:

distribución de señales (función de divisor): transmite una señal de entrada a dos salidas
aislamiento galvánico de 4 vías
conversión de señales: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V (en cualquier combinación)
alimentación de 20 V para el transmisor en la entrada

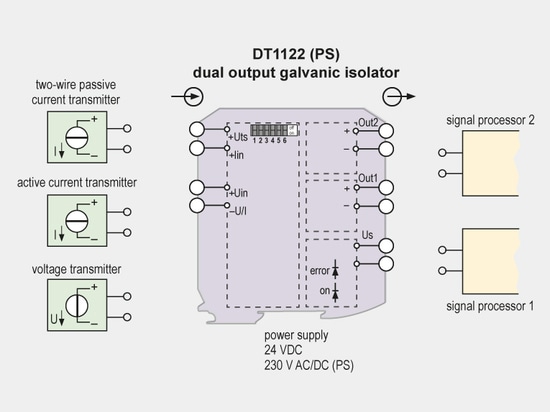

DT1122_diagrama-de-funcionamiento-del-aislador-galvánico

El dispositivo puede utilizarse en sistemas en los que funcionan dos procesadores de señal en paralelo (sistemas de procesamiento de señal redundantes) o en los que, además del procesamiento de la señal, también se requiere la visualización local de la señal del transmisor.
El aislamiento galvánico es de cuatro vías, es decir, la entrada, las salidas y la fuente de alimentación son galvánicamente independientes entre sí.
Los rangos de señal de entrada y salida se pueden seleccionar —en cualquier combinación— mediante los interruptores del panel frontal.

Características principales:
división de señal: transmisión de una señal de entrada a dos salidas independientes
rangos de señal seleccionables mediante interruptor en la entrada y las salidas: 0–20 mA / 4–20 mA / 0–10 V / 2–10 V (en cualquier combinación)
aislamiento de cuatro vías
Alimentación del transmisor de 20 V en la entrada
No linealidad: <0,02 % (típico)
Dependencia de la temperatura: 25 ppm/°C (típico)
Rango de tensión de alimentación: 24 V CC ±10 % o 230 V CA/CC ±10 %
Diseño para montaje en carril DIN con 12,5 mm de ancho
