Monitor DGA en línea para transformador

{{{sourceTextContent.subTitle}}}

Dispositivo de monitorización en línea de gases disueltos en aceite de transformador basado en la tecnología de espectroscopia fotoacústica láser

{{{sourceTextContent.description}}}

Descripción general:

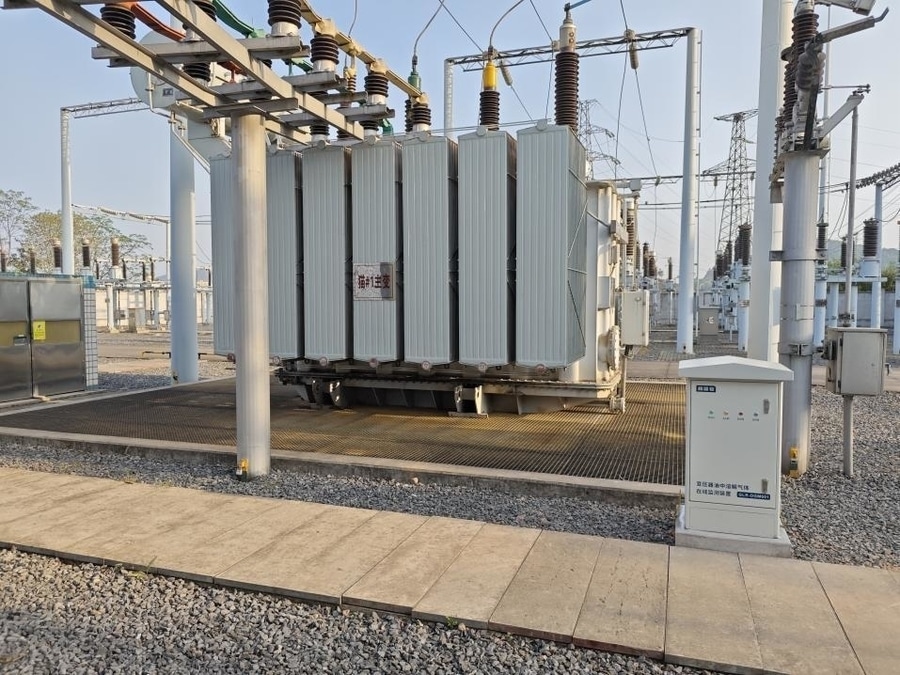

El Análisis de Gases Disueltos (AGD) para Transformadores GLRoad es capaz de monitorizar y analizar nueve tipos de gases disueltos en el aceite del transformador, presentando una alta precisión de medida, alta fiabilidad, monitorización en tiempo real y funcionamiento sin mantenimiento.

Mediante el uso de láseres semiconductores y tecnología de espectroscopia láser, el dispositivo mejora significativamente el rendimiento de la monitorización de gases en el aceite del transformador, aumenta notablemente la tasa de detección de fallos incipientes en los transformadores principales y, por lo tanto, reduce las tasas de aparición de fallos y los costes de funcionamiento y mantenimiento.

Al mismo tiempo, adopta un diseño óptimo específico para el problema de fuga común de los circuitos de aceite y gas con el fin de mejorar la fiabilidad, y también tiene las ventajas de no requerir la sustitución del gas portador y de funcionar sin mantenimiento.

-Monitorización de fallos de gas de componentes completos en petróleo
-Ancho de banda estrecho para una medición precisa
-Láser modulado electrónicamente
-No necesita gas portador, no requiere mantenimiento y se instala en línea
-Desgasificación en vacío a presión y temperatura constantes
-Conexión de tuberías tipo bloque de válvulas

Dispositivo de supervisión en línea de gas y petróleo multicomponente GLR-DGM601
Tipos de gas de fallo
H2
CO2
CO
CH4
C2H6
C2H4
C2H2
O2
N2

Dispositivo de supervisión en línea de gas y petróleo de bajo componente GLR-DGM701
Tipos de gas de fallo
H2
CO
C2H4
C2H2

Ventajas del producto:

-Vigilancia exhaustiva de los componentes de los gases de fallo en el aceite del transformador
La espectroscopia fotoacústica láser se utiliza para analizar y detectar el contenido de múltiples componentes de gases de fallo, incluidos CO, CO₂, CH₄, C₂H₄, C₂H₆ y C₂H₂. Se adopta un sensor sumergido en aceite para medir directamente el contenido de H₂, con capacidad ampliable para medir los contenidos de N₂ y O₂ en aceite.

-Pruebas de precisión con ancho de banda estrecho
Se adopta una fuente de luz láser multien uno con ancho de línea estrecho, eliminando la necesidad de filtrado óptico. Al detectar gases de fallo mezclados, puede evitar con precisión las interferencias cruzadas, presentando una alta precisión de medición y una excelente repetibilidad.

-El láser modulado eléctricamente evita fallos en la estructura mecánica
El láser se acciona mediante señales eléctricas para generar señales ópticas pulsadas, lo que sustituye al disco de modulación del sistema tradicional de espectroscopia fotoacústica con fuente de luz infrarroja, reduce la vibración y el desgaste mecánicos y disminuye la tasa de fallos del equipo.

-Sin necesidad de gas portador, sin mantenimiento, instalación sin corte de corriente
Las muestras de aceite se toman directamente a través del puerto de muestreo de aceite y se devuelven al depósito de aceite una vez finalizado el análisis, lo que permite una instalación sin cortes de energía. No se requiere gas portador durante el funcionamiento. La unidad de calibración incorporada permite la recalibración automática, lo que hace posible un verdadero funcionamiento sin mantenimiento.

-Desgasificación por vacío a presión y temperatura constantes
Seguro y fiable, se caracteriza por su alta eficacia y consistencia de desgasificación. La muestra de aceite desgasificado no entra en contacto con el aire exterior, realizando "cero" contaminación y "cero" pérdida de la muestra de aceite, lo que garantiza la seguridad de retorno de aceite del transformador.

-Conexión de tuberías tipo bloque de válvulas
Los circuitos de aceite y gas se conectan internamente mediante bloques de válvulas, lo que reduce las tuberías de conexión externas, disminuye los riesgos de fugas de aceite y gas y garantiza un tamaño compacto y una disposición ordenada.
