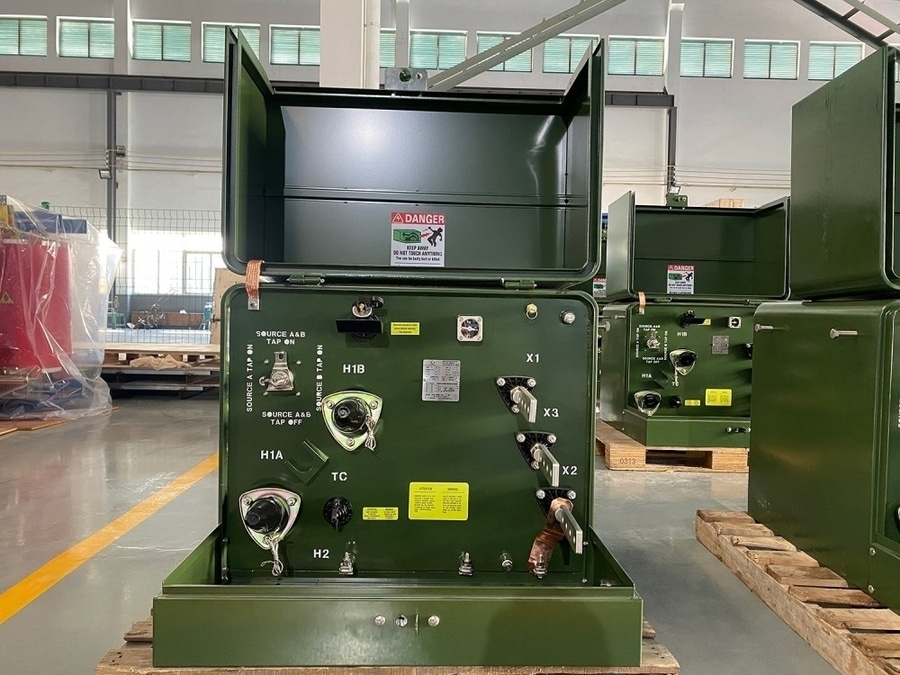

Transformador de distribución monofásico montado sobre plataforma

{{{sourceTextContent.description}}}

El transformador de distribución monofásico montado sobre plataforma es un transformador instalado en el suelo y totalmente cerrado que se utiliza en sistemas de distribución subterráneos. Reduce la tensión de media tensión (normalmente entre 7,2 kV y 34,5 kV) a la tensión de baja tensión (120/240 V o similar) para clientes residenciales y pequeños comercios.

Es, en esencia, el equivalente subterráneo de un transformador monofásico montado en poste, pero alojado en un armario de acero cerrado con llave por motivos de seguridad y estética.

Especificaciones típicas
·Tensión primaria: 7,2 kV, 12,47 kV, 13,2 kV, 13,8 kV, 22 kV, 24,9 kV, 33 kV
·Tensión secundaria: 120/240 V (la más habitual), 240 V, 230 V
·Potencia nominal: 25–500 kVA (rango habitual)
·Frecuencia: 50 Hz / 60 Hz
·Fase: monofásico
·Método de refrigeración: ONAN (aceite natural, aire natural)
·Aislamiento: aceite mineral o fluido de éster
·Instalación: montado en el suelo sobre una plataforma de hormigón
·Carcasa: armario de acero a prueba de manipulaciones

Componentes principales
·Núcleo magnético monofásico
·Bobinado de alta tensión (clase de distribución)
·Bobinado de baja tensión
·Depósito sellado lleno de aceite aislante
·Pasamuros de alta tensión (dentro del compartimento de alta tensión)
·Pasamuros de baja tensión (compartimento de BT)
·Fusible de bayoneta / fusible limitador de corriente
·Interruptor de corte de carga (diseños opcionales de alimentación en bucle)
·Descargadores de sobretensión
·Dispositivo de alivio de presión
·Sistema de puesta a tierra
·Compartimentos con cerradura (alta y baja tensión separados)

Valores nominales habituales
Tamaños estándar típicos:
·25 kVA
·50 kVA
·75 kVA
·100 kVA
·167 kVA
·250 kVA
·333 kVA
·500 kVA

Relaciones de tensión habituales
·11 kV / 120-240 V
·12,47 kV / 120-240 V
·13,2 kV / 120-240 V
·13,8 kV / 120-240 V
·22 kV / 230 V
·33 kV / 240 V

Aplicaciones
·Barrios residenciales con cableado subterráneo
·Complejos residenciales y zonas periféricas
·Edificios comerciales de pequeña envergadura
·Colegios y pequeños campus
·Sistemas de alumbrado público
·Circuitos de alimentación residenciales
·Redes de distribución urbanas compactas

Características principales
·Totalmente cerrado y a prueba de manipulaciones (alta seguridad en zonas públicas)
·Diseñado para sistemas de cableado subterráneo
·Impacto visual muy reducido en comparación con las unidades montadas en postes
·Funcionamiento silencioso gracias al diseño de depósito sellado
·Fácil seccionalización en redes de alimentación en bucle
·Alta fiabilidad con un mantenimiento mínimo

Características de protección
·Fusible de bayoneta de alta tensión o fusible limitador de corriente
·Descargadores de sobretensión (lado de alta tensión)
·Dispositivo de alivio de presión
·Sistema de puesta a tierra y conexión equipotencial
·Interruptor de corte de carga opcional (tipo de alimentación en bucle)
·Protección contra sobrecorriente coordinada con los interruptores situados aguas arriba

Pruebas rutinarias
Las pruebas de fabricación suelen incluir:
·Prueba de resistencia del devanado
·Prueba de la relación de transformación (TTR)
·Resistencia de aislamiento (IR)
·Pérdidas en vacío y corriente de excitación
·Prueba de pérdidas en carga e impedancia
·Pruebas de tensión aplicada e inducida
·Prueba de fugas
·Rigidez dieléctrica del aceite aislante

Normas aplicables
·IEC 60076 – Transformadores de potencia
·IEEE C57.12.25 / C57.12.34 – Requisitos para transformadores de distribución montados sobre plataforma
·IEEE C57.12.90 – Código de ensayo para transformadores sumergidos en líquido
·IEC 60296 – Normas sobre aceite para transformadores

Resumen de prestaciones
·Rendimiento: 98,5 %–99,5 %
·Vida útil: 25–40 años
·Refrigeración: natural (ONAN)
·Funcionamiento: soporte continuo para la distribución subterránea al aire libre

Los transformadores de distribución monofásicos montados sobre plataforma se utilizan ampliamente en los sistemas eléctricos subterráneos modernos, ya que combinan seguridad, tamaño compacto y un suministro eléctrico residencial fiable, especialmente en zonas residenciales suburbanas donde no se prefiere el uso de líneas aéreas.
