Transformador de potencia de 110 kV para la transferencia de energía entre la red de transmisión y los sistemas de distribución

{{{sourceTextContent.subTitle}}}

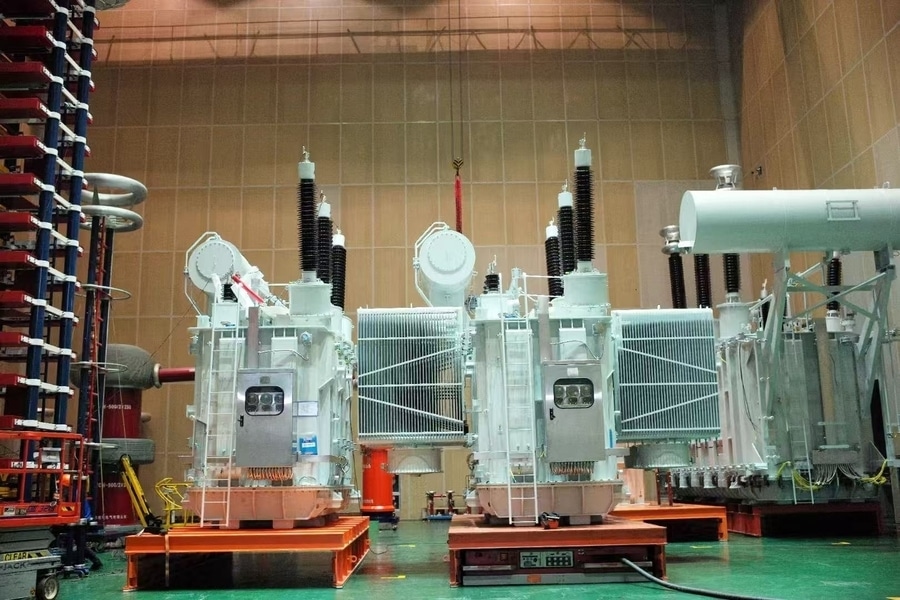

Transformador de potencia de 110 kV

{{{sourceTextContent.description}}}

El transformador de potencia de 110 kV es un transformador de alta tensión que se utiliza habitualmente en redes de transmisión y subtransmisión para transferir energía entre la red de transmisión y los sistemas de distribución.

Especificaciones típicas
·Lado de alta tensión: 110 kV
·Lado de baja tensión: 35 kV, 33 kV, 22 kV, 11 kV o 10 kV
·Potencia nominal: normalmente de 10 MVA a 250 MVA
·Frecuencia: 50 Hz o 60 Hz
·Métodos de refrigeración: ONAN, ONAF, OFAF, OFWF
·Aislamiento: sumergido en aceite (el más habitual)
·Cambiador de tomas: normalmente un cambiador de tomas en carga (OLTC)

Aplicaciones habituales
·Subestaciones de transmisión
·Interconexiones con la red eléctrica
·Grandes instalaciones industriales
·Plantas de energía renovable (parques eólicos y solares)
·Sistemas de distribución eléctrica urbanos y regionales

Ejemplo de datos de la placa de características
·Potencia nominal: 63 MVA
·Tensión de alta tensión: 110 kV
·Tensión de baja tensión: 35 kV
·Frecuencia: 50 Hz
·Refrigeración ONAN/ONAF
·Grupo vectorial YNd11
·Impedancia: 10–15 %

Componentes principales
·Núcleo magnético laminado
·Bobinados de alta tensión (110 kV)
·Bobinados de baja tensión
·Depósito del transformador
·Aceite aislante mineral
·Depósito del conservador
·Radiadores y ventiladores de refrigeración
·Pasamuros de alta tensión
·Cambiador de tomas en carga (OLTC)
·Sistemas de protección:
·Relé de Buchholz
·Dispositivo de alivio de presión
·Indicador de temperatura del aceite
·Indicador de temperatura de los devanados
·Relé de protección diferencial

Configuración típica de una subestación
Transformador de 110 kV / 35 kV, 63 MVA
Línea de transmisión de 110 kV → Transformador de potencia → Aparamenta de 35 kV → Ramales de distribución

Ventajas de la transmisión a 110 kV
·Menores pérdidas de transmisión
·Mayor capacidad de transferencia de potencia
·Mejor regulación de la tensión
·Suministro eficiente a grandes centros de carga
·Adecuado para redes de transmisión regionales

Los transformadores de 110 kV se encuentran entre los más comunes en las subestaciones de todo el mundo y sirven de interfaz entre los sistemas de transmisión de alta tensión y las redes de distribución de media tensión.
