Transformador de potencia de 66 kV que permite la regulación de tensión en sistemas de transmisión y subtransmisión eléctrica

{{{sourceTextContent.subTitle}}}

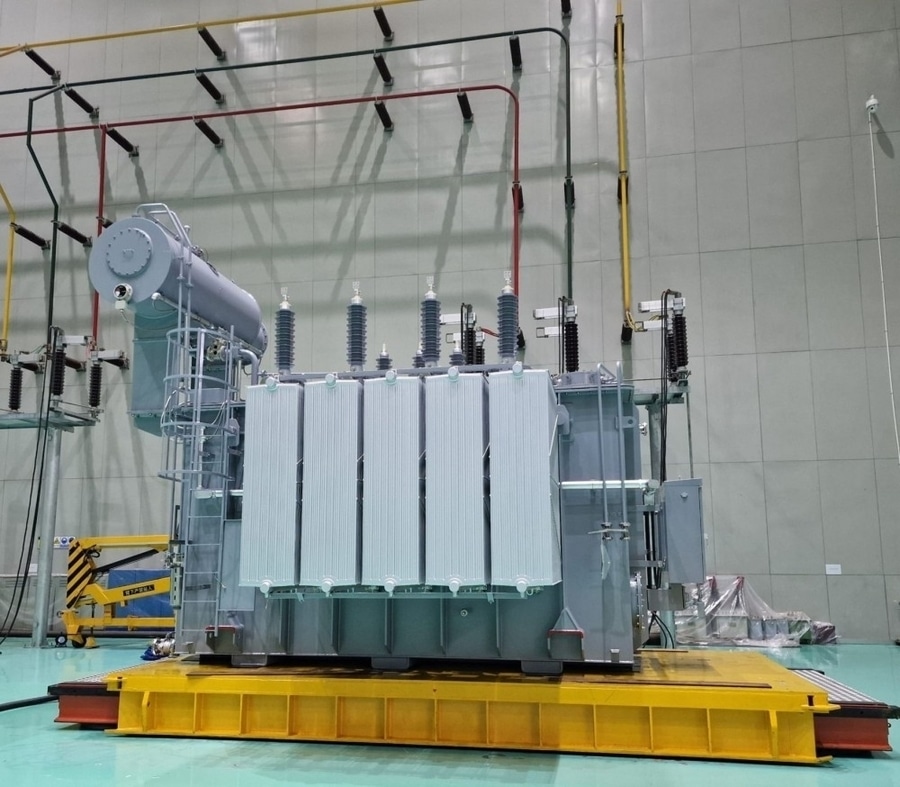

Transformador de potencia de 66 kV

{{{sourceTextContent.description}}}

El transformador de potencia de 66 kV es un transformador de alta tensión que se utiliza en sistemas de transmisión y subtransmisión eléctrica. Normalmente conecta una red de 66 kV con sistemas de distribución de menor tensión o con cargas industriales.

Especificaciones típicas
·Lado de alta tensión: 66 kV
·Lado de baja tensión: normalmente 33 kV, 22 kV, 11 kV o 6,6 kV
·Potencia nominal: Normalmente de 5 MVA a 100 MVA o más
·Frecuencia: 50 Hz o 60 Hz
·Refrigeración: ONAN, ONAF, OFAF u OFWF
·Aislamiento: sumergido en aceite o de tipo seco (menos habitual a esta tensión)

Aplicaciones típicas
·Subestaciones de la red eléctrica
·Distribución de energía industrial
·Conexiones a la red de energías renovables
·Redes de transporte regionales

Ejemplo de características de un transformador
·Potencia nominal: 25 MVA
·Tensión de alta tensión: 66 kV
·Tensión de baja tensión: 11 kV
·Frecuencia: 50 Hz
·Refrigeración: ONAN/ONAF
·Grupo vectorial: Dyn11
·Impedancia: 10–12 %

Componentes principales
·Núcleo magnético
·Bobinados de alta y baja tensión
·Depósito del transformador
·Aceite aislante
·Conservador
·Radiadores y ventiladores de refrigeración
·Pasamuros
·Cambiador de tomas en carga (OLTC)
·Dispositivos de protección (relé de Buchholz, dispositivo de alivio de presión, indicadores de temperatura)
