Generador estático de potencia reactiva (SVG / STATCOM) que permite obtener un sistema eléctrico industrial de alto rendimiento

{{{sourceTextContent.subTitle}}}

Generador estático de potencia reactiva (SVG / STATCOM)

{{{sourceTextContent.description}}}

Un generador estático de potencia reactiva (SVG), también conocido como STATCOM (compensador síncrono estático), es un dispositivo FACTS (sistema flexible de transmisión de corriente alterna) basado en la electrónica de potencia que se utiliza para la compensación dinámica de la potencia reactiva, la regulación de la tensión, la corrección del factor de potencia y la mitigación de armónicos.

A diferencia de un SVC, que utiliza reactores controlados por tiristores y bancos de condensadores, un SVG utiliza un convertidor de fuente de tensión (VSC) con interruptores semiconductores de alta velocidad (IGBT/IGCT/SiC) para generar o absorber corriente reactiva de forma continua.

1. Principio de funcionamiento

Un SVG funciona controlando la magnitud y el ángulo de fase de la tensión de salida de su convertidor con respecto a la tensión de la red.

Funcionamiento capacitivo (generación de potencia reactiva)
Cuando la tensión de la red es baja:
·El SVG inyecta corriente adelantada en el sistema
·Suministra potencia reactiva
·Aumenta la tensión del sistema

Funcionamiento inductivo (absorción de potencia reactiva)
Cuando la tensión de red es alta:
·El SVG absorbe corriente atrasada
·Consume potencia reactiva
·Reduce la tensión del sistema

2. Componentes principales
A.) Convertidor de fuente de tensión (VSC)
El componente central del SVG.
Funciones:
·Convierte la corriente continua en corriente de compensación alterna
·Genera corriente reactiva controlada
Tecnología:
·Módulos IGBT
·Dispositivos IGCT
·Módulos semiconductores de SiC

B.) Condensador del enlace de corriente continua
Funciones:
·Almacena energía de corriente continua
·Mantiene estable la tensión del convertidor
·Permite una respuesta transitoria rápida

C.) Transformador de acoplamiento / reactor
Funciones:
·Conecta el SVG a la red eléctrica
·Proporciona adaptación de tensión
·Limita la ondulación de corriente

D.) Sistema de control
Incluye:
·Controlador DSP/FPGA
·Sincronización PLL
·Bucle de control de corriente
·Regulación de tensión
·Lógica de protección

E.) Sistema de refrigeración
En función de la potencia nominal:
·Refrigeración por aire
·Refrigeración por aire forzado
·Refrigeración por agua

3. Funciones operativas del SVG
A.) Compensación dinámica de potencia reactiva
Proporciona:
·Potencia reactiva capacitiva
·Potencia reactiva inductiva
Tiempo de respuesta:
·< 1 ciclo (normalmente milisegundos)

B.) Regulación de tensión
Mantiene:
·La estabilidad de la tensión de transmisión
·La calidad de la tensión de distribución
Aplicaciones:
·Redes débiles
·Conexiones de energías renovables

C.) Corrección del factor de potencia
El SVG compensa:
·La potencia reactiva atrasada de los motores
·La corriente de magnetización de los transformadores
·Las cargas industriales
Mejora:
·El factor de potencia
·La eficiencia del sistema
·La capacidad disponible

D.) Compensación de armónicos
El SVG puede compensar:
·El 3.º armónico
·El 5.º armónico
·El 7.º armónico
·Armónicos de orden superior
Reduce:
·La distorsión total de la corriente (THD)
·La distorsión de tensión

E.) Equilibrio de carga
Corrige:
·El desequilibrio de corriente trifásica
·La corriente de secuencia negativa
Se utiliza en:
·Sistemas de soldadura
·Hornos eléctricos
·Sistemas ferroviarios

4. Configuraciones de los SVG
A.) SVG de baja tensión
Típicos:
·220 V / 380 V / 690 V
Aplicaciones:
·Edificios
·Centros de datos
·Plantas industriales

B.) STATCOM de media tensión
Típicos:
·3,3 kV
·6,6 kV
·10 kV
·35 kV
Aplicaciones:
·Fábricas
·Minería
·Plantas de energías renovables

C.) STATCOM de alta tensión
Típico:
·66 kV
·110 kV
·220 kV
·500 kV+
Aplicaciones:
·Redes de transmisión
·Subestaciones de alta tensión

5. Especificaciones típicas
·Nivel de tensión: 0,4 kV – 765 kV
·Capacidad: de ±50 kVAR a ±1000+ MVAR
·Tiempo de respuesta: <10 ms
·Tecnología: IGBT / IGCT / SiC
·Conexión: en derivación
·Potencia reactiva: variable de forma continua
·Refrigeración: por aire o por agua
·Control: control mediante convertidor digital

6. Ventajas
·Respuesta extremadamente rápida: compensación en milisegundos
·Funcionamiento completo en los cuatro cuadrantes: genera o absorbe potencia reactiva
·Excelente rendimiento a baja tensión: mantiene la salida durante las caídas de tensión
·Tamaño compacto: más pequeño que un SVC
·Ausencia de resonancia armónica: a diferencia de los filtros pasivos
·Multifuncionalidad: potencia reactiva + armónicos + corrección de desequilibrios
·Alta precisión: control preciso de la corriente

7. Aplicaciones
Energías renovables
·Plantas solares fotovoltaicas
·Parques eólicos
·Sistemas de almacenamiento de energía en baterías
Redes de transmisión
·Estabilidad de tensión
·Refuerzo de la red
·Amortiguación de oscilaciones de potencia
Instalaciones industriales
·Hornos de arco
·Laminadoras
·Motores de gran potencia
·Grúas
Edificios comerciales
·Centros de datos
·Hospitales
Grandes sistemas de climatización
·Sistemas ferroviarios
·Equilibrio de la carga de tracción
·Estabilización de la tensión

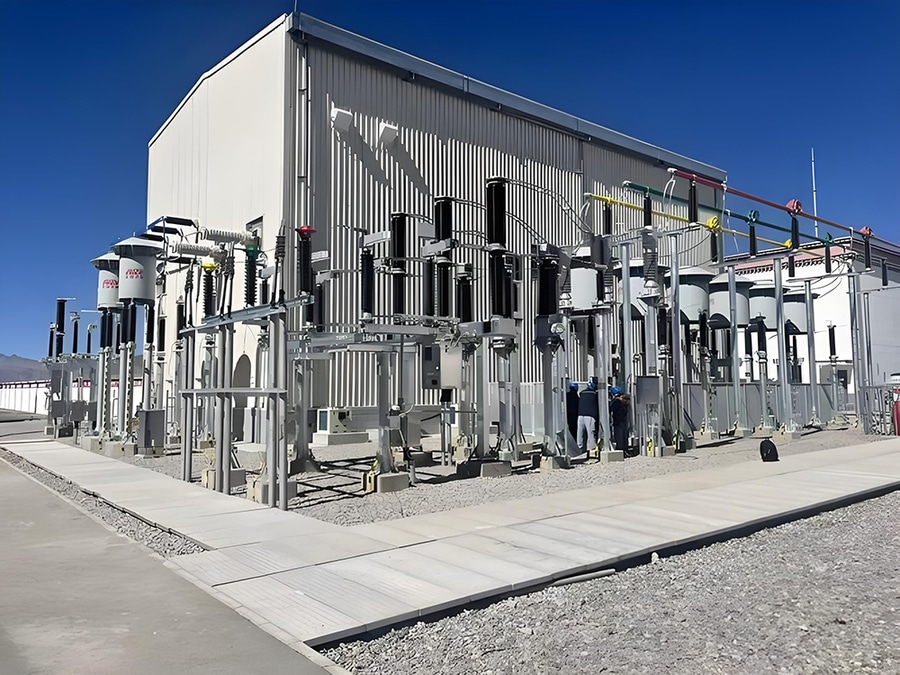

8. Esquema típico de instalación

Barrio de red → Disyuntor → Transformador de acoplamiento → Unidad convertidora → Condensador de CC → Sistema de control

El SVG supervisa continuamente la red e inyecta la corriente de compensación necesaria.

Resumen del generador estático de potencia reactiva (SVG/STATCOM):
Un SVG/STATCOM es un dispositivo FACTS avanzado basado en la tecnología de convertidor de fuente de tensión que proporciona una compensación de potencia reactiva rápida, precisa y continua. En comparación con el SVC, ofrece una respuesta más rápida, un mejor soporte de tensión durante las perturbaciones, un tamaño más reducido y una mejora multifuncional de la calidad de la energía, lo que lo convierte en una tecnología clave para las redes inteligentes modernas, la integración de energías renovables y los sistemas eléctricos industriales de alto rendimiento.
