Filtro armónico activo (AHF): la solución fiable para eliminar las corrientes armónicas

{{{sourceTextContent.subTitle}}}

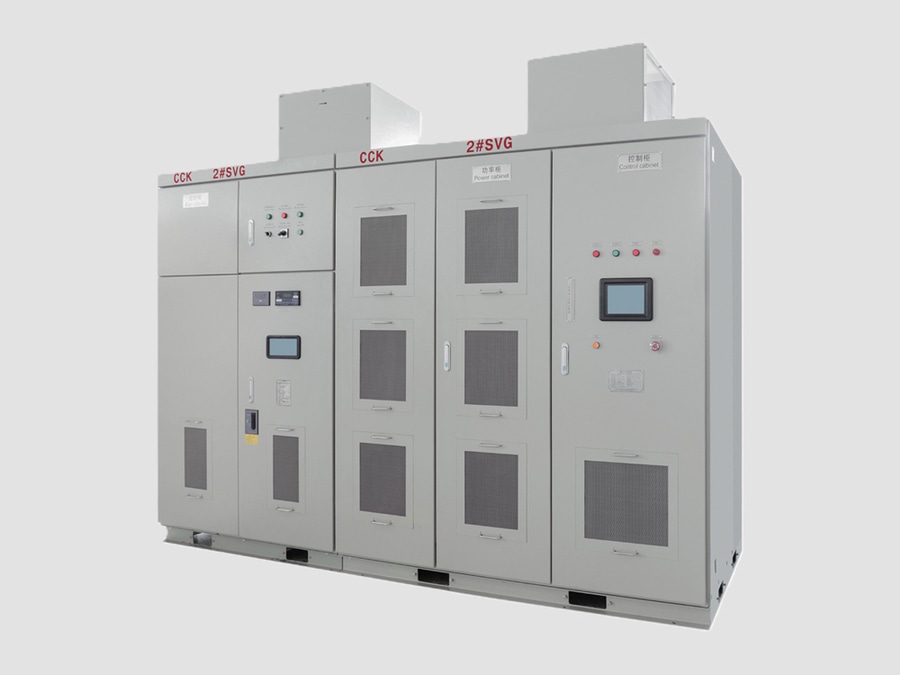

Filtro armónico activo (AHF)

{{{sourceTextContent.description}}}

Un filtro armónico activo (AHF) es un dispositivo de electrónica de potencia que se utiliza para detectar y eliminar las corrientes armónicas en los sistemas de energía eléctrica. Inyecta una corriente de compensación igual y opuesta en la red para cancelar los armónicos no deseados, mejorar la calidad de la energía y reducir la distorsión.

A diferencia de los filtros armónicos pasivos, que utilizan combinaciones fijas de condensadores y reactancias, un AHF proporciona una compensación dinámica en tiempo real para cargas variables.

1. Principio de funcionamiento

Un filtro armónico activo funciona mediante electrónica de potencia:
·Los sensores de corriente miden la corriente de carga.
·Un sistema de control analiza los componentes armónicos.
·Un convertidor de potencia genera corrientes de compensación.
·El AHF inyecta estas corrientes en el sistema.
·Las corrientes armónicas se cancelan, lo que da lugar a una corriente de alimentación más limpia.

2. Componentes principales
Convertidor de potencia
·Inversor basado en IGBT o SiC
·Genera corriente de compensación de armónicos
·Funcionamiento de conmutación de alta velocidad
Condensador del enlace de CC
·Elemento de almacenamiento de energía
·Mantiene la estabilidad de la tensión de CC del convertidor
Sensores de corriente
·Sensores CT o sensores Hall
·Detectan la distorsión de la corriente de carga
Sistema de control digital
·Controlador DSP/FPGA
·Realiza la detección de armónicos y el control de conmutación
Reactor de filtro
·Limita la corriente de ondulación de conmutación
·Protege la salida del inversor

3. Tipos de filtros armónicos activos

A.) Filtro armónico activo en derivación
El tipo más común
Conectado en paralelo con la carga.
Funciones:
·Elimina los armónicos de corriente
·Corrige la potencia reactiva
·Mejora el factor de potencia
Aplicaciones:
·Plantas industriales
·Centros de datos
·Edificios comerciales

B.) Filtro armónico activo en serie
Conectado en serie con la línea eléctrica.
Funciones:
·Compensa la distorsión de tensión
·Corrige el desequilibrio de tensión
·Protege los equipos sensibles
Aplicaciones:
·Sistemas de alimentación críticos
·Fabricación de semiconductores

C.) Filtro armónico activo híbrido
Combinación de:
·Filtro pasivo
·Convertidor de potencia activo
Ventajas:
·Mayor capacidad de potencia
·Menor potencia nominal del convertidor
·Rentable para sistemas de gran tamaño
Aplicaciones:
·Grandes redes industriales
·Subestaciones de la red eléctrica

4. Armónicos eliminados
Los AHF pueden compensar:
·3.º armónico
·5.º armónico
·7.º armónico
·11.º armónico
·13.º armónico
·Armónicos de orden superior
Fuentes habituales de armónicos:
·Variadores de frecuencia (VFD)
·Sistemas SAI
·Rectificadores
·Cargadores de baterías
·Inversores solares
·Máquinas de soldadura
·Hornos de arco

5. Parámetros clave de rendimiento
·Nivel de tensión: 400 V – 35 kV
·Frecuencia: 50/60 Hz
·Corriente de compensación: 25 A – más de 1000 A
·Reducción de armónicos: hasta el 95 %
·Tiempo de respuesta: <1 ms
·Corrección del factor de potencia: sí
·Instalación: interior/exterior

6. Ventajas
·Corrección en tiempo real: se adapta a las variaciones de carga
·Amplio rango de armónicos: filtra múltiples órdenes de armónicos
·Sin problemas de resonancia: a diferencia de los filtros pasivos
·Diseño compacto: más pequeño que los grandes sistemas pasivos
·Multifuncional: filtrado de armónicos + compensación reactiva
·Alta precisión: compensación dinámica

7. Desventajas
·Mayor coste inicial: los equipos de electrónica de potencia son caros
·Pérdidas de conmutación: requiere un sistema de refrigeración
·Control más complejo: necesita electrónica avanzada
·Resistencia limitada a fallos: requiere coordinación de protecciones

8. Aplicaciones
Sistemas industriales
·Acerías
·Fábricas de cemento
·Instalaciones mineras
·Plantas químicas
Energías renovables
·Plantas solares fotovoltaicas
·Parques eólicos
·Sistemas de almacenamiento de energía en baterías
Instalaciones comerciales
·Centros de datos
·Hospitales
·Edificios de oficinas
Redes eléctricas
·Subestaciones de distribución
·Redes inteligentes
·Proyectos de mejora de la calidad de la energía

9. Normas de referencia habitual
·IEEE 519 – Control de armónicos en sistemas eléctricos
·Serie IEC 61000 – Compatibilidad electromagnética y límites de armónicos
·IEC 61439 – Conjuntos de aparamenta de baja tensión (cuando proceda)

Resumen del filtro armónico activo (AHF):
Un AHF es un dispositivo electrónico de compensación inteligente que detecta y cancela de forma activa las corrientes armónicas en tiempo real. Se utiliza ampliamente en redes eléctricas modernas con cargas no lineales, como variadores de frecuencia (VFD), sistemas SAI, convertidores de energías renovables y equipos industriales, proporcionando una mejor calidad de la energía, una reducción de la distorsión armónica total (THD) y una mayor fiabilidad del sistema.
