Reactor de núcleo de aire (ACR) que aprovecha la inducción electromagnética

{{{sourceTextContent.subTitle}}}

Reactor de núcleo de aire (ACR)

{{{sourceTextContent.description}}}

Un reactor de núcleo de aire (ACR) es un tipo de reactor eléctrico (inductor) que utiliza un devanado de bobina sin núcleo magnético de hierro ni acero. Su inductancia se produce gracias al campo magnético generado en el aire circundante. Se utiliza ampliamente en sistemas de transmisión y distribución para la limitación de corriente, el filtrado de armónicos, el control de la potencia reactiva y la mejora de la calidad de la energía.

1. Principio de funcionamiento
Un reactor de núcleo de aire funciona según el principio de la inducción electromagnética:

La corriente alterna que circula por la bobina crea un campo magnético.
El campo magnético se opone a los cambios rápidos de corriente, produciendo reactancia inductiva (Xₗ).
El reactor introduce impedancia en el circuito de potencia para controlar el flujo de corriente.

2. Construcción principal
Los componentes típicos de un reactor de núcleo de aire incluyen:
Conjunto de bobina
·Bobinado cilíndrico multicapa
·Conductor de cobre o aluminio
·Soporte aislante de epoxi/fibra de vidrio
Núcleo hueco de aire
·Estructura de soporte
·Cilindros o columnas de fibra de vidrio
·Arriostramiento mecánico para soportar las fuerzas de cortocircuito
Refrigeración
·Refrigeración natural por aire (AN / autorrefrigerado)
·No requiere aceite de transformador
Terminales
·Puntas de conexión de aluminio o cobre
·Diseñadas para soportar altas corrientes de fallo

3. Tipos de reactores con núcleo de aire

A.) Reactor limitador de corriente
Finalidad:
·Reducir los niveles de corriente de cortocircuito
·Proteger los equipos de conmutación y los transformadores
Aplicaciones:
·Subestaciones
·Conexiones de generadores
·Redes eléctricas industriales
Ejemplo:
·Un reactor instalado entre un generador y una barra colectora limita la corriente de fallo, de modo que los interruptores permanecen dentro de su capacidad de interrupción.

B.) Reactor filtro de armónicos
Se utiliza con bancos de condensadores para:
·Reducir la distorsión armónica
·Evitar la resonancia
·Mejorar la calidad de la energía
Aplicaciones:
·Variadores de frecuencia (VFD)
·Sistemas de energía renovable
·Convertidores industriales

C.) Reactor en derivación
Se utiliza para la compensación de potencia reactiva:
·Absorbe la corriente de carga capacitiva
·Controla el aumento de tensión en cables largos y líneas de transmisión
Habitual en:
·Líneas de transmisión de muy alta tensión (EHV)
·Sistemas de cables subterráneos

D.) Reactor en serie para bancos de condensadores
Se instala en serie con bancos de condensadores para:
·Limitar la corriente de arranque
·Evitar la resonancia armónica
·Proteger las unidades de condensadores

4. Ventajas
·Sin saturación: inductancia estable a alta corriente
·Bajas pérdidas: sin pérdidas en el núcleo de hierro
·Bajo nivel de ruido: sin magnetoestricción del núcleo de acero
·Respuesta rápida: adecuado para condiciones transitorias
·Diseño sencillo: construcción de tipo seco
·Sin mantenimiento: sin sistema de aceite

5. Especificaciones típicas
·Clase de tensión: 1 kV – 765 kV
·Frecuencia: 50/60 Hz
·Capacidad: de kVAR a varios cientos de MVAR
·Refrigeración: refrigeración natural por aire
·Instalación: en interiores o al aire libre
·Conductor: cobre / aluminio
·Aislamiento: de tipo seco

6. Aplicaciones habituales
·Limitación de la corriente de fallo en generadores

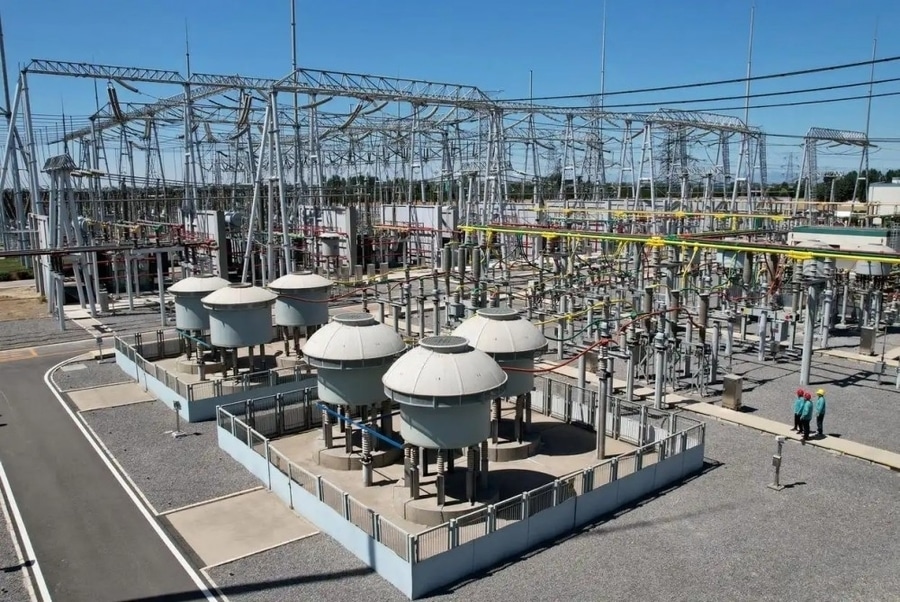

·Subestaciones de alta y media tensión
·Plantas de energía renovable
·Estaciones convertidoras de CC de alta tensión
·Sistemas de hornos de arco
·Accionamientos de motores industriales
·Bancos de condensadores
·Sistemas de mitigación de armónicos

Resumen del reactor de núcleo de aire (ACR):
Un ACR es un dispositivo inductivo de tipo seco y sin núcleo diseñado para añadir impedancia controlada a las redes eléctricas. Sus principales ventajas son su comportamiento lineal, la ausencia de saturación magnética y un funcionamiento fiable a alta corriente, lo que hace que se utilice ampliamente en los sistemas eléctricos modernos para la limitación de corrientes de fallo y el control de la calidad de la energía.
