Supercondensador (ultracondensador) que almacena energía eléctrica mediante la separación de cargas electrostáticas

{{{sourceTextContent.subTitle}}}

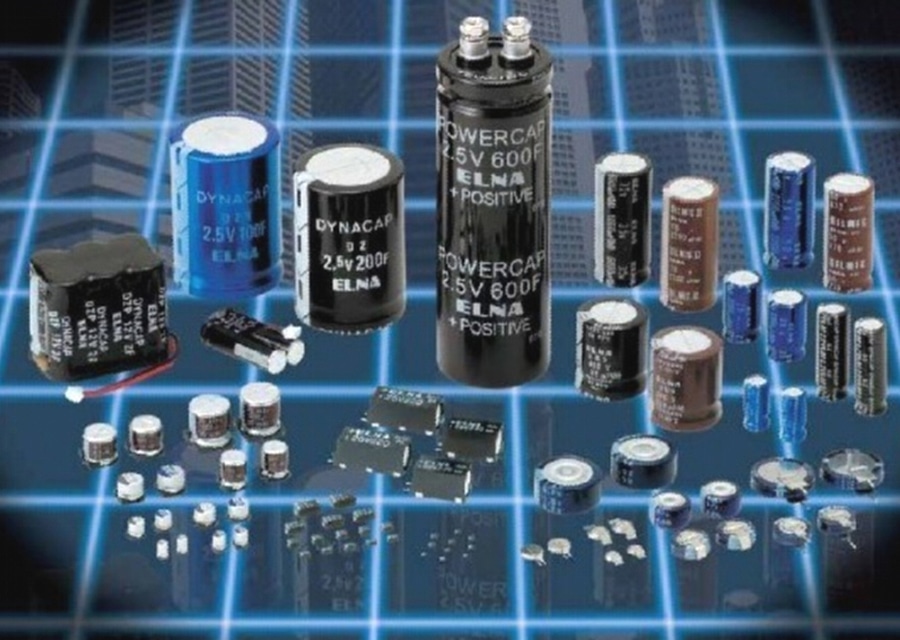

Supercondensador

{{{sourceTextContent.description}}}

Un supercondensador (también denominado ultracondensador o condensador de doble capa eléctrica, EDLC) es un dispositivo avanzado de almacenamiento de energía que almacena energía eléctrica mediante la separación de cargas electrostáticas, en lugar de las reacciones químicas que se utilizan en las baterías convencionales.

Los supercondensadores ofrecen una densidad de potencia muy elevada, una capacidad de carga y descarga extremadamente rápida y una vida útil muy prolongada, lo que los hace adecuados para aplicaciones que requieren un intercambio rápido de energía, alimentación de reserva de corta duración y apoyo en picos de potencia.

Funciones principales
Los supercondensadores se utilizan para:
·Almacenamiento de energía a corto plazo
·Mejora de la calidad de la energía
·Estabilización de la tensión
·Reducción de picos de potencia
·Apoyo de potencia durante periodios de tensión
·Recuperación de energía regenerativa
·Prolongación de la vida útil de las baterías
·Alimentación de reserva para sistemas críticos

Principio de funcionamiento
A diferencia de las baterías, que almacenan energía mediante reacciones químicas, los supercondensadores almacenan energía en un campo eléctrico entre los electrodos.
Cuando se cargan:
·Los iones se acumulan en las superficies de los electrodos.
·Se forma una doble capa eléctrica.
·La energía se almacena de forma electrostática.
Cuando se descargan:
·Los iones almacenados vuelven a desplazarse a través del electrolito.
·La energía eléctrica se libera inmediatamente.

Componentes principales
1.) Electrodos
Materiales:
·Carbón activado
·Nanotubos de carbono
·Materiales basados en grafeno
·Compuestos de carbono
Función:
·Proporcionan una gran superficie para el almacenamiento de carga
2.) Electrolito
Tipos:
·Electrolito orgánico
·Electrolito acuoso
·Electrolito de líquido iónico
Función:
·Permite el movimiento de iones entre los electrodos
3.) Separador
Función:
·Evita los cortocircuitos eléctricos
·Permite el movimiento de iones
4.) Colectores de corriente
Materiales:
·Aluminio
·Cobre
Función:
·Transfiere la corriente eléctrica desde los electrodos
5.) Carcasa del módulo
Proporciona:
·Protección mecánica
·Gestión térmica
·Aislamiento de seguridad

Especificaciones técnicas típicas
·Tensión de la célula: 2,7–3,0 V
·Tensión del módulo: 12 V–1 000 V+
·Densidad energética: 5–20 Wh/kg
·Densidad de potencia: 1–10 kW/kg
·Eficiencia: 95–99 %
·Vida útil: 100 000–1 000 000 de ciclos
·Tiempo de carga: de segundos a minutos
·Temperatura de funcionamiento: de -40 °C a +65 °C
·Mantenimiento: muy bajo

Ventajas
·Carga extremadamente rápida
·Se puede cargar en segundos
·Admite altas corrientes de carga
Vida útil muy larga
·Posibilidad de millones de ciclos de carga/descarga
·Degradación mínima
Alta potencia de salida
·Proporciona ráfagas rápidas de energía
·Adecuado para cubrir picos de demanda
Alta eficiencia
·Pérdida de energía muy baja
·Eficiencia de ida y vuelta de hasta el 95–99 %
Amplio rango de temperaturas de funcionamiento
·Funciona bien en entornos adversos

Aplicaciones típicas
Sistemas de energía
·Soporte de respaldo de CC para subestaciones
·Sistemas de continuidad de suministro (ride-through) de SAI
·Estabilización de la red eléctrica
·Compensación de caídas de tensión
Energías renovables
·Suavización de la energía solar
·Control de las fluctuaciones de la energía eólica
·Sistemas híbridos de almacenamiento de energía
Transporte
·Autobuses eléctricos
·Frenado regenerativo ferroviario
·Vehículos híbridos
·Sistemas de metro
Aplicaciones industriales
·Grúas
·Ascensores
·Equipos de soldadura
·Maquinaria pesada
·Sistemas de automatización industrial
Centros de datos
·Alimentación puente de SAI
·Reserva de corta duración
·Apoyo durante la sustitución de baterías

Normas aplicables
·IEC 62391 – Condensadores eléctricos fijos de doble capa
·IEC 62576 – Condensadores eléctricos de doble capa para vehículos eléctricos híbridos
·IEC 61881 – Equipos electrónicos ferroviarios
·UL 810A – Seguridad de los condensadores electroquímicos
·Normas IEEE para sistemas de almacenamiento de energía y sistemas eléctricos (dependiendo de la aplicación)

Resumen de características típicas
·Tecnología: EDLC / supercondensador híbrido
·Tensión de la célula: 2,7–3,0 V
·Tensión del módulo: 12 V–1 000 V+
·Densidad de potencia: alta
·Densidad de energía: 5–20 Wh/kg
·Eficiencia: 95–99 %
·Vida útil: 100 000–1 000 000 de ciclos
·Tiempo de carga: de segundos a minutos
·Aplicaciones: apoyo de potencia, respaldo, regeneración

Un supercondensador es una tecnología de almacenamiento de energía de alto rendimiento que sirve de puente entre los condensadores tradicionales y las baterías. Su excepcional densidad de potencia, su rápida respuesta y su vida útil extremadamente larga lo hacen ideal para aplicaciones que requieren un suministro rápido de energía, estabilización de la potencia y operaciones frecuentes de carga y descarga.
