Subestación móvil

{{{sourceTextContent.description}}}

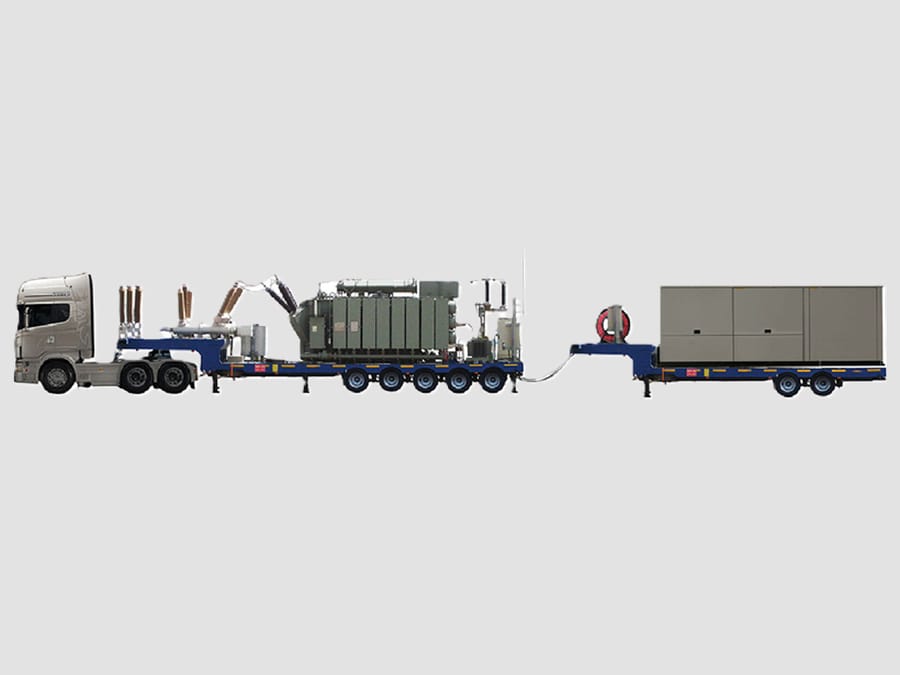

Una subestación móvil es una subestación eléctrica transportable diseñada para proporcionar capacidad de transformación y distribución de energía de carácter temporal, de emergencia o de despliegue rápido. Integra los principales equipos de una subestación —entre los que se incluyen transformadores, aparamenta de alta tensión, aparamenta de media tensión, sistemas de protección, paneles de control y sistemas auxiliares— en un remolque, una plataforma deslizante o una plataforma de transporte.

Las empresas de servicios públicos y las industrias utilizan las subestaciones móviles para mantener el suministro eléctrico durante averías en las subestaciones, mantenimiento programado, ampliación de la red, recuperación tras desastres y necesidades de carga temporales.

Características principales
·Paquete de subestación totalmente transportable
·Rápido despliegue y puesta en servicio
·Montada y probada en fábrica
·Sistema integrado de protección y control
·Adecuado para el restablecimiento de la energía eléctrica en situaciones de emergencia
·Configuración flexible de tensión
·Requisitos reducidos de obra civil
·Diseñado para el transporte y el funcionamiento repetidos
·Capacidad de monitorización remota disponible

Componentes principales
1.) Equipos de alta tensión
Funciones:
·Conexión de entrada de la red de transmisión
·Aislamiento y protección
Equipos típicos:
·Seccionador
·Disyuntor
·Descargador de sobretensión
·Transformador de corriente (TC)
·Transformador de tensión (TT)
·Trampa de línea (para aplicaciones especiales)
Niveles de tensión típicos:
·69 kV
·115 kV
·138 kV
·245 kV

2.) Transformador de potencia móvil
Función:
·Conversión de tensión entre los niveles de transmisión y distribución
Diseños habituales:
·Transformador sumergido en aceite
·Transformador de refrigeración forzada
·Transformador trifásico
·Autotransformador (aplicaciones especiales)
Potencias nominales típicas:
·10 MVA
·20 MVA
·40 MVA
·100 MVA+
Potencias nominales a medida disponibles

3.) Aparamenta de media tensión
Funciones:
·Conmutación de distribución
·Protección de ramales
·Aislamiento de fallos
Equipos típicos:
·Interruptor de vacío (VCB)
·Interruptor de carga
·Terminación de cable de media tensión
·Relé de protección
Tensiones de salida habituales:
·4,16 kV
·6,6 kV
·10 kV
·13,8 kV
·24 kV
·35 kV

4.) Sistema de protección y control
Incluye:
·Relés de protección digitales
·Protección diferencial de transformadores
·Protección contra sobrecorriente
·Protección de distancia
·Comunicación SCADA
·Sistema de control remoto
·Sincronización horaria por GPS

5.) Sistemas auxiliares
Incluye:
·Fuente de alimentación auxiliar de CA
·Sistema de baterías de CC
·Cargador de baterías
·Sistema SAI
·Sistema de climatización
·Protección contra incendios
·Sistema de iluminación

Tipos de subestaciones móviles
1.) Subestación móvil montada en remolque
Características:
·Instalada en un remolque de carretera
·Fácil transporte
·Rápida puesta en marcha
Aplicaciones:
·Restablecimiento de emergencia del servicio público
·Apoyo temporal a la red eléctrica

2.) Subestación móvil montada sobre patines
Características:
·Montada sobre patines de acero
·Apta para transporte ferroviario, marítimo o de carga pesada
Aplicaciones:
·Minería
·Proyectos industriales
·Aplicaciones en alta mar

3.) Subestación móvil en contenedor
Características:
·Equipos instalados en el interior de contenedores
·Protección contra las inclemencias meteorológicas
·Ampliación modular
Aplicaciones:
·Energías renovables
·Zonas remotas
·Recuperación tras desastres

Especificaciones técnicas típicas
·Tensión de alta tensión (AT): 69–245 kV
·Tensión de salida de media tensión: 4,16–35 kV
·Capacidad del transformador: 10–100 MVA+
·Frecuencia: 50/60 Hz
·Corriente de alta tensión: Depende de la aplicación
·Corriente de media tensión: 630–3000 A
·Capacidad de cortocircuito: 25–63 kA
·Instalación: remolque / plataforma / contenedor
·Grado de protección: IP54–IP66
·Temperatura ambiente: de -40 °C a +50 °C
·Vida útil: 25–40 años

Principio de funcionamiento
·La subestación móvil se transporta hasta la ubicación requerida.
·La alimentación de alta tensión se conecta mediante conexiones temporales o permanentes.
·El cuadro de alta tensión controla y protege el suministro entrante.
·El transformador reduce la tensión al nivel de distribución requerido.
·El cuadro de media tensión distribuye la energía a los ramales.
·Los relés de protección supervisan continuamente el estado del sistema.
·La subestación móvil suministra energía hasta que se restablezca o se complete la infraestructura permanente.

Ventajas
Rápido restablecimiento del suministro eléctrico
·Sustitución de emergencia tras un fallo del equipo
·Reduce la duración de los cortes de suministro
·Restablece rápidamente las cargas críticas
Alta movilidad
·Transportable entre distintas ubicaciones
·Adecuada para proyectos temporales
·Tiempo de construcción reducido
Obras civiles mínimas
·Paquete de equipos probado en fábrica
·Aplicación flexible

Puede dar soporte a:
·Ampliación de la red
·Derivación para mantenimiento
·Recuperación tras desastres
·Conexión temporal de generación
Alta fiabilidad
·Pruebas completas en fábrica
·Sistema de protección integrado
·Tecnología de subestaciones contrastada

Aplicaciones típicas
Sistemas eléctricos de servicios públicos
·Sustitución por corte de suministro en subestaciones
·Soporte ante fallos de transformadores
·Refuerzo de la red
·Soporte en picos de demanda
Energías renovables
·Conexión temporal de energía solar/eólica
·Suministro eléctrico para obras
·Soporte a la interconexión con la red
Aplicaciones industriales
·Operaciones mineras
·Instalaciones de petróleo y gas
·Grandes proyectos de construcción
·Plantas industriales temporales
Respuesta ante emergencias
·Recuperación tras tormentas
·Restauración tras desastres naturales
·Apoyo a infraestructuras críticas

Normas aplicables
·IEC 60076 – Transformadores de potencia
·IEC 62271 – Aparamenta de alta tensión
·IEC 61439 – Conjuntos de aparamenta de baja tensión
·IEC 60529 – Grados de protección de las carcasas
·Serie IEEE C57 – Transformadores de potencia
·Serie IEEE C37 – Aparatos de conmutación y equipos de protección

Resumen de características típicas
·Clase de tensión: 69–245 kV (alta tensión)
·Capacidad del transformador: 10–100 MVA+
·Salida de media tensión: 4,16–35 kV
·Tipo de montaje: remolque / plataforma / contenedor
·Tipo de transformador: de aceite
·Protección: relé digital + SCADA
·Instalación: al aire libre
·Tiempo de despliegue: de días a semanas
·Vida útil: ≥25–40 años

Una subestación móvil ofrece una solución flexible y fiable para el restablecimiento del suministro eléctrico en situaciones de emergencia, el apoyo temporal a la red, los puenteares de mantenimiento y la rápida expansión de la red. Al integrar el transformador, la aparamenta, los sistemas de protección y los equipos de control en un conjunto transportable, permite a las empresas de servicios públicos y a la industria restablecer o proporcionar el servicio eléctrico rápidamente sin tener que esperar a la construcción de una subestación permanente.
