La subestación prefabricada (E-House) ofrece una solución eléctrica completa y probada en fábrica

{{{sourceTextContent.subTitle}}}

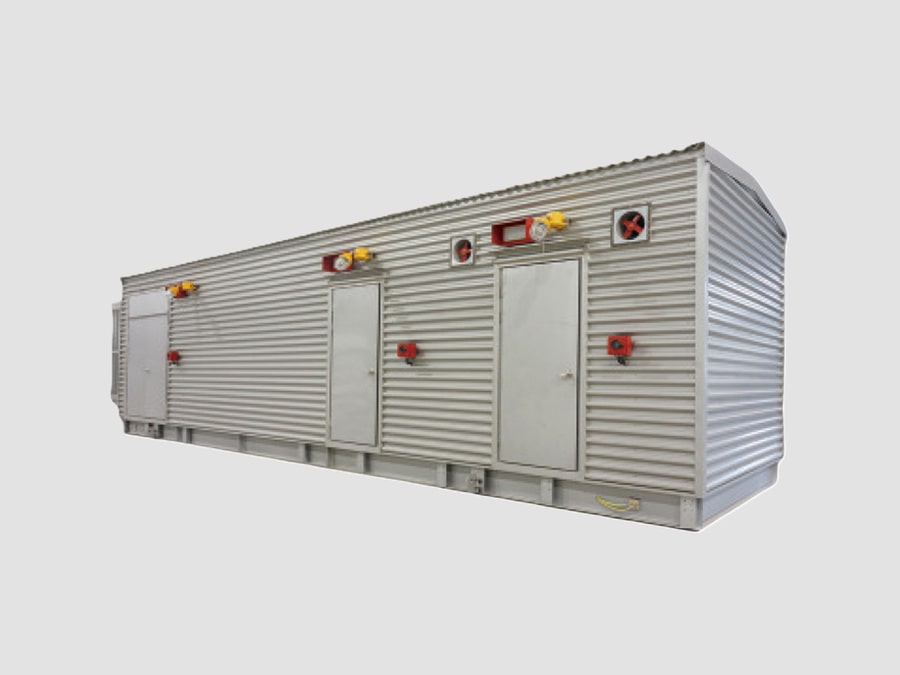

Subestación prefabricada (E-House)

{{{sourceTextContent.description}}}

Una subestación prefabricada (E-House, Electrical House) es una instalación eléctrica modular fabricada en fábrica que integra aparamenta de media tensión, aparamenta de baja tensión, transformadores, sistemas de protección, sistemas de control, sistemas de alimentación auxiliar y equipos de automatización en un recinto prediseñado. La unidad completa se fabrica, se cablea, se prueba y se pone en servicio en una fábrica antes de ser transportada al emplazamiento del proyecto para su instalación.

Las E-Houses se utilizan ampliamente en plantas industriales, proyectos de energías renovables, explotaciones mineras, instalaciones de petróleo y gas, centros de datos, centrales de generación de energía y proyectos de infraestructura en los que se requiere un despliegue rápido, una alta fiabilidad y una reducción de los trabajos de construcción in situ.

Características principales
·Edificio eléctrico modular ensamblado en fábrica
·Tiempo de instalación in situ reducido
·Totalmente probado antes del envío
·Sistemas eléctricos de media y baja tensión integrados
·Entorno interior con climatización controlada
·Ampliación modular flexible
·Apto para condiciones ambientales adversas
·Alta fiabilidad y seguridad
·Instalación «plug-and-play»
·Diseño y configuración de equipos personalizables

Configuración típica de una E-House
Una subestación prefabricada puede contener:
·Sistema de media tensión
·Aparamenta de media tensión (AIS/GIS)
·Interruptores de vacío (VCB)
·Interruptores de desconexión de carga
·Relés de protección
·Equipos de medición
·Transformadores de corriente (TC) y de tensión (TT)
·Paneles de terminación de cables de media tensión

Niveles de tensión típicos:
·6,6 kV
·10 kV
·12 kV
·24 kV
·35 kV
·40,5 kV

Sistema de transformadores
Opciones:
·Transformador de tipo seco
·Transformador sumergido en aceite
·Transformador de resina moldeada
Funciones:
·Conversión de tensión
·Aislamiento entre las redes de media tensión y baja tensión

Sistema de baja tensión
Incluye:
·Aparamenta de baja tensión
·Centro de control de motores (MCC)
·Cuadros de distribución
Sistemas SAI
·Sistemas de alimentación de corriente continua
·Cargadores de baterías

Tensiones típicas:
·400 V
·415 V
·480 V
·690 V

Sistema de control y automatización
Incluye:
·Cuadros PLC
·Sistema SCADA
·E/S remotas
·Equipos de comunicación
·Cuadros de protección y control
·Redes Ethernet industriales

Componentes principales
·Carcasa de acero: proporciona protección estructural y frente a las condiciones ambientales
·Aparamenta de media tensión: conmutación y protección de media tensión
·Transformador: conversión de tensión
·Aparamenta de baja tensión: distribución de baja tensión
·MCC: control y protección de motores
·SAI: alimentación de CA de reserva
·Sistema de CC: protección/control de reserva
·Sistema de climatización: control de temperatura y humedad
·Sistema de detección de incendios: protección de seguridad
·Sistema de iluminación: iluminación interna de servicio
·Sistema de cableado: cableado interno de alimentación y control

Especificaciones técnicas típicas
·Tensión nominal: hasta 40,5 kV
·Tensión de salida de baja tensión: 400–690 V
·Frecuencia: 50/60 Hz
·Capacidad nominal de la aparamenta de media tensión: 630–4000 A
·Capacidad nominal del barramento principal de baja tensión: 1000–6300 A
·Capacidad nominal de cortocircuito: 25–100 kA
·Grado de protección: IP54–IP66
·Temperatura ambiente: de -40 °C a +50 °C (dependiendo de la aplicación)
·Diseño sísmico: opcional
·Protección contra incendios: opcional
·Normas: IEC 62271, IEC 61439, IEC 60529

Tipos de construcción
1.) Sala eléctrica en contenedor
Características:
·Estructura de contenedor de acero
·Montada en fábrica
·Fácil transporte
·Adecuada para ubicaciones remotas
Aplicaciones:
·Minería
·Energías renovables
·Petróleo y gas
2.) Sala eléctrica modular con paneles
Características:
·Dimensiones personalizadas más amplias
·Diseño ampliable
·Instalada sobre cimientos permanentes
Aplicaciones:
·Grandes plantas industriales
·Centrales eléctricas
3.) Sala eléctrica montada sobre patines
Características:
·Edificio eléctrico montado sobre patines de acero
·Probada en fábrica como paquete completo
·Instalación rápida
Aplicaciones:
·Plataformas marinas
·Industrias de procesos

Principio de funcionamiento
·La energía entrante accede a la E-House a través de un cuadro de distribución de media tensión.
·Los dispositivos de protección de media tensión controlan y aíslan las averías eléctricas.
·Los transformadores reducen la tensión a niveles de baja tensión.
·El cuadro de distribución de baja tensión distribuye la energía a las cargas de la planta.
·Los cuadros de control motorizado (MCC) controlan los motores y los equipos de proceso.
·Los sistemas de automatización supervisan y controlan todo el sistema eléctrico.
·Los sistemas de respaldo de corriente continua (CC) y los sistemas UPS mantienen el funcionamiento crítico durante las interrupciones de suministro eléctrico.

Ventajas
Instalación rápida
·La fabricación en fábrica reduce el tiempo de construcción
·Se requiere un montaje mínimo in situ
·Plazo de ejecución del proyecto más corto
Control de calidad elevado
·Pruebas en fábrica antes de la entrega
·Entorno de fabricación controlado
·Menos errores de cableado in situ
Diseño flexible
·Disposición personalizada de los equipos
·Módulos ampliables
·Apto para diversos sectores
Mayor fiabilidad
·Entorno interior protegido
·Menor exposición al polvo, la humedad y la contaminación
·Sistemas de protección integrados
Menos obras de construcción
·Menos obras de construcción
·Menor necesidad de mano de obra in situ
·Menor riesgo de instalación

Aplicaciones típicas
Sector energético
·Plantas solares fotovoltaicas
·Parques eólicos
·Sistemas de almacenamiento de energía en baterías (BESS)
·Centrales hidroeléctricas
Sector industrial
·Plantas siderúrgicas
·Fábricas de cemento
·Plantas químicas
·Operaciones mineras
·Instalaciones de petróleo y gas
Infraestructuras
·Aeropuertos
·Ferrocarriles
·Centros de datos
·Plantas de tratamiento de aguas
·Complejos comerciales

Normas aplicables
·IEC 62271 – Aparamenta de alta tensión
·IEC 61439 – Conjuntos de aparamenta de baja tensión
·IEC 60529 – Grados de protección (código IP)
·IEC 60076 – Transformadores de potencia
·IEC 60364 – Instalaciones eléctricas de baja tensión
·Normas IEEE / NFPA (cuando proceda)

Resumen de valores nominales típicos
·Tensión de media tensión: 6,6–40,5 kV
·Tensión de baja tensión: 400–690 V
·Corriente de media tensión: 630–4000 A
·Corriente de baja tensión: 1000–6300 A
·Nivel de fallo: 25–100 kA
·Carcasa: Edificio modular de acero
·Protección: IP54–IP66
·Instalación: Interior / Exterior
·Refrigeración: Controlada por sistema de climatización (HVAC)
·Vida útil: ≥25–30 años

Una subestación prefabricada (E-House) ofrece una solución eléctrica completa y probada en fábrica que combina aparamenta, transformadores, protección, automatización y sistemas auxiliares en un único paquete modular. Es especialmente adecuada para proyectos que requieren una instalación rápida, un funcionamiento fiable, una reducción de los trabajos de construcción y su despliegue en entornos remotos o difíciles.
