Unidad principal anular (RMU) de 36 kV con aislamiento de gas que ofrece una solución compacta para sistemas de media tensión

{{{sourceTextContent.subTitle}}}

Unidad principal de anillo (RMU) de 36 kV

{{{sourceTextContent.description}}}

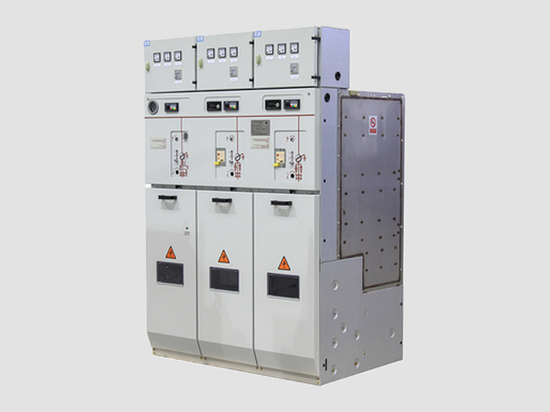

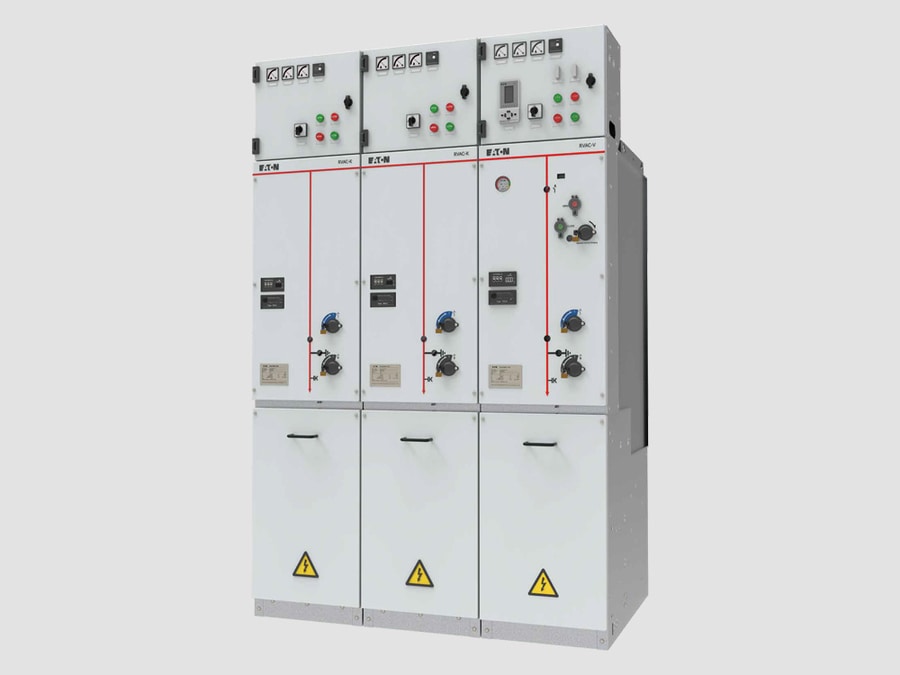

La unidad de anillo principal (RMU) aislada con gas de 36 kV es una instalación de conmutación de media tensión compacta y con envolvente metálica, diseñada para redes de distribución de 36 kV (tensión máxima del sistema de 40,5 kV). Integra funciones de conmutación, protección, aislamiento y control dentro de una envolvente sellada y aislada con gas. Las partes activas principales se alojan en un depósito de acero inoxidable lleno de gas SF₆ o de un gas aislante alternativo respetuoso con el medio ambiente, lo que proporciona una excelente rigidez dieléctrica, capacidad de extinción de arcos y fiabilidad a largo plazo.

Las RMU de 36 kV se utilizan ampliamente en subestaciones de servicios públicos, sistemas eléctricos industriales, plantas de energías renovables, infraestructuras de transporte y redes de distribución urbanas en las que se requiere una alta fiabilidad, una instalación compacta y un mantenimiento mínimo.

Características principales
·Tensión nominal: 36 kV
·Tensión máxima del sistema: 40,5 kV
·Construcción totalmente sellada y aislada con gas
·Diseño compacto y modular
·Depósito de gas sellado que no requiere mantenimiento
·Alta seguridad operativa con mecanismos de enclavamiento
·Excelente aislamiento frente al polvo, la humedad y la contaminación
·Configuraciones de ramales ampliables
·Monitorización remota y compatibilidad con SCADA
·Clasificación de arco interno opcional

Módulos funcionales típicos
Una RMU de 36 kV puede incluir:
·Interruptor de corte en carga (LBS)
·Interruptor de vacío (VCB)
·Combinación de interruptor-fusible
·Módulo de barras colectoras
·Módulo de conmutación de cables
·Conmutador de sección de barras
·Módulo de medición
·Conmutador de puesta a tierra
·Transformador de tensión (VT)
·Transformador de corriente (CT)
·Unidad terminal remota (RTU)

Configuraciones típicas:
CCC – Tres interruptores de corte de carga
CCF – Dos interruptores de cable + un alimentador con transformador y fusible
CCV – Dos interruptores de cable + un interruptor de vacío
Disposiciones modulares ampliables para alimentadores adicionales

Especificaciones técnicas típicas
·Tensión nominal: 36 kV
·Tensión máxima del sistema: 40,5 kV
·Frecuencia nominal: 50/60 Hz
·Corriente nominal: 630 A (1250 A opcional)
·Corriente nominal de resistencia de corta duración: 20–25 kA, 3 s
·Corriente máxima de resistencia: 50–63 kA
·Corriente nominal de corte en cortocircuito: hasta 25 kA
·Tensión de resistencia al impulso de rayo (BIL): 170 kV
·Tensión de resistencia a la frecuencia industrial: 70/95 kV (1 min)
·Grado de protección: carcasa IP4X, depósito de gas sellado IP67
·Resistencia mecánica: ≥2.000–10.000 operaciones
·Tasa de fuga de gas: normalmente <0,1–0,2 % al año
·Vida útil: ≥30 años
·Normas aplicables: IEC 62271-1, IEC 62271-200, IEC 62271-103

Componentes principales
·Depósito de gas herméticamente sellado de acero inoxidable
·Gas SF₆ o gas aislante ecológico
·Interruptor de carga de tres posiciones (ON–OFF–TIERRA)
·Interruptor de vacío (módulo VCB)
·Barras colectoras de cobre
·Compartimento de conexión de cables
·Interruptor de puesta a tierra
·Sistema de enclavamiento mecánico y eléctrico
·Indicador de densidad del gas
·Dispositivo de alivio de presión
·Armario de control de baja tensión

Principio de funcionamiento
·El cable de entrada alimenta la RMU a través de un interruptor de carga.
·La energía fluye a través de la barra colectora aislada hacia los ramales de salida.
·En condiciones normales, los interruptores de carga realizan las operaciones de conmutación.
·Durante una falla, el fusible o el interruptor de vacío interrumpe la corriente de falla.
·El ramal afectado se aísla, mientras que los ramales restantes continúan suministrando energía, manteniendo la continuidad de la red.

Ventajas
·Dimensiones de instalación compactas
·Alta fiabilidad del aislamiento
·Depósito sellado que no requiere mantenimiento
·Excelente resistencia a condiciones ambientales adversas
·Alta seguridad operativa
·Reducción de la duración de las interrupciones gracias al rápido aislamiento de las averías
·Larga vida útil
·Apto para la automatización de redes inteligentes
·Alta disponibilidad del equipo

Aplicaciones típicas
·Subestaciones secundarias de empresas de suministro eléctrico
·Redes de distribución subterráneas urbanas
·Plantas industriales
·Edificios comerciales
·Parques eólicos
·Parques solares fotovoltaicos
·Centros de datos
·Aeropuertos
·Hospitales
·Sistemas de alimentación de ferrocarriles y metro
·Operaciones mineras
·Instalaciones de petróleo y gas

Normas aplicables
·IEC 62271-1 – Aparamenta de alta tensión: especificaciones comunes
·IEC 62271-200 – Aparamenta de conmutación y control de CA en envolvente metálica
·IEC 62271-103 – Interruptores para tensiones nominales superiores a 1 kV
·IEC 61869 – Transformadores de medida
·IEC 60529 – Grados de protección (código IP)

Resumen de valores nominales típicos
·Tensión nominal: 36 kV
·Tensión máxima del sistema: 40,5 kV
·Corriente nominal: 630 A
·Corriente de cortocircuito: 20–25 kA
·BIL: 170 kV
·Resistencia a la frecuencia industrial: 70/95 kV
·Medio aislante: SF₆ o gas ecológico
·Grado de protección: IP67 (depósito de gas sellado)
·Instalación: interior / exterior
·Automatización: SCADA / RTU opcionales
·Vida útil: ≥30 años

Ventajas principales
Una unidad de anillo principal (RMU) aislada con gas de 36 kV ofrece una solución compacta y altamente fiable para sistemas de distribución de media tensión. Su diseño sellado y aislado con gas minimiza el mantenimiento, mejora la seguridad operativa y garantiza un rendimiento fiable en entornos adversos. Gracias a sus configuraciones modulares, sus capacidades de monitorización remota y su conformidad con las normas IEC, resulta idónea para aplicaciones modernas en el sector de las empresas de servicios públicos, la industria y las energías renovables, donde el suministro continuo de energía y el aislamiento eficiente de fallos son esenciales.
