Aparamenta aislada con gas (interruptor de vacío) de 72,5 kV: la mejor solución para un funcionamiento más respetuoso con el medio ambiente en las subestaciones modernas

{{{sourceTextContent.subTitle}}}

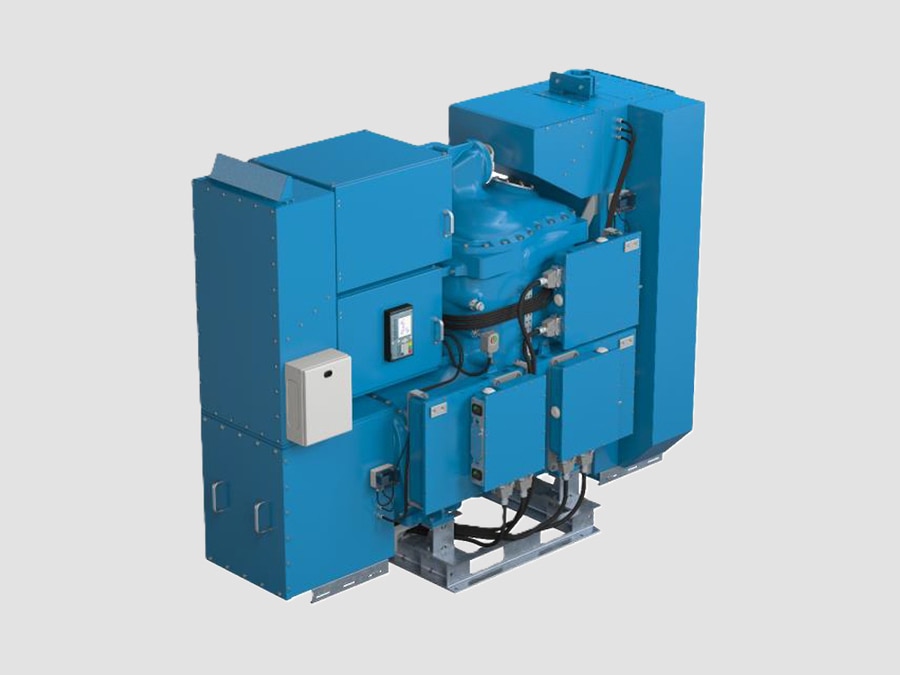

Aparamenta (interruptor de vacío) de 72,5 kV

{{{sourceTextContent.description}}}

1. Descripción general

La instalación de conmutación aislada con gas (GIS) de 72,5 kV con interruptor de vacío es un sistema de conmutación de alta tensión compacto que utiliza la tecnología de interruptores de vacío para la interrupción del arco, al tiempo que emplea un gas aislante (como el SF₆ o un gas respetuoso con el medio ambiente) para el aislamiento de los compartimentos de la GIS.

A diferencia de los interruptores de SF₆ tradicionales, el interruptor de vacío (VI) extingue el arco en el interior de un recipiente de vacío sellado, lo que proporciona un excelente rendimiento de conmutación, bajos requisitos de mantenimiento y un menor impacto medioambiental.

Se utiliza ampliamente en redes de transmisión y subtransmisión de 66 kV, subestaciones industriales, plantas de energías renovables y sistemas eléctricos urbanos.

2. Especificaciones técnicas típicas
·Tipo de equipo: Aparamenta aislada en gas con interruptor de vacío
·Tensión nominal: 72,5 kV
·Clase de tensión del sistema: 66 kV
·Frecuencia nominal: 50 / 60 Hz
·Corriente nominal: 1250 / 2000 / 3150 A
·Corriente de resistencia de corta duración: 25 / 31,5 / 40 kA (3 s)
·Corriente de corte en cortocircuito: 25–40 kA
·Corriente de resistencia de pico: 63–100 kAp
·Tensión de resistencia a la frecuencia industrial: 140 kV (típica)
·Tensión de resistencia al impulso de rayo (BIL): 325 kVp
·Medio aislante: SF₆ / aire limpio / gas alternativo
·Tipo de interruptor automático: interruptor de vacío
·Instalación: edificio GIS interior / armario GIS exterior
·Resistencia mecánica: clase M2 (típica)

3. Componentes principales

1.) Interruptor de vacío (VCB)
·Utiliza interruptores de vacío para extinguir los arcos eléctricos
·Proporciona una rápida interrupción de fallos
·Alta resistencia eléctrica
·Baja erosión de los contactos
·Mantenimiento mínimo en comparación con los interruptores de SF6
Funciones típicas:
·Interrupción de cortocircuitos
·Protección de transformadores
·Conmutación de líneas
·Protección de generadores

2.) Recinto aislado con gas
·Compartimentos encapsulados en metal
·Evita la contaminación y la entrada de humedad
·Ofrece un diseño de aislamiento compacto
·Adecuado para subestaciones con espacio limitado

3.) Barra colectora principal
Sistema de conductores encapsulados
Configuraciones disponibles:
·Barra colectora simple
·Barra colectora doble
·Barra colectora seccionada

4.) Interruptor de desconexión
·Proporciona aislamiento eléctrico durante el mantenimiento
·Accionamiento manual o eléctrico

5.) Interruptor de puesta a tierra
Entre los tipos se incluyen:
·Interruptor de puesta a tierra para mantenimiento
·Interruptor de puesta a tierra de alta velocidad
Funciones:
·Descarga la energía eléctrica acumulada
·Garantiza la seguridad del personal

6.) Transformador de corriente (TC)
Se utiliza para:
·Relés de protección
·Medición
·Contabilización

7.) Transformador de tensión (TT)
Proporciona señales de tensión para:
·Protección
·Sincronización
·Supervisión

4. Ventajas de los GIS con interruptor de vacío
* Respetuosos con el medio ambiente
·Reducen la dependencia de la tecnología de interrupción con SF₆
* Bajo mantenimiento
·Los interruptores de vacío tienen una larga vida útil
* Alta fiabilidad de conmutación
·Excelente rendimiento en operaciones frecuentes
* Estructura compacta
·Mucho más pequeños que los equipos AIS
* Alta seguridad
·Los compartimentos de gas sellados protegen los componentes internos

5. Aplicaciones típicas
Los GIS de vacío de 72,5 kV se instalan habitualmente en:
·Subestaciones de transmisión de 66 kV
·Subestaciones de energías renovables
·Estaciones de captación eólica y solar
·Centrales eléctricas industriales
·Subestaciones de tracción ferroviaria
·Subestaciones subterráneas urbanas
·Modernizaciones de redes de distribución

6. Disposición típica de las celdas GIS
Configuraciones habituales:
Barra colectora simple
·Rentable
·Funcionamiento sencillo
Barra colectora doble
·Mayor flexibilidad operativa
Disposición en anillo
·Alta fiabilidad de suministro
«Interruptor y medio»
·Se utiliza en subestaciones críticas

7. Normas aplicables
·IEC 62271-1 — Requisitos comunes para aparamenta de alta tensión
·IEC 62271-100 — Interruptores de alta tensión de corriente alterna
·IEC 62271-102 — Seccionadores y conmutadores de puesta a tierra
·IEC 62271-203 — Aparamenta de alta tensión en envolvente metálica y aislada con gas por encima de 52 kV
·Serie IEEE C37 — Normas para aparamenta de alta tensión

Resumen:
Una aparamenta aislada con gas de 72,5 kV con interruptor de vacío es un sistema GIS compacto de clase 66 kV que combina el aislamiento con gas con la tecnología de interruptores de vacío. Por lo general, ofrece una corriente nominal de 1 250 a 3 150 A, una capacidad de interrupción de fallos de 25 a 40 kA, una larga vida útil, un bajo mantenimiento y un funcionamiento más respetuoso con el medio ambiente para las subestaciones modernas.
