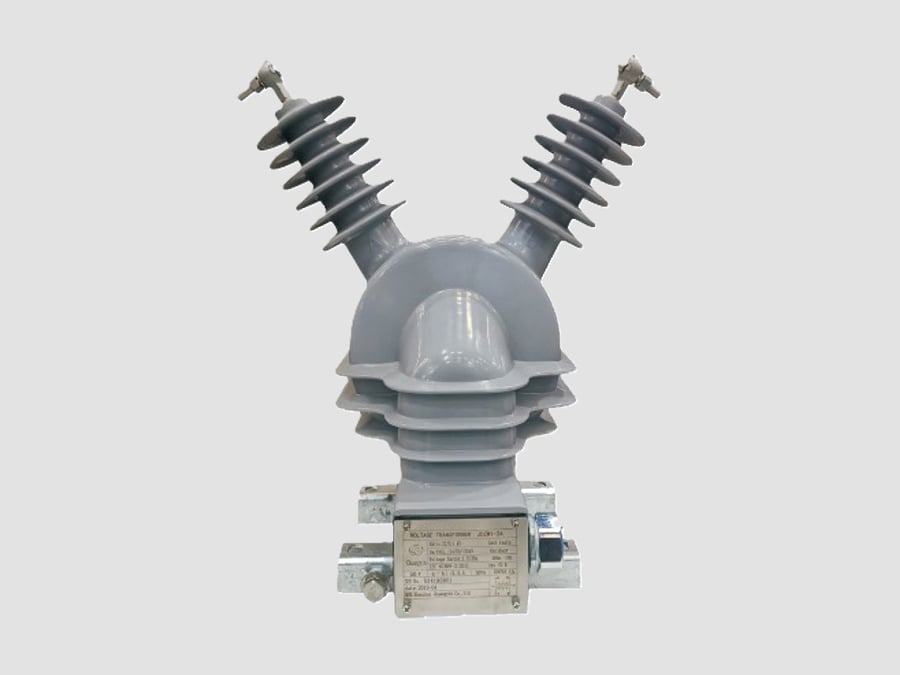

Transformador de tensión de 24 kV (tipo exterior)

{{{sourceTextContent.subTitle}}}

Transformador de tensión de 24 kV

{{{sourceTextContent.description}}}

El transformador de tensión (VT) para exteriores de 24 kV, también conocido como transformador de potencial (PT) para exteriores, es un transformador de medida diseñado para reducir con precisión las tensiones de los sistemas de media tensión de hasta 24 kV a salidas de baja tensión estandarizadas para la medición, la protección, la supervisión y el control. Está diseñado para su uso en exteriores con aislamiento y carcasa resistentes a la intemperie, lo que garantiza un funcionamiento fiable en condiciones ambientales exigentes.

Funciones principales
·Medición de tensión: Convierte los niveles de media tensión en tensiones secundarias estandarizadas (normalmente 100 V o 110 V) para la medición y la supervisión.
·Protección: Proporciona señales de tensión precisas a los relés de protección contra sobretensión, subtensión, dirección, sincronización, frecuencia y distancia.
·Aislamiento eléctrico: Aísla eléctricamente los circuitos de alta tensión de los equipos de medición y protección de baja tensión, lo que mejora la seguridad operativa.

Aplicaciones típicas
·Subestaciones de distribución al aire libre
·Redes de distribución eléctrica de servicios públicos
·Sistemas de distribución montados en postes
·Plantas de energía renovable (solar y eólica)
·Campos de conmutación industriales
·Sistemas comerciales de distribución eléctrica
·Instalaciones mineras, petroleras, gasísticas y petroquímicas

Especificaciones técnicas típicas
·Tensión nominal: 24 kV
·Tensión máxima del sistema: 24 kV o 25,8 kV
·Frecuencia nominal: 50 Hz / 60 Hz
·Tensión primaria nominal: 22 kV, 24 kV o 22/√3 kV
·Tensión nominal secundaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Clase de precisión: 0,1; 0,2; 0,5; 1,0; 3P; 6P
·Carga nominal: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Medio de aislamiento: resina epoxi o carcasa de porcelana
·Distancia de fuga: según los requisitos de la clase de contaminación
·Método de refrigeración: aire natural (AN)
·Instalación: en exteriores

Construcción
Un transformador de tensión para exteriores típico de 24 kV consta de:
·Bobinado primario de alta tensión
·Uno o más bobinados secundarios
·Núcleo magnético laminado de acero al silicio
·Encapsulado en resina epoxi o carcasa de aislantes de porcelana
·Aislamiento externo resistente a la intemperie
·Terminales primarios
·Caja de terminales secundarios sellada
·Base de montaje
·Terminal de puesta a tierra

La construcción para exteriores está diseñada para soportar:
·Lluvia y humedad
·Radiación UV
·Polvo y contaminantes en suspensión
·Niebla salina en entornos costeros
·Amplias variaciones de temperatura ambiente

Tipos habituales
·Transformador de tensión inductivo monofásico
·Transformador de tensión fase-tierra
·Transformador de tensión fase-fase
·Transformador de tensión de doble secundario para medición y protección
·Transformador de tensión protegido con fusible
·Transformador de tensión montado en poste

Ventajas
·Alta precisión de medición
·Excelente aislamiento y rendimiento dieléctrico
·Diseño resistente a la intemperie y a los rayos UV
·Funcionamiento sin necesidad de mantenimiento
·Alta resistencia mecánica
·Construcción resistente a la corrosión
·Larga vida útil
·Rendimiento fiable en entornos exteriores adversos

Normas aplicables
·IEC 61869-1 – Transformadores de medida – Requisitos generales
·IEC 61869-3 – Requisitos adicionales para transformadores de tensión inductivos
·IEEE C57.13 – Requisitos de la norma IEEE para transformadores de medida

Cableado típico
Lado primario
·Conectado fase a fase o fase a tierra en la red de distribución de 22–24 kV.

Lado secundario
·Contadores de energía
·Voltímetros
·Relés de protección
·Analizadores de calidad de la energía
·SCADA y unidades terminales remotas (RTU)
·Equipos de sincronización

Aplicaciones típicas por sector
·Distribución de servicios públicos: medición de consumo y protección de ramales
·Energías renovables: sistemas colectores de parques solares y eólicos
·Plantas industriales: subestaciones al aire libre y sistemas de distribución
·Instalaciones comerciales: subestaciones de distribución primaria
·Minería: distribución eléctrica al aire libre
·Petróleo y gas: distribución de energía para procesos
·Infraestructuras: aeropuertos, ferrocarriles y redes de servicios públicos

Características principales
·Tensión nominal del sistema de hasta 24 kV
·Diseñado para un funcionamiento continuo en exteriores
·Construcción con aislamiento de resina epoxi o porcelana
·Alta rigidez dieléctrica y excelente resistencia ambiental
·Transformación precisa de la tensión para medición y protección
·Múltiples opciones de devanados secundarios disponibles
·Diseño libre de mantenimiento y resistente a la corrosión
·Cumple con las normas IEC 61869-1, IEC 61869-3 e IEEE C57.13
