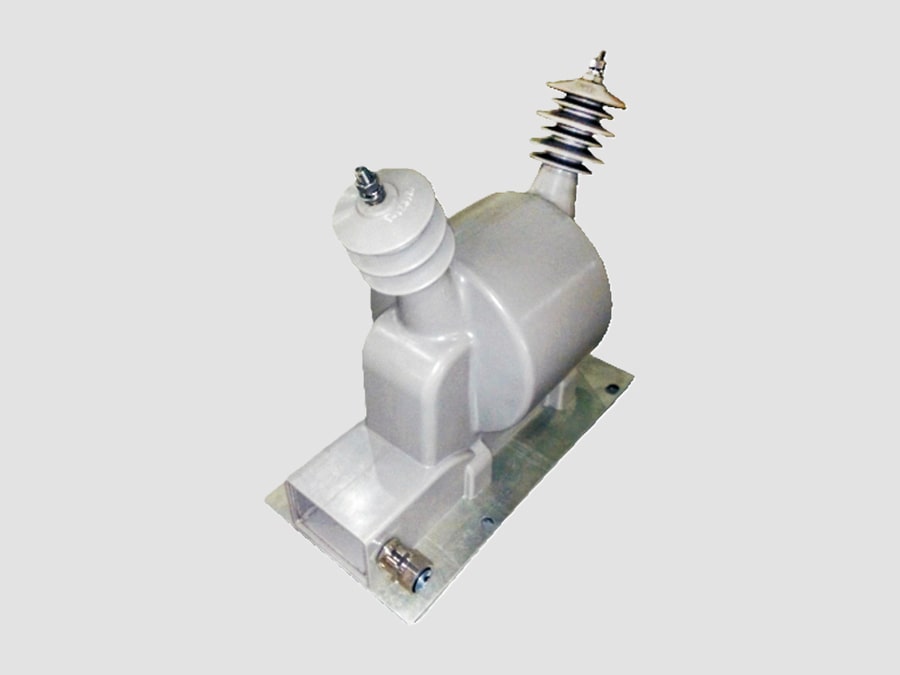

Transformador de tensión de 12 kV (tipo para exteriores)

{{{sourceTextContent.subTitle}}}

Transformador de tensión de 12 kV

{{{sourceTextContent.description}}}

El transformador de tensión (VT) para exteriores de 12 kV, también conocido como transformador de potencial (PT) para exteriores, es un transformador de medida diseñado para reducir las tensiones de los sistemas de media tensión de hasta 12 kV a salidas de baja tensión estandarizadas para la medición, la protección, la supervisión y el control. Está diseñado específicamente para su instalación en exteriores, con materiales de aislamiento y carcasa resistentes a la intemperie que garantizan un rendimiento fiable en condiciones ambientales adversas.

Funciones principales
·Medición de tensión: Reduce los niveles de media tensión a tensiones secundarias estandarizadas (normalmente 100 V o 110 V) para la medición y la supervisión.
·Protección: Suministra señales de tensión precisas a los relés de protección contra sobretensión, subtensión, dirección, sincronización, frecuencia y distancia.
·Aislamiento eléctrico: Proporciona aislamiento galvánico entre el circuito primario de alta tensión y los equipos secundarios de baja tensión, lo que mejora la seguridad operativa.

Aplicaciones típicas
·Subestaciones de distribución al aire libre
·Sistemas de distribución montados en postes
·Redes de distribución de empresas de servicios públicos
·Plantas de energía renovable (solar y eólica)
·Distribución de energía industrial
·Proyectos de electrificación rural
·Instalaciones mineras y de petróleo y gas

Especificaciones técnicas típicas
·Tensión nominal: 12 kV
·Tensión máxima del sistema: 12 kV o 17,5 kV
·Frecuencia nominal: 50 Hz / 60 Hz
·Tensión nominal primaria: 11 kV, 12 kV o 11/√3 kV
·Tensión nominal secundaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Clase de precisión: 0,1; 0,2; 0,5; 1,0; 3P; 6P
·Carga nominal: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Medio de aislamiento: Resina epoxi o carcasa de porcelana
·Distancia de fuga: Diseñado para la clase de contaminación aplicable
·Método de refrigeración: Aire natural (AN)
·Instalación: Exterior

Construcción
Un transformador de tensión para exteriores típico de 12 kV consta de:
·Bobinado primario de alta tensión
·Uno o más bobinados secundarios
·Núcleo laminado de acero al silicio
·Carcasa aislada con resina epoxi o porcelana
·Caja resistente a la intemperie
Terminales primarios
·Caja de bornes secundaria con tapa sellada
·Base de montaje
·Borne de puesta a tierra

La carcasa para exteriores está diseñada para resistir:
·Lluvia y humedad
·Radiación UV
·Polvo y contaminación
·Entornos costeros con alta concentración de sal (con la distancia de fuga adecuada)
·Amplias variaciones de temperatura

Tipos habituales
·Transformador de tensión inductivo monofásico
·Transformador de tensión fase-tierra
·Transformador de tensión fase-fase
·Transformador de tensión de doble secundario (medición y protección)
·Transformador de tensión protegido con fusible
·Transformador de tensión montado en poste

Ventajas
·Alta precisión de medición
·Excelente rendimiento del aislamiento en exteriores
·Construcción resistente a la intemperie y a los rayos UV
·Funcionamiento sin necesidad de mantenimiento
·Alta resistencia mecánica
·Larga vida útil
·Carcasa resistente a la corrosión
·Funcionamiento fiable en entornos adversos

Normas aplicables
·IEC 61869-1 – Transformadores de medida – Requisitos generales
·IEC 61869-3 – Requisitos adicionales para transformadores de tensión inductivos
·IEEE C57.13 – Requisitos de la norma IEEE para transformadores de medida

Cableado típico
Lado primario
·Conectado fase a fase o fase a tierra en la red de distribución de 11–12 kV.

Lado secundario
·Contadores de energía
·Voltímetros
·Relés de protección
·Analizadores de calidad de la energía
·SCADA y unidades terminales remotas (RTU)
·Equipos de sincronización

Aplicaciones típicas por sector
·Distribución de servicios públicos: medición de consumo y protección de ramales
·Energías renovables: sistemas colectores de parques solares y eólicos
·Plantas industriales: subestaciones al aire libre y sistemas de distribución
·Instalaciones comerciales: subestaciones de distribución primaria
·Minería: distribución eléctrica al aire libre
·Petróleo y gas: distribución de energía para procesos
·Electrificación rural: medición de tensión en postes

Características principales
·Tensión nominal del sistema de hasta 12 kV
·Diseñado para su instalación al aire libre en cualquier condición meteorológica
·Construcción con aislamiento de resina epoxi o porcelana
·Alta rigidez dieléctrica con excelente resistencia ambiental
·Transformación precisa de la tensión para medición y protección
·Múltiples configuraciones de devanados secundarios disponibles
·Diseño libre de mantenimiento y resistente a la corrosión
·Cumple con las normas IEC 61869-1, IEC 61869-3 e IEEE C57.13
