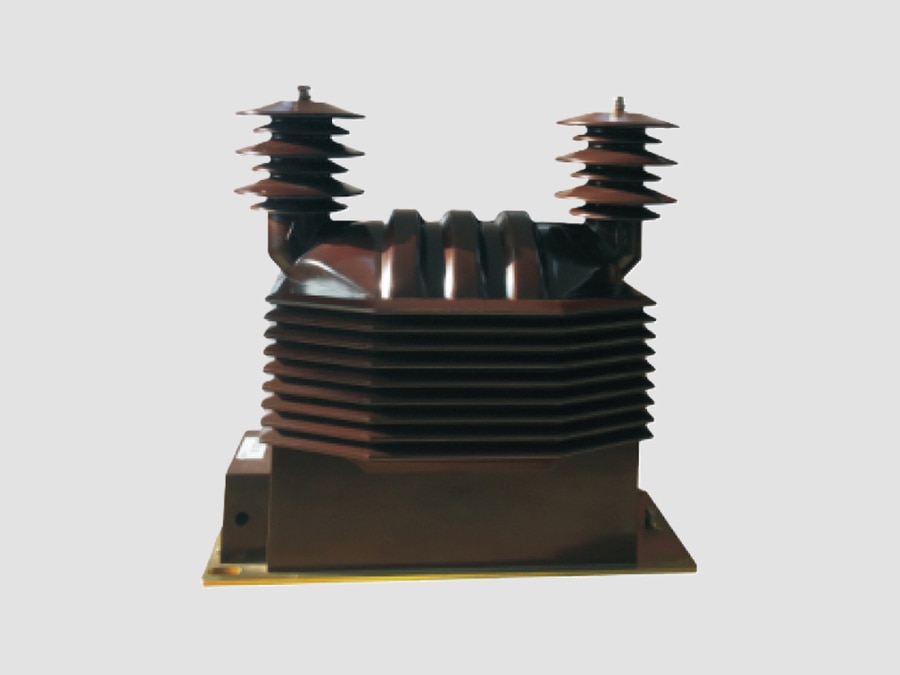

Transformador de tensión de 36 kV (tipo para interiores)

{{{sourceTextContent.subTitle}}}

Transformador de tensión de 36 kV

{{{sourceTextContent.description}}}

El transformador de tensión (VT) de interior de 36 kV, también conocido como transformador de potencial (PT) de interior, es un transformador de medida diseñado para reducir con precisión las tensiones de los sistemas de media tensión de hasta 36 kV a salidas de baja tensión estandarizadas para la medición, la protección, la supervisión y el control. Estos transformadores se instalan ampliamente en aparamenta metálica de interior, subestaciones y sistemas industriales de distribución de energía.

Funciones principales
·Medición de tensión: Convierte la alta tensión primaria en tensiones secundarias estandarizadas (normalmente 100 V o 110 V) para instrumentos de medida y contadores de consumo.
·Protección: Proporciona señales de tensión precisas a los relés de protección para la protección contra sobretensión, subtensión, direccional, de sincronización, de frecuencia y de distancia.
·Aislamiento eléctrico: Aísla eléctricamente los circuitos secundarios de medición y protección de la red de alta tensión, garantizando la seguridad del personal y de los equipos.

Aplicaciones típicas
·Instalaciones de conmutación de media tensión en interiores
·Subestaciones de servicios públicos
·Subestaciones industriales
·Unidades de red en anillo (RMU)
·Edificios comerciales
·Plantas de energía renovable (eólica y solar)
·Minería, petróleo y gas, e industrias pesadas
·Sistemas de tracción ferroviaria

Especificaciones técnicas típicas
·Tensión nominal: 36 kV
·Tensión máxima del sistema: 36 kV o 40,5 kV
·Frecuencia nominal: 50 Hz / 60 Hz
·Tensión nominal primaria: 33 kV, 35 kV, 36 kV o 33/√3 kV
·Tensión nominal secundaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Clase de precisión: 0,1; 0,2; 0,5; 1,0; 3P; 6P
·Carga nominal: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Tipo de aislamiento: resina epoxi moldeada al vacío
·Método de refrigeración: aire natural (AN)
·Instalación: en interiores

Construcción
Un transformador de tensión típico de 36 kV para interiores consta de:
·Bobinado primario de alta tensión
·Uno o más devanados secundarios
·Núcleo de acero al silicio laminado de alta calidad
·Aislamiento de resina epoxi moldeada al vacío
·Terminal de alta tensión
·Caja de terminales secundaria
·Base de montaje
·Terminal de puesta a tierra

El encapsulado de resina epoxi proporciona:
·Excelente rigidez dieléctrica
·Alta robustez mecánica
·Resistencia a la humedad y a la contaminación
·Bajas descargas parciales
·Funcionamiento sin necesidad de mantenimiento
·Larga vida útil

Tipos habituales
·Transformador de tensión inductivo monofásico
·Transformador de tensión aislado bipolar
·Transformador de tensión aislado tripolar
·Transformador de tensión extraíble (enchufable)
·Transformador de tensión protegido con fusible
·Transformador de tensión de doble secundario (medición y protección)

Ventajas
·Alta precisión de medición
·Excelente fiabilidad del aislamiento
·Diseño compacto adecuado para aparamenta con carcasa metálica
·No requiere mantenimiento durante toda su vida útil
·Alta resistencia a la humedad, el polvo y la contaminación
·Bajas características de descarga parcial
·Elevada resistencia térmica y mecánica
·Rendimiento fiable a largo plazo

Normas aplicables
·IEC 61869-1 – Transformadores de medida – Requisitos generales
·IEC 61869-3 – Requisitos adicionales para transformadores de tensión inductivos
·IEEE C57.13 – Requisitos de la norma IEEE para transformadores de medida

Cableado típico
Lado primario
·Conectado fase a fase o fase a tierra en un sistema de media tensión de 33–36 kV.

Lado secundario
·Contadores de energía
·Voltímetros
·Relés de protección
·Analizadores de calidad de la energía
·Sistemas SCADA y de automatización
·Equipos de sincronización

Aplicaciones típicas por sector
·Subestaciones de empresas de servicios públicos: medición de consumo y protección de ramales
·Plantas industriales: protección de transformadores, motores y ramales
·Edificios comerciales: Supervisión de la distribución de media tensión
·Parques eólicos: Medición de tensión del sistema colector
·Plantas de energía solar: Supervisión de inversores y ramales de distribución
·Minería: Aparamenta de distribución y alimentación de procesos
·Petróleo y gas: Sistemas de alimentación de procesos de media tensión
·Sistemas ferroviarios: medición de tensión en subestaciones de tracción

Características principales
·Tensión nominal del sistema de hasta 36 kV
·Apto para sistemas con una tensión máxima de 40,5 kV
·Aislamiento interior de resina epoxi moldeada
·Alta rigidez dieléctrica y bajas descargas parciales
·Transformación precisa de la tensión para medición y protección
·Múltiples configuraciones de devanados secundarios disponibles
·Diseño compacto, ligero y sin necesidad de mantenimiento
·Totalmente conforme con las normas IEC 61869-1, IEC 61869-3 e IEEE C57.13
