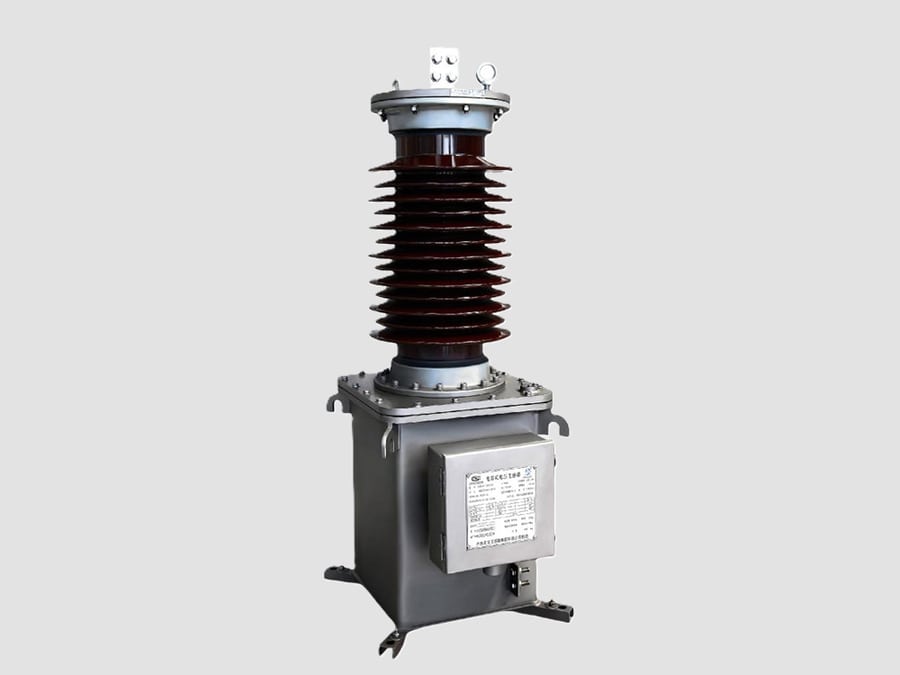

Transformador de tensión con condensador de 36 kV

{{{sourceTextContent.subTitle}}}

CVT de 36 kV

{{{sourceTextContent.description}}}

Transformador de tensión capacitivo (CVT) de 36 kV, también denominado transformador de tensión capacitivo o transformador de potencial con condensador (CPT), es un transformador de medida de tensión que utiliza un divisor de tensión capacitivo combinado con una unidad de transformador electromagnético para reducir la tensión de un sistema de media tensión a salidas de baja tensión estandarizadas para aplicaciones de medición, protección, control y comunicación.

A diferencia de un transformador de tensión inductivo, un CVT utiliza condensadores para reducir la tensión en primer lugar, lo que lo hace adecuado para la medición de tensión y para aplicaciones en sistemas eléctricos.

Principio de funcionamiento
Un CVT de 36 kV consta de:
·Divisor de tensión por condensadores (CVD)
·Dos condensadores conectados en serie dividen la alta tensión del sistema.
·Transformador intermedio (IT)
·Reduce aún más la tensión dividida hasta una tensión secundaria estándar.
·Reactor de compensación
·Compensa la reactancia capacitiva y mejora la precisión.
·Circuito de amortiguación
·Suprime la ferrorresonancia y las oscilaciones transitorias.

Componentes principales
·Conjunto de condensadores de alta tensión
·Divisor de tensión capacitivo
·Transformador electromagnético intermedio
·Reactor de compensación
·Resistencia de amortiguación y circuito de protección
·Sistema de aislamiento con aceite aislante o SF₆
·Carcasa de aislantes de porcelana o compuestos
·Terminal de alta tensión
·Caja de terminales secundarios
·Terminal de puesta a tierra
·Estructura de montaje

Especificaciones técnicas típicas
·Tensión máxima del sistema: 36 kV
·Tensión nominal primaria: 33 kV / 34,5 kV
·Tensión nominal secundaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frecuencia: 50 Hz / 60 Hz
·Clase de precisión: 0,2; 0,5; 1,0; 3P; 6P
·Carga nominal: 10–200 VA
·Factor de tensión: 1,2 en continuo; 1,5–1,9 en breve duración
·Nivel de aislamiento: 70/170 kV (típico)
·Instalación: en exteriores
·Tipo de aislamiento: papel impregnado en aceite / SF₆ / tipo seco

Aplicaciones
Un transformador de tensión con condensador de 36 kV se utiliza habitualmente en:
·Subestaciones de media tensión
·Redes de distribución
·Sistemas eléctricos industriales
·Plantas de energía renovable
·Subestaciones eólicas y de colectores solares
·Sistemas de alimentación eléctrica ferroviaria
·Sistemas de aparamenta de media tensión

Funciones
1. Medición de tensión
·Proporciona una señal de tensión reducida y precisa para:
·Contadores de energía
·Medidores de cuadro
·Analizadores de calidad de la energía
2. Protección
·Proporciona señales de tensión para:
·Protección contra sobretensión
·Protección contra subtensión
·Protección de sincronización
·Protección de distancia (cuando proceda)
3. Supervisión de la red eléctrica
·Se utiliza para:
·Sistemas SCADA
·Sistemas de automatización
·Registro de fallos
·Supervisión de la tensión

Ventajas
·Proporciona aislamiento de alta tensión
·Estructura compacta en comparación con los diseños de transformadores de tensión (VT) convencionales
·Buena respuesta a transitorios
·Apto para instalaciones en exteriores
·Puede admitir funciones de acoplamiento de comunicación en diseños de transformadores de tensión continua (CVT) de mayor tensión
·Medición de tensión fiable

Salidas secundarias típicas
Tensiones secundarias habituales:
·100 V
·110 V
·100/√3 V
·110/√3 V

Las salidas secundarias se conectan a:
·Relés de protección
·Instrumentos de medida
·Equipos de sincronización
·Sistemas SCADA/RTU
·Controladores de automatización

Normas habituales
Un transformador de tensión de condensador de 36 kV se diseña generalmente de acuerdo con:
·IEC 61869-5 – Requisitos adicionales para transformadores de tensión de condensador
·IEC 61869-1 – Requisitos generales para transformadores de medida
·IEEE C57.13 – Normas para transformadores de medida

Aplicaciones típicas en una subestación de 36 kV
·Detección de tensión en barras colectoras
·Medición de tensión en ramales de distribución
·Entrada de tensión en relés de protección
·Supervisión de la red eléctrica
·Circuitos de sincronización
·Adquisición de tensión en sistemas SCADA
·Supervisión de la calidad de la energía

Un transformador de tensión con condensador (CVT) de 36 kV proporciona una transformación de tensión fiable y aislamiento para sistemas eléctricos de media tensión. Su tecnología de divisor de condensador ofrece una solución compacta y eficiente para aplicaciones de medición de tensión, protección y automatización en subestaciones modernas.
