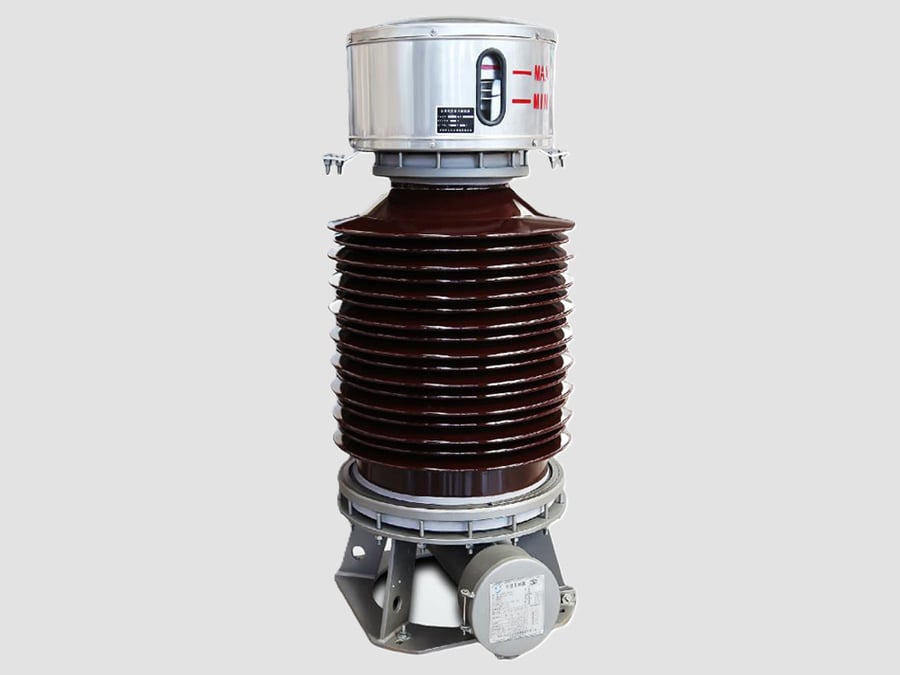

Transformador de tensión inductivo de 72,5 kV

{{{sourceTextContent.subTitle}}}

Transformador de potencia de 72,5 kV

{{{sourceTextContent.description}}}

El transformador de tensión inductivo (IVT) de 72,5 kV, también conocido como transformador de potencial (PT) o transformador de tensión (VT), es un transformador de medida de alta tensión diseñado para reducir con precisión las tensiones del sistema de hasta 72,5 kV a valores estandarizados de baja tensión con fines de medición, protección, supervisión y control. Proporciona aislamiento eléctrico entre la red eléctrica de alta tensión y los equipos secundarios, garantizando tanto la precisión de la medición como la seguridad del operador.

Principio de funcionamiento

Un transformador de tensión inductivo de 72,5 kV funciona según el principio de la inducción electromagnética. El devanado primario está conectado a la red de alta tensión, lo que induce una tensión proporcional en el devanado secundario según la relación de transformación.

Componentes principales
·Bobinado primario de alta tensión
·Uno o más bobinados secundarios (medición y protección)
·Núcleo magnético laminado de acero al silicio
·Sistema de aislamiento con papel impregnado en aceite o sin SF₆ (dependiendo del diseño)
·Carcasa aislante de porcelana o caucho de silicona compuesto
·Terminal primario de alta tensión
·Caja de bornes secundaria
·Bornes de puesta a tierra
·Dispositivo de alivio de presión (modelos llenos de aceite)
·Base de montaje

Especificaciones técnicas típicas
·Tensión máxima del sistema: 72,5 kV
·Tensión nominal primaria: 66 kV o 69 kV
·Tensión nominal secundaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frecuencia: 50 Hz / 60 Hz
·Clase de precisión: 0,1; 0,2; 0,5; 3P; 6P
·Carga nominal: 25–200 VA
·Factor de tensión nominal: 1,2 en continuo, 1,5 durante 30 s o según la norma
·Nivel de aislamiento: 140/325 kV (típico)
·Refrigeración: aceite-aire natural (ONAN) o tipo seco
·Instalación: en exteriores

Aplicaciones
Un transformador de tensión inductivo de 72,5 kV se utiliza habitualmente en:
·Subestaciones de transmisión
·Subestaciones de distribución
·Estaciones de conmutación de servicios públicos
·Subestaciones industriales
·Subestaciones de energías renovables
·Parques eólicos
·Plantas de energía solar
·Patios de conmutación de alta tensión

Ventajas
·Alta precisión de medición
·Excelente aislamiento dieléctrico
·Funcionamiento fiable a largo plazo
·Gran resistencia a las condiciones ambientales
·Bajos requisitos de mantenimiento
·Alta resistencia mecánica
·Apto tanto para medición como para relés de protección

Salidas secundarias típicas
Las tensiones secundarias habituales incluyen:
·100 V
·110 V
·100/√3 V
·110/√3 V

Estas salidas se utilizan con:
·Contadores de energía de facturación
·Relés de protección
·Equipos de sincronización
·Sistemas SCADA
·Analizadores de calidad de la energía
·Registradores digitales de fallos

Normas habituales
Un transformador de tensión inductivo de 72,5 kV se diseña y se somete a ensayo, por lo general, de conformidad con:
·IEC 61869-3 – Transformadores de medida – Requisitos adicionales para transformadores de tensión inductivos
·IEC 61869-1 – Requisitos generales
·IEEE C57.13 – Requisitos estándar del IEEE para transformadores de medida
·IEC 60044-2 (norma obsoleta, sustituida por la IEC 61869)

Aplicaciones típicas en una subestación de 72,5 kV
·Medición de la tensión en las barras colectoras
·Supervisión de la tensión en las líneas de transmisión
·Medición de consumo
·Protección de distancia y contra sobretensión
·Sincronización y reconexión automática
·SCADA y supervisión remota
·Registro de fallos
·Supervisión de la calidad de la energía

Un transformador de tensión inductivo de 72,5 kV es un componente esencial en las subestaciones de alta tensión, ya que proporciona una representación precisa, aislada y a escala de la tensión del sistema para garantizar la fiabilidad de la medición, la protección, la automatización y el control, al tiempo que asegura el funcionamiento seguro de los equipos secundarios.
