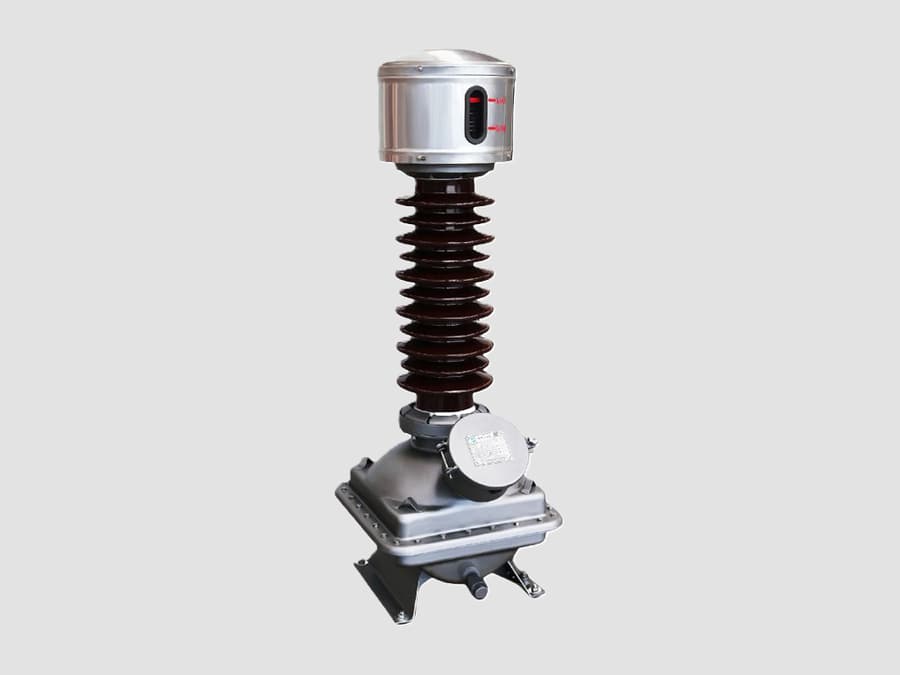

Transformador de tensión inductivo de 36 kV

{{{sourceTextContent.subTitle}}}

Transformador de potencia de 36 kV

{{{sourceTextContent.description}}}

El transformador de tensión inductivo (IVT) de 36 kV, también denominado transformador de potencial (PT) o transformador de tensión (VT), es un transformador de medida diseñado para reducir con precisión las tensiones de los sistemas de media tensión (hasta 36 kV) a una tensión baja estandarizada (normalmente 100 V, 110 V o tensiones secundarias basadas en √3) para equipos de medición, protección y control.

Principio de funcionamiento

Un transformador de tensión inductivo funciona según el principio de la inducción electromagnética. El devanado primario está conectado al sistema de alta tensión, mientras que el devanado secundario suministra una salida de baja tensión proporcional.

Componentes principales
·Devanado primario de alta tensión
·Bobinado(s) secundario(s) de baja tensión
·Núcleo magnético laminado de acero al silicio
·Aislamiento de resina epoxi o porcelana
·Terminal primario
·Caja de terminales secundaria
·Terminal de puesta a tierra
·Base de montaje

Especificaciones técnicas típicas
·Tensión máxima del sistema: 36 kV
·Tensión nominal primaria: 33 kV o 34,5 kV
·Tensión nominal secundaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frecuencia: 50 Hz / 60 Hz
·Clase de precisión: 0,1; 0,2; 0,5; 1,0; 3P; 6P
·Carga nominal: 10–200 VA
·Nivel de aislamiento: 70/170 kV (típico)
·Refrigeración: aire natural (AN)
·Instalación: en interiores o al aire libre

Aplicaciones
Un transformador de tensión inductivo de 36 kV se utiliza ampliamente en:
·Subestaciones de media tensión
·Redes de distribución de servicios públicos
·Centrales eléctricas industriales
·Sistemas de energía renovable
·Parques eólicos
·Centrales solares
·Cuadros de conmutación
·Sistemas de protección eléctrica

Ventajas
·Alta precisión de medición
·Excelente aislamiento eléctrico
·Funcionamiento fiable
·Larga vida útil
·Mantenimiento mínimo
·Adecuado para protección y medición de consumo
·Rentable para sistemas de media tensión

Salidas secundarias típicas
Las tensiones secundarias habituales incluyen:
·100 V
·110 V
·100/√3 V
·110/√3 V

Estas salidas son compatibles con:
·Contadores de energía
·Relés de protección
·Indicadores de tensión
·Analizadores de calidad de la energía
·Sistemas SCADA y de automatización

Normas habituales
Un transformador de tensión inductivo de 36 kV se fabrica generalmente de conformidad con:
·IEC 61869-3 – Transformadores de medida: Requisitos adicionales para transformadores de tensión inductivos
·IEEE C57.13 – Transformadores de medida
·IEC 60044-2 (norma obsoleta, sustituida por la IEC 61869)

Aplicaciones típicas en una subestación de 36 kV
·Medición de consumo
·Protección de ramales
·Medición de tensión en barras colectoras
·Circuitos de sincronización
·Regulación automática de tensión (AVR)
·Supervisión SCADA
·Detección de fallos
·Supervisión de la calidad de la energía

Un transformador de tensión inductivo de 36 kV proporciona una representación segura, precisa y aislada de la tensión del sistema, lo que lo convierte en un componente esencial para la medición, la protección y el control en los sistemas de distribución de energía de media tensión.
