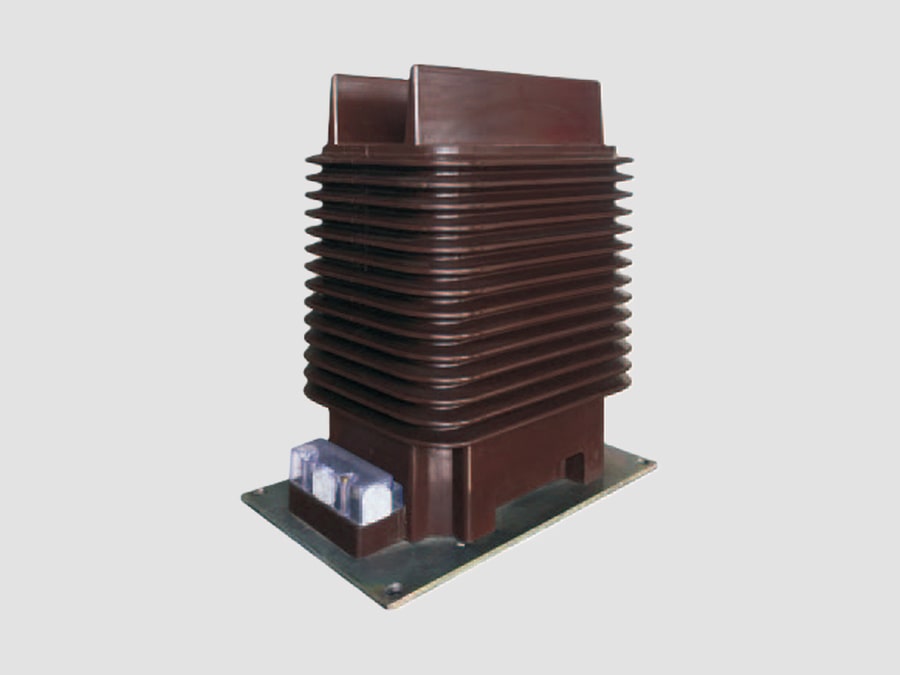

Transformador de corriente de 36 kV (tipo para interiores)

{{{sourceTextContent.subTitle}}}

Transformador de corriente de 36 kV

{{{sourceTextContent.description}}}

El transformador de corriente de 36 kV (tipo interior) es un transformador de medida de media tensión diseñado para sistemas eléctricos de 36 kV, que se utiliza habitualmente en redes de distribución y subtransmisión de 33 kV. Convierte con precisión una corriente primaria elevada en una corriente secundaria normalizada (normalmente de 1 A o 5 A) para la medición, la protección, la supervisión y el control, al tiempo que proporciona un aislamiento eléctrico completo entre el circuito primario de alta tensión y los equipos secundarios de baja tensión.

Los transformadores de corriente para interiores se instalan ampliamente en aparamenta con revestimiento metálico, cuadros de distribución, unidades de anillo principal (RMU), centros de control de motores (MCC) y subestaciones interiores. La mayoría de las unidades modernas se fabrican utilizando aislamiento de resina epoxi moldeada al vacío, lo que proporciona una excelente rigidez dieléctrica, durabilidad mecánica, resistencia a la humedad y un funcionamiento que no requiere mantenimiento.

Funciones principales
·Mide la corriente de línea con alta precisión.
·Suministra señales de corriente a los relés de protección.
·Proporciona aislamiento eléctrico entre los circuitos primario y secundario.
·Permite la medición de energía, el sistema SCADA y la supervisión de la calidad de la energía.
·Detecta sobrecargas, cortocircuitos y fallos a tierra.

Construcción
Un transformador de corriente típico de 36 kV para interiores consta de:
Conductor primario
-Barra colectora o cable que atraviesa la ventana del transformador.
-Existen versiones con primario bobinado para aplicaciones de baja corriente.
Núcleo magnético
-Fabricado con acero al silicio de alta permeabilidad o material nanocristalino.
-Diseñado para una corriente de excitación baja y pérdidas mínimas en el núcleo.
Bobinados secundarios
-Bobinado de medición para una medición precisa de la corriente.
-Bobinado de protección para el funcionamiento de los relés en caso de fallo.
-Se pueden proporcionar múltiples núcleos secundarios independientes.
Aislamiento de resina epoxi
-La resina epoxi moldeada al vacío encapsula los componentes activos.
-Proporciona una excelente rigidez dieléctrica, soporte mecánico y protección frente a las condiciones ambientales.
-Ignífugo y sin necesidad de mantenimiento.
Base de montaje
-Diseño compacto para su instalación en el interior de cubículos de aparamenta.
-Apto para montaje horizontal o vertical, dependiendo de la configuración del equipo.
Bloque de terminales secundarios
-Terminales secundarios claramente identificados.
-Incluye punto de puesta a tierra y dispositivos de cortocircuito para un mantenimiento seguro.

Especificaciones técnicas típicas
·Tensión nominal: 36 kV
·Tensión máxima del sistema: 40,5 kV
·Tensión nominal del sistema: 33 kV
·Frecuencia: 50/60 Hz
·Corriente primaria: 5–4000 A
·Corriente secundaria: 1 A o 5 A
·Clase de precisión: 0,2, 0,2S, 0,5, 1,0, 5P10, 5P20, 10P10, PX
·Carga nominal: 2,5–30 VA
·Corriente térmica de corta duración: hasta 31,5 kA (1 s)
·Corriente dinámica: hasta 80 kA de pico
·Tipo de aislamiento: resina epoxi moldeada al vacío
·Instalación: en interiores

Principio de funcionamiento
1. El conductor primario conduce la corriente del sistema a través del núcleo magnético o alrededor de él.
2. La corriente primaria genera un flujo magnético proporcional a la corriente de línea.
3. El flujo magnético induce una corriente secundaria proporcional según la relación de transformación del transformador de corriente.
4. La corriente secundaria normalizada (1 A o 5 A) se suministra a los dispositivos de medición, los relés de protección y los equipos de supervisión.
5. El aislamiento eléctrico entre los circuitos primario y secundario garantiza el funcionamiento seguro de la instrumentación conectada.

Ventajas
· Diseño compacto adecuado para aparamenta de interior.
· Alta precisión de medición y protección.
·Aislamiento de resina epoxi que no requiere mantenimiento.
·Excelente resistencia a la humedad, al polvo y al envejecimiento térmico.
·Elevada capacidad de resistencia térmica y a cortocircuitos dinámicos.
·Fácil instalación y sustitución.
·Larga vida útil, que suele superar los 25 años.
·Respetuoso con el medio ambiente, sin aceite aislante ni gas SF₆.

Aplicaciones típicas
·Subestaciones de distribución de 33 kV
·Aparamenta con carcasa metálica
·Unidades de anillo principal (RMU)
·Sistemas de distribución de energía industrial
·Subestaciones de captación de energía renovable
·Instalaciones comerciales e institucionales
·Plantas mineras y de industria pesada
·Centros de datos e infraestructuras críticas

Normas aplicables
·IEC 61869-1 – Transformadores de medida – Requisitos generales
·IEC 61869-2 – Transformadores de corriente
·IEEE C57.13 – Transformadores de medida
·IEC 60044-1 – Norma obsoleta (sustituida por la IEC 61869-2)

Parámetros típicos
·Clase de tensión: 36 kV
·Tensión máxima del sistema: 40,5 kV
·Tensión del sistema: 33 kV
·Relación de corriente: 50/5 A, 100/5 A, 200/5 A, 400/5 A, 1000/1 A, 2000/1 A, 3000/1 A
·Precisión de medición: Clase 0,2S
·Precisión de protección: 5P20 o PX
·Carga nominal: 5–20 VA
·Instalación: Aparamenta de interior

Características principales
·El aislamiento de resina epoxi moldeada al vacío proporciona un rendimiento dieléctrico y mecánico superior.
·Disponible en configuraciones de tipo ventana, de primario en barra y de primario bobinado.
·Sus dimensiones compactas permiten una fácil instalación en aparamenta de media tensión.
·Alta resistencia a las descargas parciales, a las vibraciones, a la humedad y a los ciclos térmicos.
·Admite múltiples núcleos de medición y protección en un único transformador.
·Cumple plenamente con las normas modernas de la IEC y el IEEE para transformadores de medida de media tensión.

Un transformador de corriente de 36 kV (tipo para interiores) es un transformador de medida fiable, compacto y que no requiere mantenimiento, diseñado específicamente para sistemas de distribución en interiores de 33 kV. Con aislamiento de resina epoxi moldeada al vacío, alta precisión de medición, excelente capacidad de resistencia a cortocircuitos y fiabilidad operativa a largo plazo, es una solución ideal para subestaciones de servicios públicos, instalaciones industriales, plantas de energías renovables y redes comerciales de distribución eléctrica.
