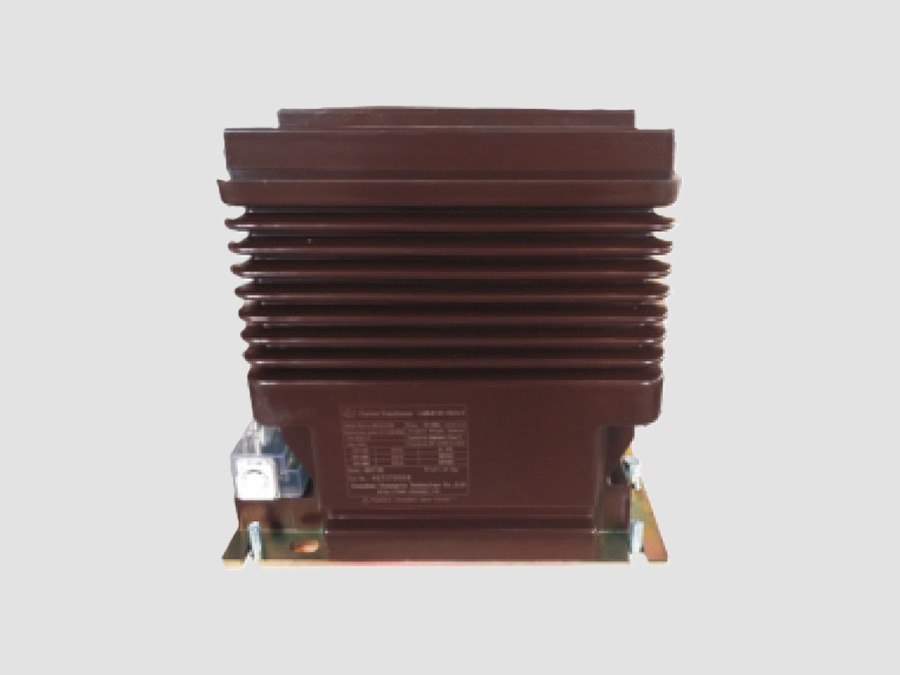

Transformador de corriente de 24 kV (tipo para interiores)

{{{sourceTextContent.subTitle}}}

Transformador de corriente de 24 kV

{{{sourceTextContent.description}}}

El transformador de corriente de 24 kV (tipo interior) es un transformador de medida de media tensión diseñado para sistemas eléctricos de 24 kV, que se utiliza habitualmente en redes de distribución de 22 kV y 20 kV. Convierte con precisión una corriente primaria elevada en una corriente secundaria normalizada (normalmente de 1 A o 5 A) para la medición, la protección, la supervisión y el control, al tiempo que proporciona un aislamiento eléctrico completo entre los circuitos primario y secundario.

Los transformadores de corriente para interiores suelen instalarse en aparamenta con revestimiento metálico, unidades de anillo principal (RMU), centros de control de motores (MCC) y subestaciones interiores. Por lo general, se fabrican utilizando aislamiento de resina epoxi moldeada al vacío, lo que proporciona una excelente rigidez dieléctrica, durabilidad mecánica y resistencia a la humedad y la contaminación.

Funciones principales
·Mide la corriente de línea con alta precisión.
·Suministra señales de corriente a los relés de protección.
·Proporciona aislamiento eléctrico entre los circuitos de media y baja tensión.
·Permite la medición de energía, el sistema SCADA y la supervisión de la calidad de la energía.
·Detecta sobrecargas, cortocircuitos y fallos a tierra.

Construcción
Un transformador de corriente típico de 24 kV para uso en interiores consta de:
Conductor primario
-Barra colectora o cable que atraviesa la ventana del TC.
-Existen versiones con primario bobinado para aplicaciones de menor intensidad.
Núcleo magnético
-Fabricado con acero al silicio de alta permeabilidad o material nanocristalino.
-Diseñado para una corriente de excitación baja y pérdidas mínimas en el núcleo.
Bobinados secundarios
-Bobinado de medición para la medición precisa de la energía.
-Bobinado de protección para el funcionamiento de los relés en caso de fallo.
-Disponibles múltiples núcleos secundarios independientes.
Aislamiento de resina epoxi
-La resina epoxi moldeada al vacío encapsula los componentes activos.
-Proporciona una excelente rigidez dieléctrica y protección mecánica.
-No requiere mantenimiento y es ignífugo.
Base de montaje
-Diseño compacto para su instalación en el interior de cuadros de distribución.
-Apto para montaje horizontal o vertical, en función del diseño del equipo.
Bloque de bornes secundarios
-Bornes secundarios claramente identificados.
-Incluye punto de puesta a tierra y dispositivos de cortocircuito para un mantenimiento seguro.

Especificaciones técnicas típicas
·Tensión nominal: 24 kV
·Tensión máxima del sistema: 24 kV
·Tensión nominal del sistema: 22 kV
·Frecuencia: 50/60 Hz
·Corriente primaria: 5–3000 A
·Corriente secundaria: 1 A o 5 A
·Clase de precisión: 0,2, 0,2S, 0,5, 1,0, 5P10, 5P20, 10P10, PX
·Carga nominal: 2,5–30 VA
·Corriente térmica de corta duración: hasta 31,5 kA (1 s)
·Corriente dinámica: hasta 80 kA de pico
·Tipo de aislamiento: resina epoxi moldeada al vacío
·Instalación: en interiores

Principio de funcionamiento
1. El conductor primario conduce la corriente del sistema a través del núcleo magnético o alrededor de él.
2. La corriente primaria produce un flujo magnético proporcional a la corriente de línea.
3. El flujo magnético induce una corriente secundaria proporcional según la relación del transformador de corriente.
4. La corriente secundaria normalizada (1 A o 5 A) se suministra a contadores, relés de protección y sistemas de monitorización.
5. El transformador proporciona aislamiento eléctrico al tiempo que mantiene una transformación de corriente precisa.

Ventajas
· Diseño compacto para aparamenta de interior.
· Alta precisión de medición y protección.
·Aislamiento de resina epoxi que no requiere mantenimiento.
·Excelente resistencia a la humedad, al polvo y al envejecimiento.
·Elevada capacidad de resistencia térmica y a cortocircuitos dinámicos.
·Fácil instalación y sustitución.
·Larga vida útil, que suele superar los 25 años.
·Respetuoso con el medio ambiente, sin aceite aislante ni gas SF₆.

Aplicaciones típicas
·Subestaciones de distribución de 22 kV
·Redes de distribución de 20 kV
·Aparamenta con carcasa metálica
·Unidades de anillo principal (RMU)
·Sistemas de distribución de energía industrial
·Edificios comerciales
·Sistemas de distribución de energía renovable
·Centros de datos e infraestructuras críticas

Normas aplicables
·IEC 61869-1 – Transformadores de medida – Requisitos generales
·IEC 61869-2 – Transformadores de corriente
·IEEE C57.13 – Transformadores de medida
·IEC 60044-1 – Norma obsoleta (sustituida por la IEC 61869-2)

Características típicas
·Clase de tensión: 24 kV
·Tensión del sistema: 20–22 kV
·Relación de corriente: 50/5 A, 100/5 A, 200/5 A, 400/5 A, 800/1 A, 2000/1 A
·Precisión de medición: Clase 0,2S
·Precisión de protección: 5P20 o PX
·Carga nominal: 5–20 VA
·Instalación: Aparamenta de interior

Características principales
·El aislamiento de resina epoxi moldeada al vacío garantiza un excelente rendimiento dieléctrico y mecánico.
·Disponible en configuraciones de tipo ventana, de primario en barra y de primario bobinado.
·Diseño compacto para su instalación en instalaciones de distribución de media tensión y unidades de medida remotas (RMU).
·Alta resistencia a las descargas parciales, a las vibraciones, a la humedad y al envejecimiento térmico.
·Admite múltiples núcleos de medición y protección en una sola unidad.
·Cumple plenamente con las normas modernas de la IEC y el IEEE para transformadores de medida de media tensión.

Un transformador de corriente de 24 kV (tipo para interiores) es un transformador de medida compacto y sin necesidad de mantenimiento, diseñado para sistemas de distribución en interiores de 20 kV y 22 kV. Su aislamiento de resina epoxi, su alta precisión de medición, su excelente capacidad de resistencia a cortocircuitos y su fiable rendimiento a largo plazo lo convierten en la opción ideal para subestaciones de servicios públicos, instalaciones industriales, edificios comerciales e instalaciones de energías renovables.
