Desconector horizontal de rodilla con punto de aislamiento visible

{{{sourceTextContent.subTitle}}}

Desconector horizontal de rodilla

{{{sourceTextContent.description}}}

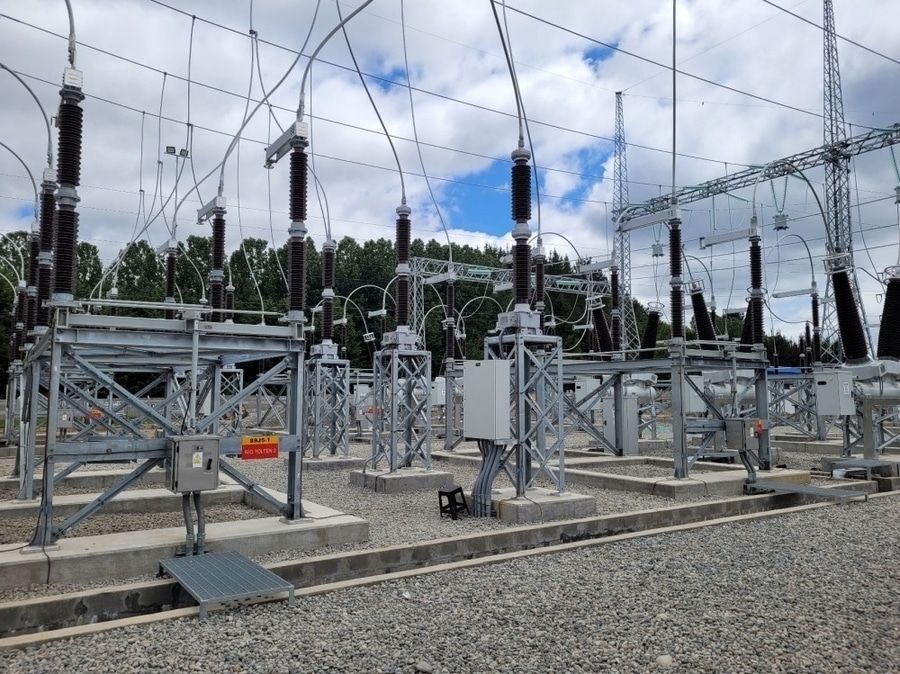

El seccionador de rodilla horizontal (aislador de ruptura de rodilla horizontal) es un seccionador de alta tensión que se utiliza en subestaciones aisladas al aire (AIS) para proporcionar un punto de aislamiento visible que garantice la seguridad tanto en el mantenimiento como en el funcionamiento. Emplea un mecanismo de articulación en forma de rodilla con bisagra que se pliega horizontalmente durante el funcionamiento, lo que lo hace adecuado para subestaciones en las que el espacio libre vertical es limitado.

Principio de funcionamiento
El seccionador de rodilla horizontal consta de dos brazos conductores conectados por una articulación en forma de rodilla con bisagra.
·Posición cerrada: Los brazos están alineados, formando una vía eléctrica continua entre los contactos fijos.
·Posición abierta: El mecanismo de accionamiento dobla la articulación en forma de rodilla horizontalmente, lo que hace que los brazos se plieguen y se cree un espacio de aire visible entre los contactos.

Al tratarse de un seccionador, no es capaz de interrumpir la corriente de carga ni la corriente de fallo. El interruptor automático asociado debe desenergizar primero el circuito.

Secuencia normal de funcionamiento
1. Abrir el interruptor automático.
2. Confirmar que el circuito está desenergizado.
3. Abrir el seccionador de rodilla horizontal.
4. Cerrar el interruptor de puesta a tierra si es necesario realizar tareas de mantenimiento.

Componentes principales
·Contactos fijos
·Brazos conductores superior e inferior
·Articulación en forma de rodilla con bisagra
·Aisladores de poste
·Mecanismo de accionamiento
·Mecanismo de accionamiento motorizado o manual
·Bastidor base
·Indicador de posición
·Interruptores auxiliares

Características
·El movimiento de plegado horizontal minimiza el espacio libre vertical necesario.
·Proporciona una distancia de aislamiento claramente visible.
·Diseño mecánico robusto para entornos exteriores.
·Elevada resistencia mecánica y fiabilidad operativa.
·Puede accionarse manualmente o de forma remota mediante motor.
·Adecuado para aplicaciones de alta tensión y muy alta tensión.

Tensiones nominales típicas
·72,5 kV Distribución y subtransmisión
·110 kV Subestaciones de transmisión
·132 kV Transmisión de servicios públicos
·145 kV Subestaciones de alta tensión
·220 kV Sistemas de transmisión
·330 kV Subestaciones de muy alta tensión
·400 kV Transmisión de muy alta tensión

Ventajas
·Requiere menos espacio libre vertical que los diseños de apertura vertical.
·Proporciona un aislamiento visible y fiable.
·Muy adecuado para subestaciones con restricciones de altura.
·Larga vida útil con un mantenimiento relativamente reducido.
·Funcionamiento fiable en condiciones ambientales exteriores.

Limitaciones
·No puede interrumpir la corriente de carga ni la corriente de fallo.
·Solo debe accionarse después de que se haya abierto el interruptor automático asociado.
·El mecanismo de acoplamiento mecánico es más complejo que el de los diseños simples de apertura central.

Aplicaciones
Los seccionadores de rodilla horizontales se utilizan habitualmente para:
·Subestaciones aisladas al aire (AIS)
·Aislamiento de líneas de transmisión
·Aislamiento de transformadores de potencia
·Aislamiento de interruptores automáticos
·Seccionamiento de barras colectoras
·Subestaciones industriales
·Instalaciones con espacio libre vertical limitado

Aplicaciones típicas por tensión
·72,5–145 kV: subestaciones de distribución y subestaciones de subtransmisión.
·220–400 kV: subestaciones de transmisión de alta tensión con limitaciones de altura estructural.
Sistemas eléctricos industriales: aislamiento de transformadores, interruptores automáticos y barras colectoras cuando el espacio libre superior es limitado.

El seccionador de rodilla horizontal se elige cuando una subestación requiere un perfil vertical compacto sin renunciar a una distancia de aislamiento segura y visible. Su mecanismo de plegado horizontal lo hace especialmente útil en subestaciones aisladas al aire, donde el espacio libre superior es limitado, pero es esencial un aislamiento fiable de los equipos de alta tensión.
