Desconector vertical de rodilla (aislador de rotura vertical de rodilla)

{{{sourceTextContent.subTitle}}}

Desconector vertical de rodilla

{{{sourceTextContent.description}}}

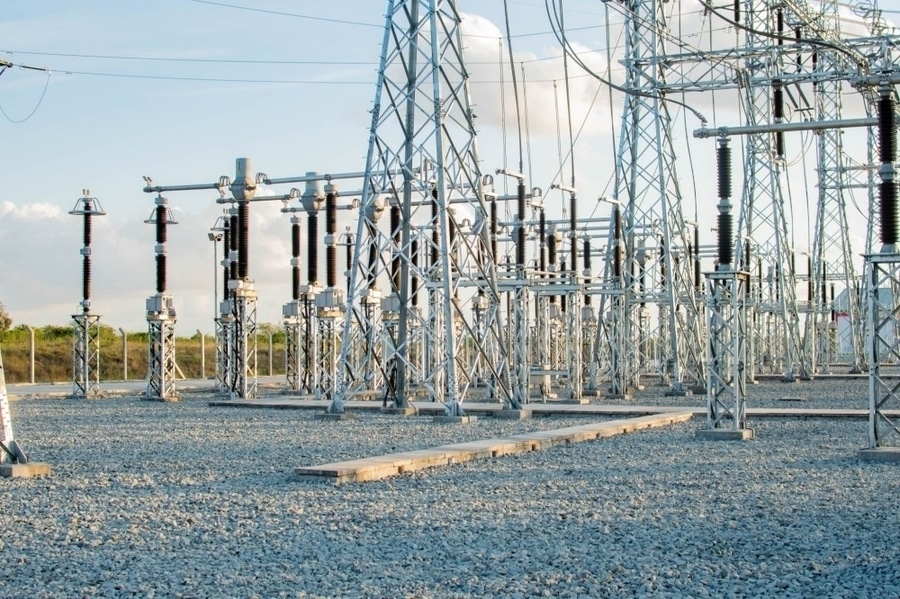

El seccionador de rodilla vertical (aislador de ruptura de rodilla vertical) es un seccionador de alta tensión que se utiliza en subestaciones al aire libre para proporcionar un aislamiento eléctrico visible de los equipos una vez que el interruptor automático asociado ha interrumpido la corriente. Cuenta con una articulación en «rodilla» con bisagra que se pliega hacia arriba o hacia abajo durante el funcionamiento, lo que lo hace adecuado para subestaciones en las que el espacio horizontal es limitado.

Principio de funcionamiento
El seccionador vertical de rodilla consta de dos brazos conductores unidos por una articulación en «rodilla» con bisagra.

·Posición cerrada: los brazos están alineados, formando una trayectoria eléctrica continua entre los terminales.
·Posición abierta: el mecanismo de accionamiento dobla la articulación en «rodilla», lo que hace que el brazo superior se mueva hacia arriba (o hacia abajo, según el diseño) y se cree un espacio de aire visible para el aislamiento.

Al igual que todos los seccionadores, no está diseñado para interrumpir la corriente de carga ni la corriente de fallo. El interruptor automático asociado debe desenergizar primero el circuito.

Secuencia de funcionamiento normal
1. Abrir el interruptor automático.
2. Comprobar que el circuito está desenergizado.
3. Abrir el seccionador de rodilla vertical.
4. Cerrar el interruptor de puesta a tierra si se va a realizar mantenimiento.

Componentes principales
·Contactos fijos
·Brazos conductores superior e inferior
·Articulación de rodilla con bisagra
·Aisladores de poste
·Mecanismo de accionamiento
·Mecanismo de accionamiento motorizado o manual
·Bastidor de base
·Indicador de posición
·Interruptores auxiliares

Características
·El mecanismo de articulación plegable proporciona un movimiento de accionamiento compacto.
·La distancia de aislamiento visible mejora la seguridad durante el mantenimiento.
·Adecuado para subestaciones con espacio libre horizontal limitado.
·Alta fiabilidad mecánica.
·Disponible con accionamiento manual o motorizado.
·Diseñado para servicio al aire libre en subestaciones aisladas por aire (AIS).

Tensiones nominales típicas
·72,5 kV Distribución y subtransmisión
·110 kV Subestaciones de transmisión
·132 kV Transmisión de servicios públicos
·145 kV Subestaciones de alta tensión
·220 kV Sistemas de transmisión
·330 kV Subestaciones de muy alta tensión
·400 kV Transmisión de muy alta tensión

Ventajas
·Diseño compacto que requiere menos espacio horizontal.
·Aislamiento claramente visible para la seguridad del operador.
·Funcionamiento mecánico fiable.
·Muy adecuado para diseños de subestaciones con espacio limitado.
·Larga vida útil con un mantenimiento relativamente reducido.

Limitaciones
·No puede interrumpir la carga ni la corriente de fallo.
·Solo debe accionarse después de que el interruptor automático se haya abierto.
·Mecánicamente más complejo que algunos diseños convencionales de seccionadores.

Aplicaciones
Los seccionadores verticales en «rodilla» se utilizan ampliamente para:
·Subestaciones aisladas al aire (AIS)
·Aislamiento de líneas de transmisión
·Aislamiento de transformadores
·Aislamiento de interruptores automáticos
·Seccionamiento de barras colectoras
·Subestaciones industriales y de servicios públicos
·Instalaciones con espacio libre horizontal limitado

Aplicaciones típicas por tensión
·72,5–145 kV: subestaciones de distribución y subtransmisión con espacio limitado.
·220–400 kV: subestaciones de transmisión de alta tensión en las que se requieren diseños compactos.
Sistemas eléctricos industriales: Aislamiento de transformadores, interruptores automáticos y barras colectoras.

El seccionador de rodilla vertical combina un aislamiento visible y fiable con un mecanismo de accionamiento compacto, lo que lo convierte en una opción eficaz para subestaciones aisladas al aire en las que las limitaciones de espacio hacen que los seccionadores tradicionales de apertura horizontal resulten menos adecuados.
