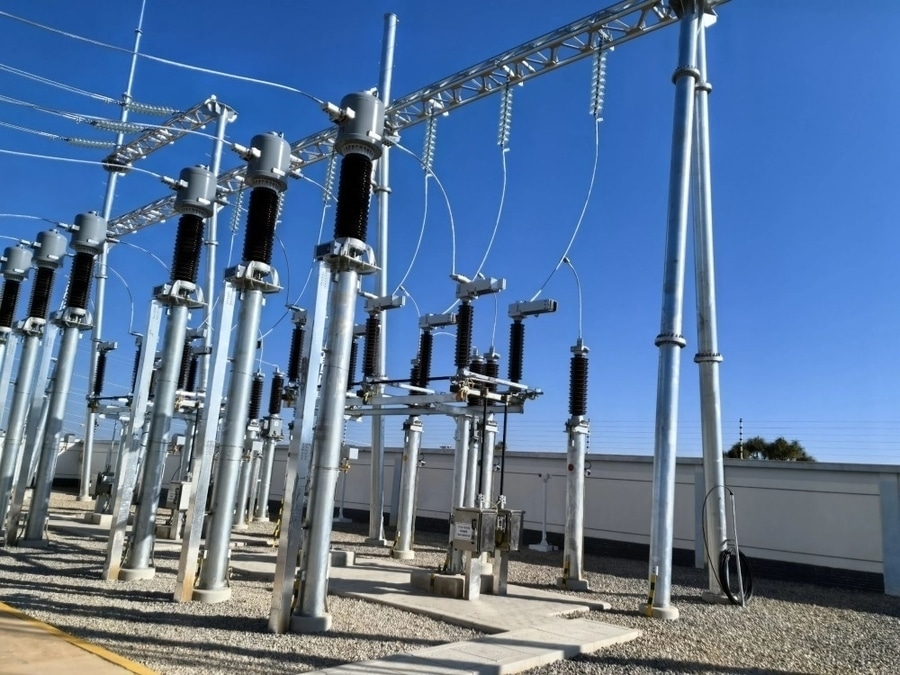

Seccionador de apertura central (aislador de apertura central)

{{{sourceTextContent.subTitle}}}

Seccionador de corte central

{{{sourceTextContent.description}}}

El seccionador de apertura central (aislador de apertura central) es un dispositivo de conmutación de alta tensión que se utiliza en subestaciones para aislar los equipos eléctricos de la red eléctrica una vez que el circuito ha sido desenergizado. A diferencia de un interruptor automático, no puede interrumpir la corriente de carga ni la corriente de fallo. Su finalidad es proporcionar una separación de aislamiento visible para el mantenimiento y la seguridad.

Principio de funcionamiento
El seccionador de apertura central consta de dos brazos de contacto móviles conectados a aisladores.
·Posición cerrada: ambos brazos se unen en el centro, completando el circuito eléctrico.
·Posición abierta: los brazos giran alejándose uno del otro, creando un espacio de aire claramente visible que confirma que el circuito está aislado.

El accionamiento suele realizarse mediante:
·Mecanismo accionado por motor (control remoto)
·Maneta de accionamiento manual
·Enclavamientos eléctricos con interruptores automáticos

La secuencia normal de funcionamiento es la siguiente:
1. Abrir el interruptor automático.
2. Comprobar que la corriente sea nula.
3. Abrir el seccionador de apertura central.
4. Cerrar el interruptor de puesta a tierra si es necesario realizar tareas de mantenimiento.

Componentes principales
·Contactos fijos y móviles
·Brazos conductores
·Aisladores de poste
·Mecanismo de accionamiento
·Mecanismo de accionamiento motorizado (o accionamiento manual)
·Bastidor base
·Indicador mecánico de posición
·Interruptores auxiliares

Características
·Proporciona una distancia de aislamiento visible.
·Construcción mecánica sencilla y fiable.
·Bajos requisitos de mantenimiento.
·Adecuado para subestaciones al aire libre.
·Alta resistencia mecánica.
·Excelente aislamiento eléctrico en posición abierta.

Tensiones nominales típicas
·33 kV Subestaciones de distribución
·66 kV Subtransmisión
·110 kV Subestaciones de transmisión
·132 kV Redes de transmisión
·220 kV Transmisión de alta tensión
·330 kV Tensión extraalta
·400 kV Subestaciones de TEA
·500–765 kV Transmisión de energía a gran escala

Ventajas
·Aislamiento claramente visible para la seguridad del operador.
·Alta fiabilidad con una construcción sencilla.
·Menor coste en comparación con los interruptores automáticos.
·Adecuado para sistemas de alta tensión y extralta tensión.
·Larga vida útil.

Limitaciones
·No puede interrumpir la corriente de carga.
·No puede interrumpir la corriente de fallo.
·Siempre debe accionarse después de que se haya abierto el interruptor automático asociado.
·La conmutación bajo carga puede provocar arcos eléctricos graves y daños en los equipos.

Aplicaciones
Los seccionadores de ruptura central se utilizan ampliamente en:
·Subestaciones de transmisión
·Subestaciones aisladas al aire (AIS)
·Estaciones de conmutación
·Centrales eléctricas
·Subestaciones industriales
·Aislamiento de transformadores
·Aislamiento de interruptores automáticos
·Seccionamiento de barras colectoras

El seccionador de apertura central es uno de los seccionadores más comunes en subestaciones aisladas al aire de 72,5 kV a 245 kV, ya que ofrece un medio fiable y fácilmente visible de aislar los equipos para su mantenimiento, al tiempo que se confía en el interruptor automático para que realice todas las tareas de interrupción de la corriente.
