Transformador de tipo seco con resina epoxi moldeada (CRT): la mejor solución para aplicaciones en las que se requiere seguridad contra incendios, protección del medio ambiente, un mantenimiento mínimo y un funcionamiento fiable en entornos húmedos

{{{sourceTextContent.subTitle}}}

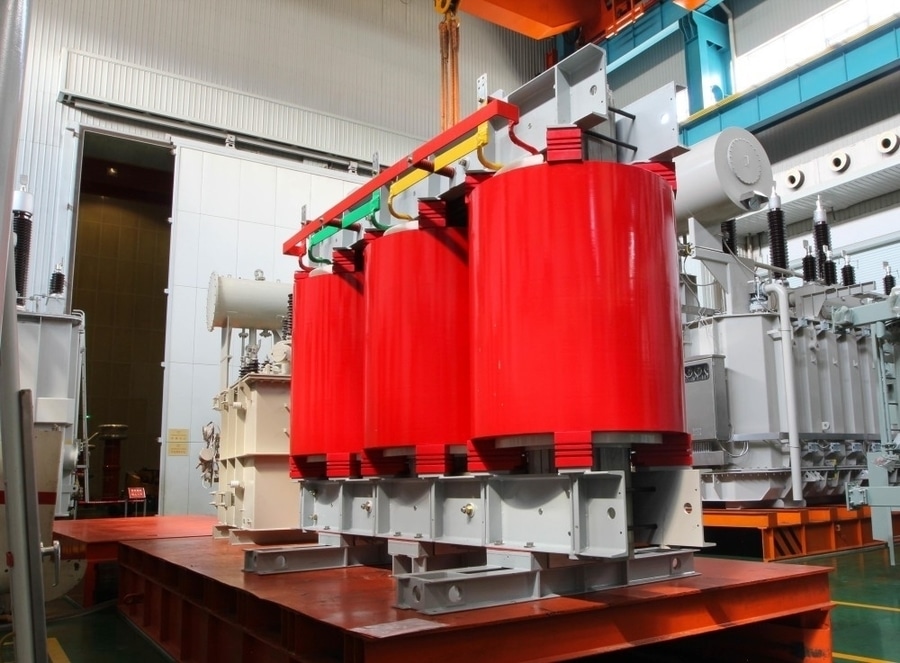

Transformador de bobinas fundidas de tipo seco

{{{sourceTextContent.description}}}

El transformador de tipo seco con resina epoxi moldeada (CRT), también conocido como transformador de resina moldeada, es un transformador de tipo seco en el que los devanados de alta tensión (AT) están encapsulados en resina epoxi al vacío, mientras que los devanados de baja tensión (BT) suelen estar impregnados al vacío y a presión (VPI) o recubiertos de resina. Dado que los devanados están completamente encerrados en un aislamiento sólido, no se requiere aceite aislante, lo que convierte a los transformadores CRT en una opción muy popular para instalaciones en interiores donde la seguridad contra incendios y la protección del medio ambiente son prioritarias.

Construcción

Núcleo magnético
·Núcleo de acero al silicio de grano orientado laminado en frío (CRGO) de alta calidad o de aleación amorfa
·Construcción del núcleo en escalones superpuestos para reducir las pérdidas y el ruido
·Diseño de baja vibración

Bobinados de alta tensión
·Conductores de cobre o aluminio
·Moldeados al vacío en resina epoxi
·Excelente resistencia mecánica
·Resistentes a la humedad, el polvo y los contaminantes

Bobinados de baja tensión
·Bobinados de lámina o tira de cobre o aluminio
·Impregnados al vacío a presión o recubiertos de resina
·Alta capacidad de resistencia a cortocircuitos

Sistema de aislamiento
·Clase F (155 °C) o Clase H (180 °C)
·Resina epoxi autoextinguible
·Excelente rigidez dieléctrica
·Alta resistencia al envejecimiento térmico

Refrigeración
·AN (aire natural) para funcionamiento estándar
·AF (aire forzado) con ventiladores de refrigeración para aumentar la capacidad en aproximadamente un 25-40 %

Especificaciones técnicas típicas
·Potencia nominal: 50 kVA – 25 MVA
·Tensión primaria: hasta 36 kV (diseños especiales hasta 52 kV)
·Tensión secundaria: 400 V, 415 V, 690 V, 3,3 kV, 6,6 kV, 11 kV
·Frecuencia: 50 Hz / 60 Hz
·Grupo vectorial: Dyn11, Dyn5, Yyn0, etc.
·Método de refrigeración: AN / AF
·Clase de aislamiento: F o H
·Grado de protección: IP00, IP23, IP31, IP44, IP54 (con carcasa)
·Impedancia: típicamente 4–10 %
·Aumento de temperatura: 80 K o 100 K
·Nivel de ruido: típicamente 45–65 dB

Ventajas
·Sin aceite aislante, lo que elimina el riesgo de fugas de aceite
·Alta seguridad contra incendios gracias al aislamiento epoxi autoextinguible
·Bajos requisitos de mantenimiento
·Adecuado para instalación en interiores
·Excelente resistencia a la humedad
·Alta resistencia mecánica y capacidad de soportar cortocircuitos
·Respetuoso con el medio ambiente, sin riesgo de contaminación por aceite
·Dimensiones compactas
·Alta fiabilidad y larga vida útil (normalmente entre 25 y 30 años con un mantenimiento adecuado)

Limitaciones
·Coste inicial más elevado que el de los transformadores sumergidos en aceite
·Menor capacidad de sobrecarga, ya que la refrigeración por aire es menos eficaz que la refrigeración por aceite
·Más difícil de reparar si se dañan los devanados encapsulados en resina
·Por lo general, se limitan a aplicaciones de media tensión

Aplicaciones típicas
·Edificios comerciales
·Hospitales
·Aeropuertos
·Centros de datos
·Rascacielos
·Centros comerciales
·Estaciones de metro y ferrocarril
·Túneles
·Plataformas marinas
·Instalaciones de energías renovables (solar y eólica)
·Plantas industriales
·Instalaciones químicas y petroquímicas

Normas aplicables
Entre las normas internacionales más comunes se incluyen:
·IEC 60076 (Transformadores de potencia)
·IEC 60076-11 (Transformadores de tipo seco)
·IEEE C57.12.01 (Requisitos generales para transformadores de distribución y de potencia de tipo seco)
·IEEE C57.12.91 (Código de ensayo para transformadores de distribución y de potencia de tipo seco)
·Requisitos de la ANSI, cuando proceda

Potencias nominales típicas
·Distribución: de 100 kVA a 3.000 kVA
·Industrial: de 2,5 MVA a 10 MVA
·Grandes transformadores de potencia de tipo seco: hasta aproximadamente 25 MVA y 36 kV (se ofrecen potencias nominales superiores mediante diseños a medida)

Los transformadores de tipo seco moldeados con resina epoxi (CRT) son una opción muy extendida cuando la seguridad contra incendios, la protección del medio ambiente, un mantenimiento mínimo y un funcionamiento fiable en entornos húmedos o contaminados son fundamentales. Se utilizan habitualmente en proyectos comerciales, industriales y de infraestructuras en los que los transformadores llenos de aceite resultan poco prácticos o indeseables.
