Transformador montado sobre plataforma diseñado para sistemas de distribución eléctrica subterráneos

{{{sourceTextContent.subTitle}}}

Transformador montado sobre plataforma

{{{sourceTextContent.description}}}

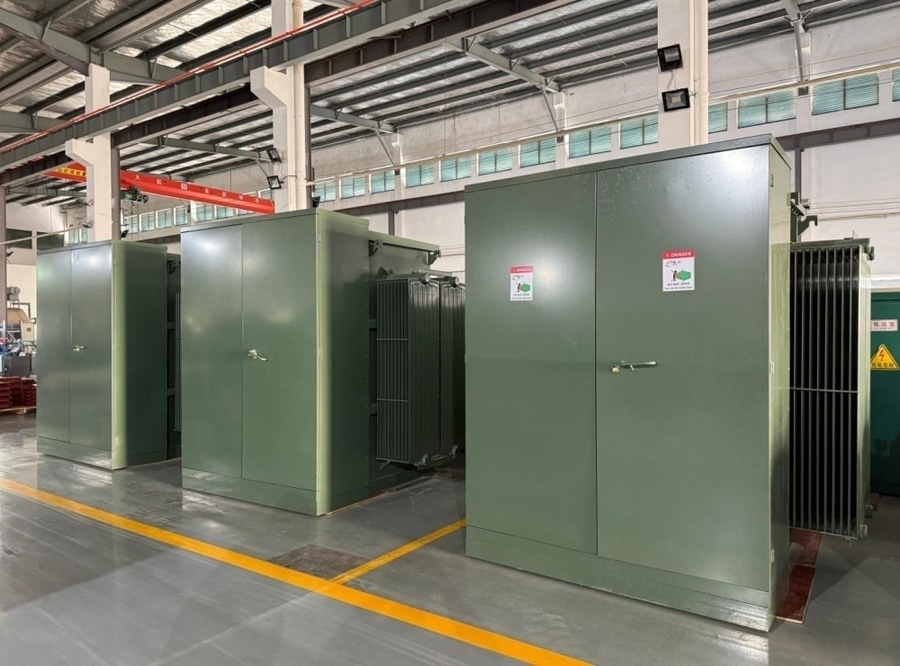

Un transformador montado sobre plataforma es un transformador de distribución cerrado, instalado sobre una plataforma de hormigón. Está diseñado para sistemas de distribución eléctrica subterráneos y ofrece un método seguro y a prueba de manipulaciones para reducir la tensión de media tensión a niveles de baja tensión para clientes residenciales, comerciales e industriales.

Especificaciones típicas
·Tensión primaria: 5 kV–35 kV (habitualmente 11 kV, 13,2 kV, 13,8 kV, 22 kV, 24,9 kV, 33 kV)
·Tensión secundaria: 400/230 V, 415/240 V, 480Y/277 V, 208Y/120 V
·Potencia nominal: 75–5000 kVA
·Frecuencia: 50 Hz o 60 Hz
·Número de fases: monofásico o trifásico
·Método de refrigeración: ONAN (aceite, aire natural, aire natural)
·Aislamiento: aceite mineral, éster natural o éster sintético
·Instalación: en exteriores, montado sobre una plataforma de hormigón
·Carcasa: armario de acero con cerradura y a prueba de manipulaciones

Componentes principales
·Núcleo del transformador
·Bobinado de alta tensión
·Bobinado de baja tensión
·Depósito de acero sellado
·Fluido aislante
·Radiadores o aletas de refrigeración
·Compartimento de alta tensión
·Compartimento de baja tensión
·Interruptores de corte en carga (opcionales)
·Fusibles de bayoneta y limitadores de corriente
·Descargadores de sobretensión
·Dispositivo de alivio de presión
·Terminales de puesta a tierra
·Placa de características

Potencias habituales
Las potencias típicas incluyen:
·75 kVA
·100 kVA
·150 kVA
·225 kVA
·300 kVA
·500 kVA
·750 kVA
·1000 kVA
·1500 kVA
·2000 kVA
·2500 kVA
·3000 kVA
·5000 kVA

Relaciones de tensión habituales
·11 kV / 400 V
·13,8 kV / 480Y/277 V
·22 kV / 415 V
·24,9 kV / 208Y/120 V
·33 kV / 415 V

Aplicaciones
·Barrios residenciales con redes de servicios públicos subterráneas
·Edificios comerciales
·Centros comerciales
·Complejos de oficinas
·Colegios y hospitales
·Instalaciones industriales
·Centros de datos
·Instalaciones de energía renovable

Ventajas
·Instalación compacta que ahorra espacio
·Más segura que los equipos montados en postes a la vista gracias a su diseño cerrado y a prueba de manipulaciones
·Apta para sistemas de cableado subterráneo
·Menor impacto visual en entornos urbanos y residenciales
·Menor exposición a las inclemencias meteorológicas en comparación con las instalaciones al aire libre
·Disponible en configuraciones de alimentación en bucle y radial

Características de protección
·Fusibles de bayoneta
·Fusibles limitadores de corriente
·Interruptor de corte de carga (opcional)
·Descargadores de sobretensión
·Dispositivo de alivio de presión
·Indicador de nivel de aceite (cuando proceda)
·Control de temperatura (opcional)

Pruebas rutinarias de fábrica
Las pruebas habituales incluyen:
·Medición de la resistencia de los devanados
·Verificación de la relación de tensión
·Prueba de resistencia de aislamiento
·Pérdidas en vacío y corriente de excitación
·Medición de pérdidas en carga e impedancia
·Prueba de resistencia a la tensión alterna aplicada
·Prueba de sobretensión inducida
·Prueba de fugas
·Prueba de rigidez dieléctrica del líquido aislante

Normas aplicables
·IEC 60076 – Transformadores de potencia
·IEEE C57.12.34 – Requisitos para transformadores de distribución de tipo compartimentado montados sobre plataforma
·IEEE C57.12.90 – Código de ensayo para transformadores sumergidos en líquido
·IEC 60296 – Aceites aislantes minerales

Configuraciones típicas
·Alimentación radial: una línea de alimentación de media tensión que abastece al transformador.
·Alimentación en bucle: dos líneas de alimentación que permiten que el transformador permanezca energizado desde una fuente alternativa si se aísla una de las líneas.

Los transformadores montados sobre plataforma se utilizan ampliamente en las redes modernas de distribución subterráneas, ya que combinan seguridad, fiabilidad y facilidad de mantenimiento. Su construcción cerrada y sus opciones flexibles de tensión y capacidad los hacen muy adecuados para urbanizaciones residenciales, complejos comerciales e instalaciones industriales.
