Transformador de distribución de 23 kV para una amplia variedad de aplicaciones de distribución

{{{sourceTextContent.subTitle}}}

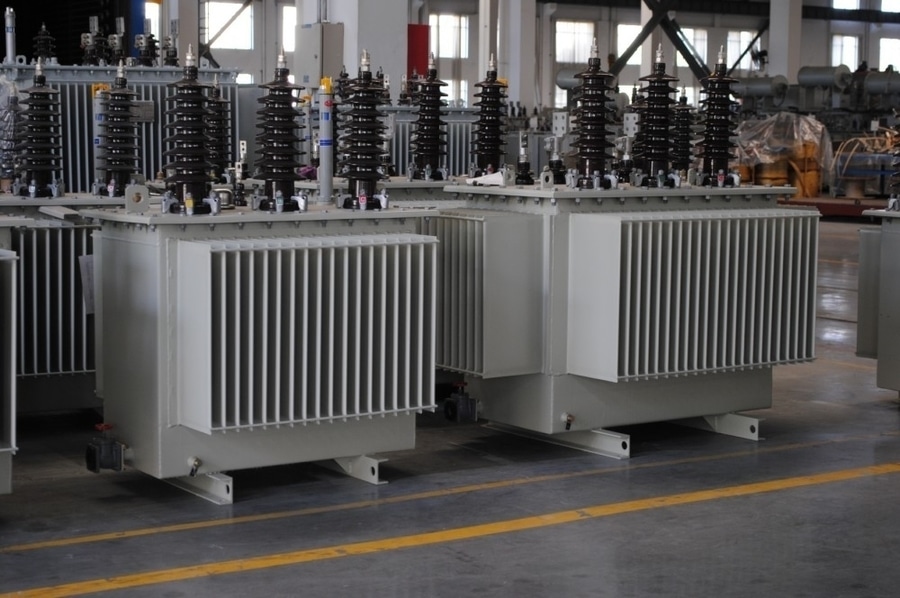

Transformador de distribución de 23 kV

{{{sourceTextContent.description}}}

Un transformador de distribución de 23 kV es un transformador de media tensión diseñado para reducir la tensión de una línea de distribución de 23 kV (o 22,9 kV/24,9 kV) a niveles de baja tensión para clientes residenciales, comerciales e industriales. Es ampliamente utilizado por las empresas eléctricas de América del Norte, Asia y otras regiones con sistemas de distribución de la clase de 23 kV.

Especificaciones típicas
·Tensión máxima del sistema: 24 kV (clase de aislamiento de 24,94 kV)
·Tensión primaria: 23 kV, 22,9 kV o 24,9 kV
·Tensión secundaria: 400/230 V, 415/240 V, 480Y/277 V, 208Y/120 V, 240/120 V
·Potencia nominal: 25–3000 kVA
·Frecuencia: 50 Hz o 60 Hz
·Número de fases: monofásico o trifásico
·Método de refrigeración: ONAN (aceite natural, aire natural)
·Aislamiento: Aceite mineral o fluido de éster natural/sintético
·Grupo vectorial: Dyn11, Dyn5, Yyn0 o según se especifique
·Cambiador de tomas: Cambiador de tomas fuera de circuito (normalmente ±2 × 2,5 % o ±5 %)

Potencias nominales habituales
Las potencias estándar incluyen:
·25 kVA
·50 kVA
·75 kVA
·100 kVA
·167 kVA
·250 kVA
·315 kVA
·500 kVA
·750 kVA
·1000 kVA
·1500 kVA
·2000 kVA
·2500 kVA
·3000 kVA

Componentes principales
·Núcleo magnético laminado
·Bobinado de alta tensión (clase 23 kV)
·Bobinado de baja tensión
·Depósito de acero del transformador
·Aceite aislante o fluido de éster
·Aletas de refrigeración o radiadores
·Pasamuros de alta tensión
·Pasamuros de baja tensión
·Cambiador de tomas fuera de circuito
·Dispositivo de alivio de presión
·Indicador de nivel de aceite (cuando proceda)
·Terminales de puesta a tierra
·Orejetas de elevación y canales de base

Relaciones de tensión habituales
·23 kV / 400 V
·23 kV / 415 V
·23 kV / 480Y/277 V
·23 kV / 208Y/120 V
·22,9 kV / 380Y/220 V
·24,9 kV / 480Y/277 V

Aplicaciones
·Redes de distribución urbanas y rurales
·Complejos residenciales
·Edificios comerciales
·Instalaciones industriales
·Centros de datos
·Proyectos de energías renovables
·Subestaciones de distribución de empresas de servicios públicos

Rendimiento
·Rendimiento típico: 98,8–99,6 %
·Clase de refrigeración: ONAN (estándar), con refrigeración forzada disponible para unidades de mayor tamaño
·Vida útil prevista: 25–40 años con un funcionamiento y mantenimiento adecuados

Características de protección
·Fusibles de alta tensión
·Descargadores de sobretensión
·Dispositivo de alivio de presión
·Control de temperatura
·Protección contra sobrecorriente y fallos a tierra
·Relé de Buchholz (normalmente para transformadores de tipo conservador de mayor tamaño)

Pruebas rutinarias de fábrica
Las pruebas habituales incluyen:
·Medición de la resistencia de los devanados
·Verificación de la relación de tensión y del grupo vectorial
·Resistencia de aislamiento
·Pérdidas en vacío y corriente de excitación
·Pérdidas bajo carga y tensión de impedancia
·Prueba de resistencia a la tensión alterna aplicada
·Prueba de resistencia a la tensión inducida
·Prueba de fugas
·Prueba de rigidez dieléctrica del aceite (unidades llenas de aceite)

Normas aplicables
·IEC 60076 – Transformadores de potencia
·IEC 60076-11 – Transformadores de potencia de tipo seco
·Serie IEEE C57.12 – Transformadores de distribución
·IEC 60296 – Aceites aislantes minerales

Un transformador de distribución de 23 kV es un transformador de media tensión fiable que se utiliza para convertir tensiones de distribución de la clase de 23 kV en tensiones de uso para los clientes. Disponibles en configuraciones montadas en poste, montadas en plataforma, sumergidas en aceite y de tipo seco, estos transformadores suelen tener potencias que oscilan entre los 25 kVA y los 3000 kVA, lo que garantiza una alta eficiencia y un servicio fiable en una amplia variedad de aplicaciones de distribución.
