Transformador de potencia de 330 kV que ofrece una alta eficiencia y fiabilidad operativa a largo plazo

{{{sourceTextContent.subTitle}}}

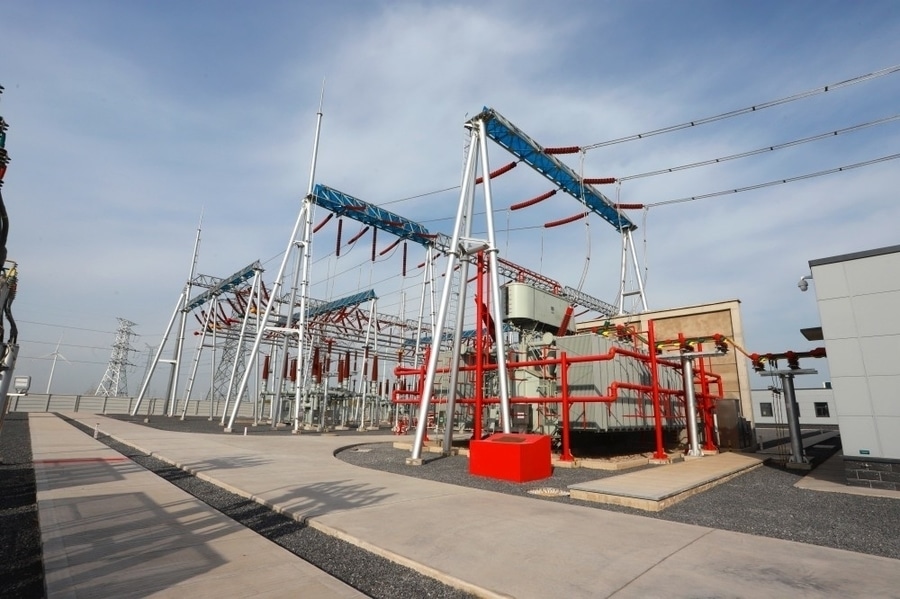

Transformador de potencia de 330 kV

{{{sourceTextContent.description}}}

El transformador de potencia de 330 kV es un transformador de muy alta tensión (MAT) que se utiliza en los sistemas de transmisión para transferir grandes cantidades de energía eléctrica entre la red de 330 kV y las redes de transmisión o subtransmisión de menor tensión. Suele ser utilizado por las empresas eléctricas nacionales en los países que cuentan con sistemas de transmisión de 330 kV.

Especificaciones típicas
·Tensión máxima del sistema: 362 kV
·Tensión nominal: 330/220 kV, 330/132 kV, 330/110 kV, 330/33 kV
·Potencia nominal: 150–600 MVA (habitualmente 250, 300, 400, 500 MVA)
·Frecuencia: 50 Hz o 60 Hz
·Número de fases: trifásico
·Método de refrigeración: ONAN/ONAF, OFAF, OFWF
·Aislamiento: aceite mineral o éster natural/sintético
·Grupo vectorial: YNd1, YNd11, YNyn0+d11, etc.
·Cambiador de tomas: cambiador de tomas en carga (OLTC)
·Impedancia porcentual: normalmente entre el 12 % y el 20 %

Componentes principales
·Núcleo magnético laminado
·Bobinado de alta tensión de 330 kV
·Bobinado de media o baja tensión
·Depósito principal
·Aceite aislante del transformador
·Depósito del conservador
·Radiadores de refrigeración
·Ventiladores de refrigeración y bombas de aceite
·Pasamuros de alta tensión de porcelana o material compuesto
·Conmutador de tomas en carga (OLTC)
·Respiradero de gel de sílice
·Relé de Buchholz
·Dispositivo de alivio de presión (PRD)
·Indicador de nivel de aceite
·Indicadores de temperatura del aceite y de los devanados

Relaciones de tensión habituales
·330/220 kV
·330/132 kV
·330/110 kV
·330/66 kV
·330/33 kV

Aplicaciones
·Subestaciones de transmisión de muy alta tensión
·Redes nacionales de transmisión
·Grandes centrales térmicas, hidroeléctricas y nucleares
·Centros de transmisión de energía renovable
·Interconexión de redes y transferencia de energía a gran escala

Rendimiento
·Eficiencia a plena carga: 99,6–99,85 %
·Vida útil prevista: 30–50 años con un funcionamiento y mantenimiento adecuados

Sistemas de protección
·Protección diferencial del transformador (87T)
·Protección contra fallos a tierra restringidos (REF)
·Protección contra sobrecorriente y fallos a tierra (50/51, 50N/51N)
·Protección mediante relé de Buchholz
·Protección contra sobrepresión
·Protección de temperatura del aceite y de los devanados
·Sobreexcitación (24)
·Relé de presión repentina
·Descargadores de sobretensión en los terminales de alta tensión

Pruebas de fábrica

Las pruebas rutinarias y de tipo habituales incluyen:
·Medición de la resistencia de los devanados
·Verificación de la relación de tensión y del grupo vectorial
·Resistencia de aislamiento (IR)
·Pérdidas en vacío y corriente de excitación
·Pérdidas en carga y tensión de impedancia
·Ensayo de resistencia a la tensión alterna aplicada
·Ensayo de resistencia a sobretensiones inducidas
·Ensayo de resistencia a impulsos de rayo
·Ensayo de resistencia a impulsos de conmutación (cuando se especifique)
·Medición de descargas parciales
·Ensayos dieléctricos y de humedad del aceite del transformador

Normas aplicables
·IEC 60076 – Transformadores de potencia
·Serie IEEE C57 – Normas para transformadores de potencia
·IEC 60137 – Pasamuros aislados
·IEC 60296 – Aceites aislantes minerales sin usar
·IEC 60599 – Análisis de gases disueltos (DGA)

Consideraciones de diseño
Debido a la elevada tensión de funcionamiento y a la potencia nominal, los transformadores de 330 kV se diseñan con:
·Una coordinación del aislamiento mejorada
·Materiales de núcleo magnético de bajas pérdidas
·Una gran resistencia mecánica a los cortocircuitos
·Sistemas de refrigeración avanzados
·Monitorización en tiempo real del aceite, la temperatura, la humedad y los gases disueltos
·Consideraciones sísmicas y de transporte para unidades de gran tamaño

Un transformador de potencia de 330 kV es un activo clave en las redes de transmisión de muy alta tensión, ya que permite la transferencia fiable de cientos de megavatios entre las centrales de generación y los sistemas de transmisión regionales, al tiempo que mantiene una alta eficiencia y fiabilidad operativa a largo plazo.
