Transformador de potencia de 220 kV para una transmisión y distribución eficientes de la energía a larga distancia

{{{sourceTextContent.subTitle}}}

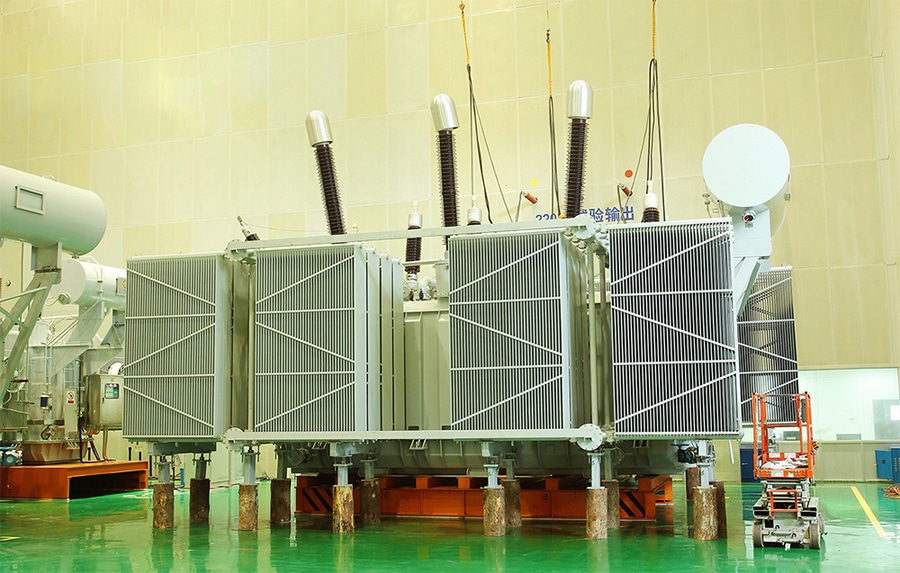

Transformador de potencia de 220 kV

{{{sourceTextContent.description}}}

El transformador de potencia de 220 kV es un transformador de alta tensión que se utiliza en las subestaciones de transmisión para elevar o reducir la tensión, con el fin de garantizar una transmisión y distribución eficientes de la energía a larga distancia. Se trata de un componente fundamental de las redes eléctricas modernas.

Especificaciones típicas
·Tensión máxima del sistema: 245 kV
·Tensión nominal: 220/132 kV, 220/110 kV, 220/66 kV, 220/33 kV, etc.
·Potencia nominal: 100–500 MVA (habitualmente 125, 160, 250, 315 MVA)
·Frecuencia: 50 Hz o 60 Hz
·Número de fases: trifásico
·Método de refrigeración: ONAN/ONAF, OFAF, OFWF
·Aislamiento: aceite mineral o éster natural/sintético
·Grupo vectorial: YNd1, YNd11, YNyn0+d11, etc.
·Cambiador de tomas: cambiador de tomas en carga (OLTC)
·Impedancia: normalmente entre el 10 % y el 18 %

Componentes principales
·Núcleo magnético
·Bobinado de alta tensión (220 kV)
·Bobinado de baja tensión
·Aceite de transformador
·Depósito principal
·Depósito del conservador
·Radiadores
·Ventiladores de refrigeración y bombas de aceite
·Respiradero de gel de sílice
·Pasamuros de alta tensión
·Pasamuros de baja tensión
·Conmutador de tomas en carga (OLTC)
·Relé de Buchholz
·Dispositivo de alivio de presión (PRD)
·Indicadores de temperatura del aceite y de los devanados
·Indicador de nivel de aceite

Relaciones de tensión habituales
·220/132 kV
·220/110 kV
·220/66 kV
·220/33 kV
·220/11 kV (aplicaciones industriales)

Aplicaciones típicas
·Subestaciones de transmisión de muy alta tensión
·Estaciones de interconexión de la red
·Grandes plantas industriales
·Integración de energías renovables (parques eólicos y solares)
·Redes regionales de transmisión

Rendimiento típico
·Eficiencia a plena carga: 99,5–99,8 %
·Vida útil prevista: 30–50 años con un mantenimiento adecuado

Sistemas de protección
·Protección diferencial (87T)
·Protección contra fallos a tierra restringidos (REF)
·Protección contra sobrecorriente (50/51)
·Protección contra fallos a tierra (50N/51N)
·Protección Buchholz
·Protección contra sobrepresión
·Protección de temperatura del aceite y de los devanados
·Protección contra sobreflujo (24)

Pruebas rutinarias (según normas)
Las pruebas típicas de aceptación en fábrica incluyen:
·Medición de la resistencia de los devanados
·Prueba de la relación de transformación (TTR)
·Resistencia de aislamiento (IR)
·Prueba de tensión aplicada
·Prueba de sobretensión inducida
·Prueba de impulso de rayo
·Medición de descargas parciales
·Pérdidas y corriente en vacío
·Pérdidas bajo carga y tensión de impedancia
·Rigidez dieléctrica del aceite y análisis de gases disueltos (DGA)

Normas aplicables
IEC 60076 – Transformadores de potencia
Serie IEEE C57 – Normas para transformadores de potencia
IEC 60296 – Aceites aislantes para transformadores
IEC 60137 – Pasamuros para tensiones alternas superiores a 1 kV

Un transformador de 220 kV es uno de los transformadores de clase de transmisión más comunes utilizados por las empresas eléctricas de todo el mundo; normalmente conecta sistemas de transmisión de 220 kV a redes de subtransmisión o distribución de menor tensión, al tiempo que maneja potencias nominales que van desde aproximadamente 100 MVA hasta más de 500 MVA.
